齿轮及蜗轮蜗杆的测绘VIP免费

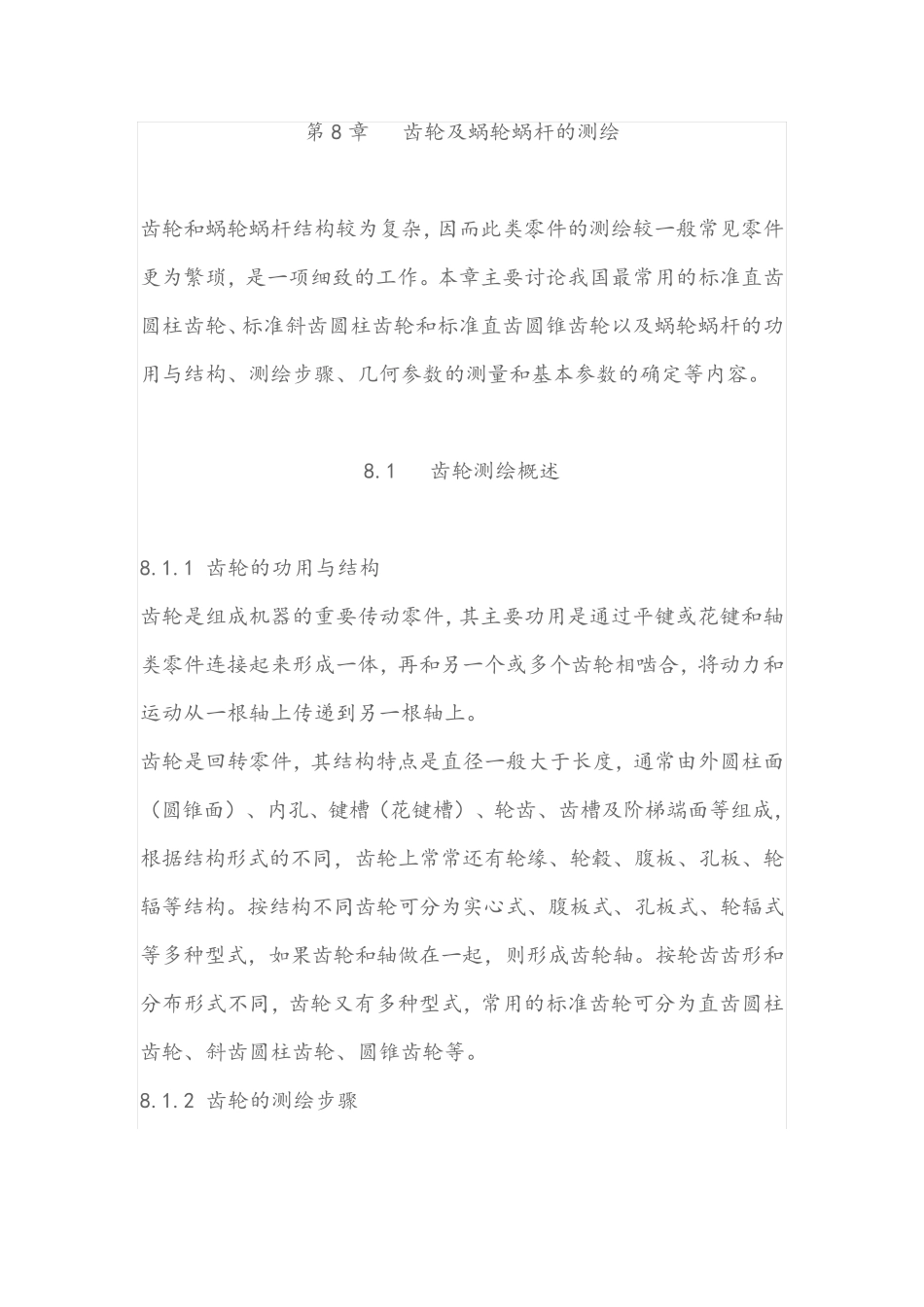

齿轮及蜗轮蜗杆的测绘_第1页
1/25

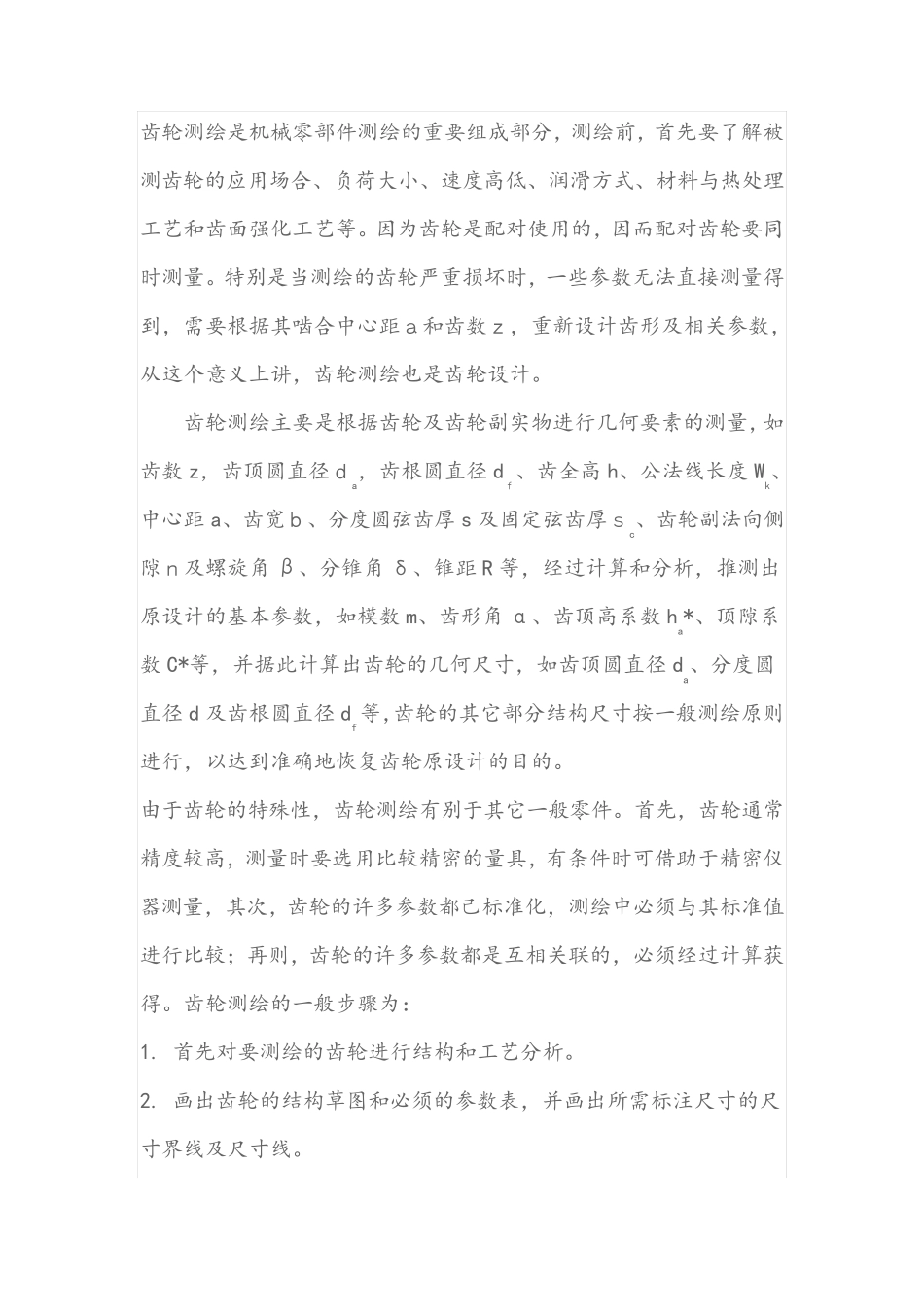

齿轮及蜗轮蜗杆的测绘_第2页
2/25

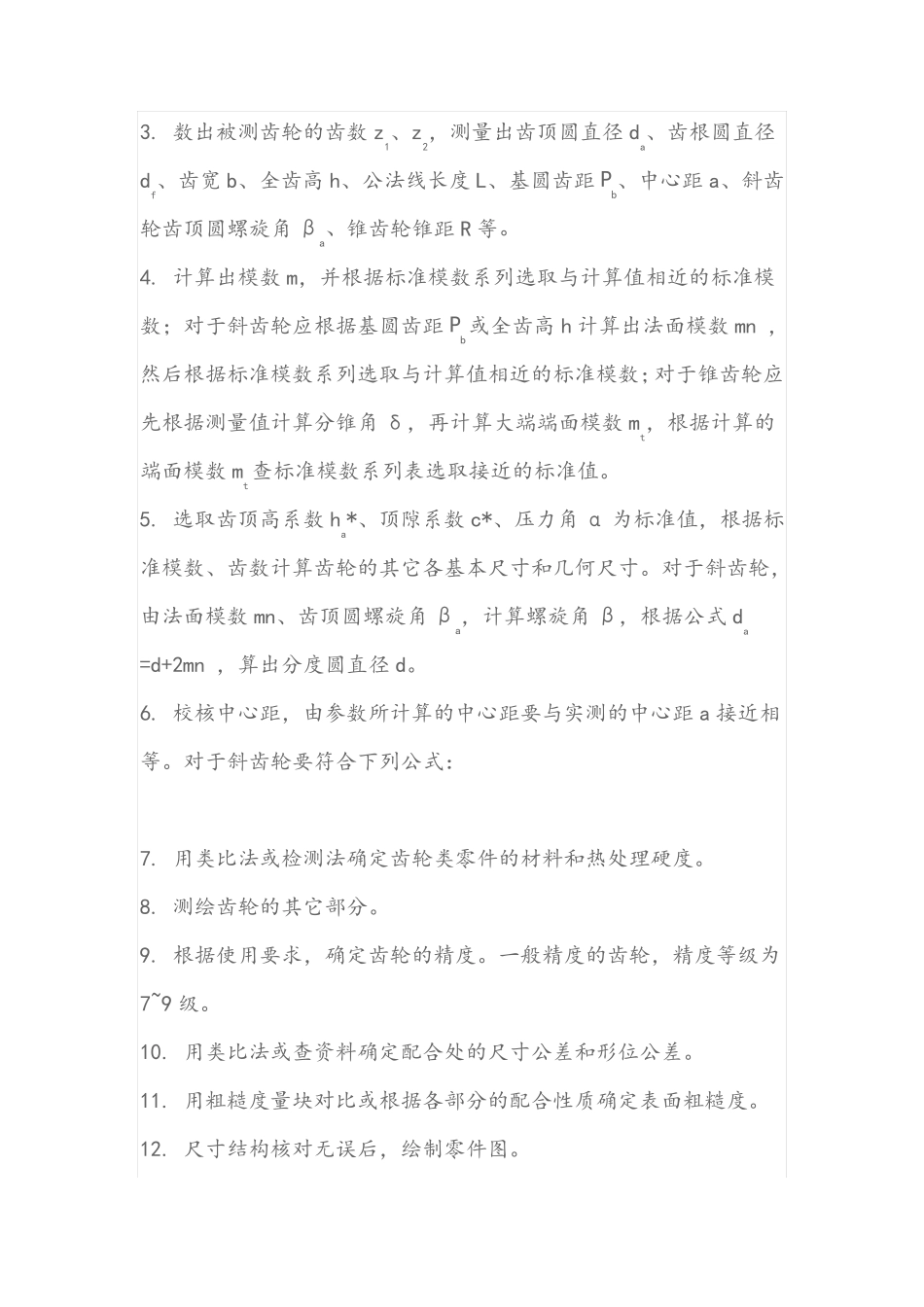

齿轮及蜗轮蜗杆的测绘_第3页
3/25
第8 章 齿轮及蜗轮蜗杆的测绘 齿轮和蜗轮蜗杆结构较为复杂,因而此类零件的测绘较一般常见零件更为繁琐,是一项细致的工作。本章主要讨论我国最常用的标准直齿圆柱齿轮、标准斜齿圆柱齿轮和标准直齿圆锥齿轮以及蜗轮蜗杆的功用与结构、测绘步骤、几何参数的测量和基本参数的确定等内容。 8.1 齿轮测绘概述 8.1.1 齿轮的功用与结构 齿轮是组成机器的重要传动零件,其主要功用是通过平键或花键和轴类零件连接起来形成一体,再和另一个或多个齿轮相啮合,将动力和运动从一根轴上传递到另一根轴上。 齿轮是回转零件,其结构特点是直径一般大于长度,通常由外圆柱面(圆锥面)、内孔、键槽(花键槽)、轮齿、齿槽及阶梯端面等组成,根据结构形式的不同,齿轮上常常还有轮缘、轮毂、腹板、孔板、轮辐等结构。按结构不同齿轮可分为实心式、腹板式、孔板式、轮辐式等多种型式,如果齿轮和轴做在一起,则形成齿轮轴。按轮齿齿形和分布形式不同,齿轮又有多种型式,常用的标准齿轮可分为直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮等。 8.1.2 齿轮的测绘步骤 齿轮测绘是机械零部件测绘的重要组成部分,测绘前,首先要了解被测齿轮的应用场合、负荷大小、速度高低、润滑方式、材料与热处理工艺和齿面强化工艺等。因为齿轮是配对使用的,因而配对齿轮要同时测量。特别是当测绘的齿轮严重损坏时,一些参数无法直接测量得到,需要根据其啮合中心距a和齿数z,重新设计齿形及相关参数,从这个意义上讲,齿轮测绘也是齿轮设计。 齿轮测绘主要是根据齿轮及齿轮副实物进行几何要素的测量,如齿数z,齿顶圆直径da,齿根圆直径df、齿全高h、公法线长度Wk、中心距a、齿宽b、分度圆弦齿厚s 及固定弦齿厚sc、齿轮副法向侧隙n及螺旋角β、分锥角δ、锥距R 等,经过计算和分析,推测出原设计的基本参数,如模数m、齿形角α、齿顶高系数ha*、顶隙系数C*等,并据此计算出齿轮的几何尺寸,如齿顶圆直径da、分度圆直径d 及齿根圆直径df等,齿轮的其它部分结构尺寸按一般测绘原则进行,以达到准确地恢复齿轮原设计的目的。 由于齿轮的特殊性,齿轮测绘有别于其它一般零件。首先,齿轮通常精度较高,测量时要选用比较精密的量具,有条件时可借助于精密仪器测量,其次,齿轮的许多参数都己标准化,测绘中必须与其标准值进行比较;再则,齿轮的许多参数都是互相关联的,必须经过计算获得。齿轮测绘的一般步骤为: 1. 首先对要测绘的齿轮进行结构和工艺分析。 2....
