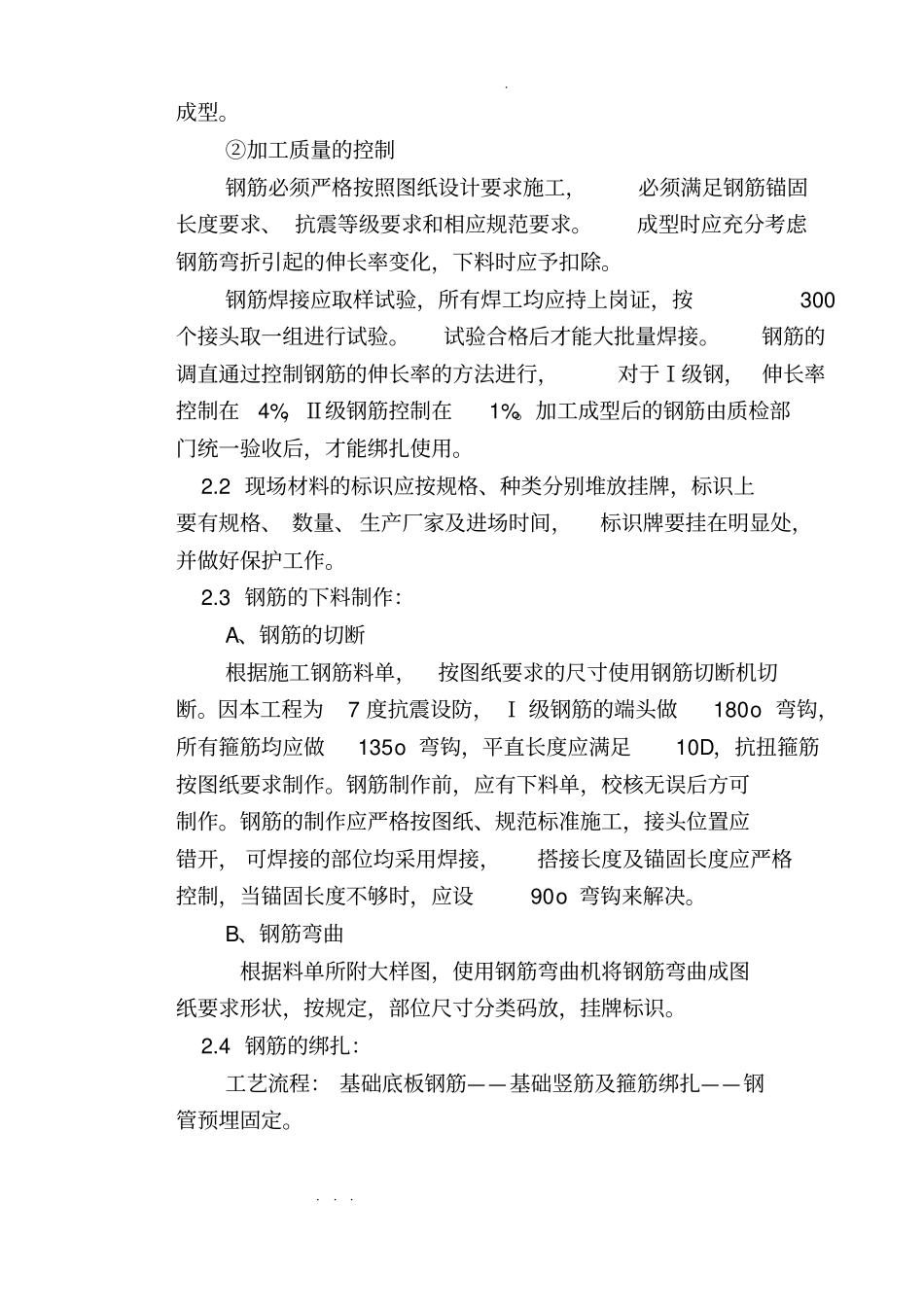

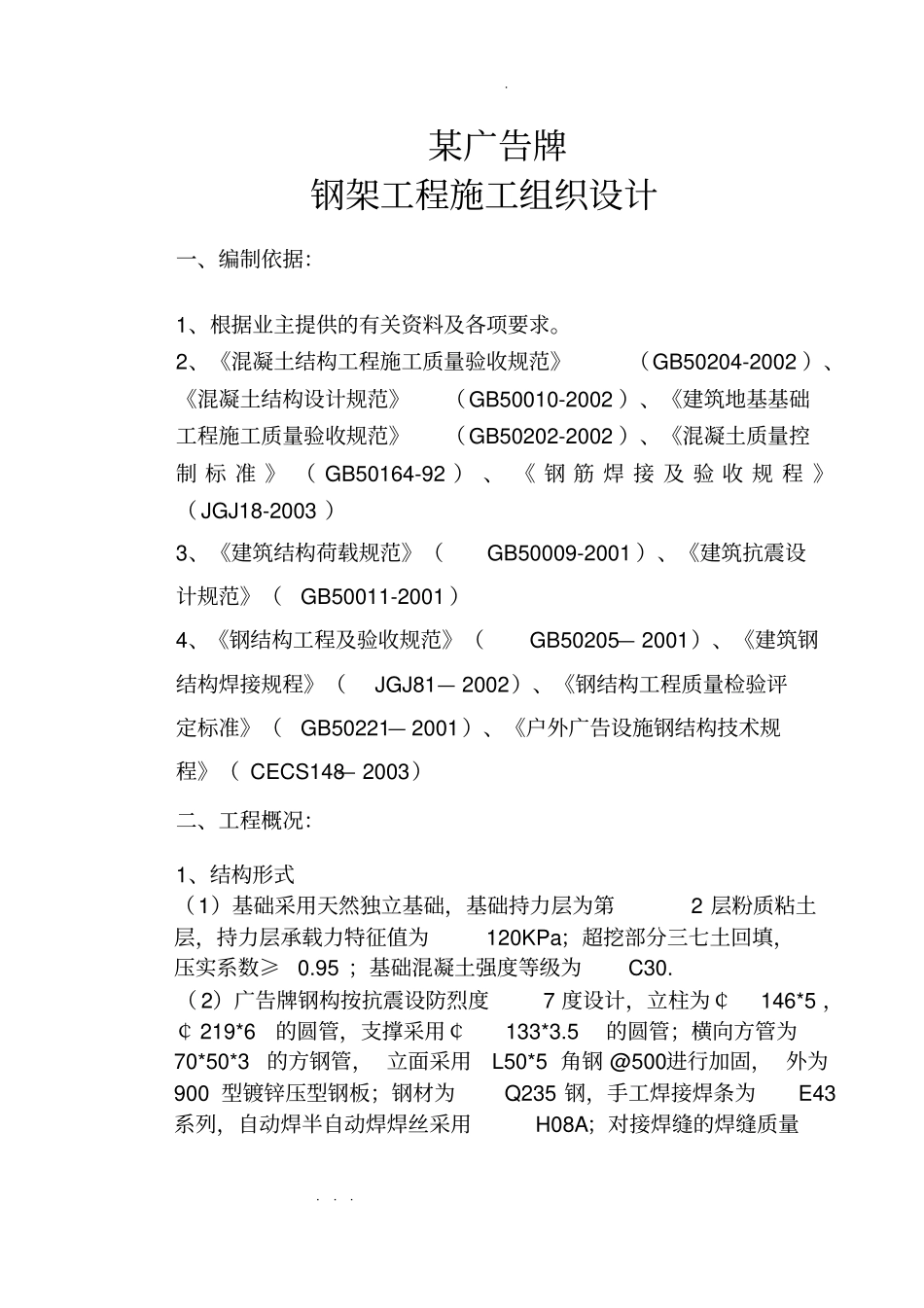

. . . . 某广告牌钢架工程施工组织设计一、编制依据：1、根据业主提供的有关资料及各项要求。2、《混凝土结构工程施工质量验收规范》（GB50204-2002 ）、《混凝土结构设计规范》（GB50010-2002 ）、《建筑地基基础工程施工质量验收规范》（GB50202-2002 ）、《混凝土质量控制 标 准 》 （ GB50164-92 ） 、 《 钢 筋 焊 接 及 验 收 规 程 》（ JGJ18-2003 ）3、《建筑结构荷载规范》（GB50009-2001 ）、《建筑抗震设计规范》（GB50011-2001 ）4、《钢结构工程及验收规范》（GB50205— 2001）、《建筑钢结构焊接规程》（JGJ81— 2002）、《钢结构工程质量检验评定标准》（GB50221— 2001）、《户外广告设施钢结构技术规程》（ CECS148— 2003）二、工程概况：1、结构形式（1）基础采用天然独立基础，基础持力层为第2 层粉质粘土层，持力层承载力特征值为120KPa；超挖部分三七土回填，压实系数≥0.95 ；基础混凝土强度等级为C30. （ 2）广告牌钢构按抗震设防烈度7 度设计，立柱为￠146*5 ，￠ 219*6的圆管，支撑采用￠133*3.5的圆管；横向方管为70*50*3的方钢管， 立面采用L50*5 角钢 @500进行加固， 外为900 型镀锌压型钢板；钢材为Q235 钢，手工焊接焊条为E43系列，自动焊半自动焊焊丝采用H08A；对接焊缝的焊缝质量. . . . 不低于二级，最小焊缝厚度为6mm，一律满焊。广告牌高度为6.0M,10.0M,13.0M. 三、基础工程1、施工顺序：场 地 平 整 — — 定 位 放 线 — — 基 槽 开 挖 — — 验 槽 — 砼 垫层——基础钢筋（包括预埋钢管）——验筋——基础砼——回填土。3.1 土方开挖：因本工程为天然独立基础，采用小型挖机配合人工挖土。保证不超挖，保护基底土不受扰动，坚决贯彻挖好一块清理一块的方针。基槽开挖至标高。通知设计单位、建设单位、监理单位等验收基槽，完全符合要求后，再进行下道工序的施工。3.2 基础施工：本工程基础C10 垫层浇筑完毕，验收合格后进行基础钢筋、模板、砼施工，砼采用商品砼。3.3 土方回填：进行土方回填，回填土用人工配合蛙式打夯机夯实，每层待取样合格方可进行下层回填。2、钢筋工程：应按GB50204--2002 《混凝土结构工程质量验收规范》第五节钢筋分项工程有关条文执行. 根据工程计划及总体布置，钢筋全部现场制作，按施工规范施工。2.1 原材料及钢筋焊接质量控制①原材质量控制钢筋原材选用大厂产品，材料进场后，立即通知...
