广联达安装算量教程通俗易懂很清楚分析VIP免费

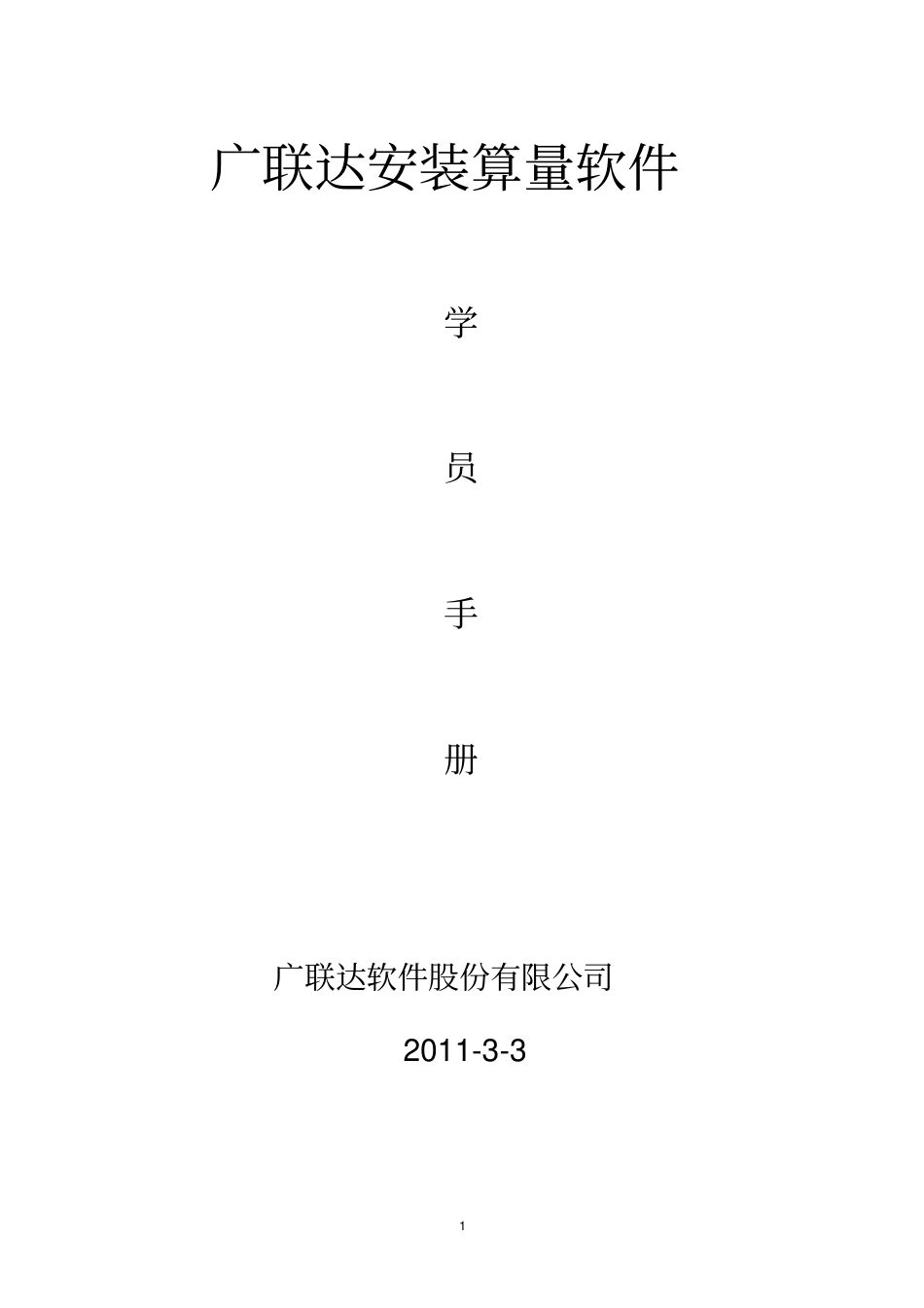

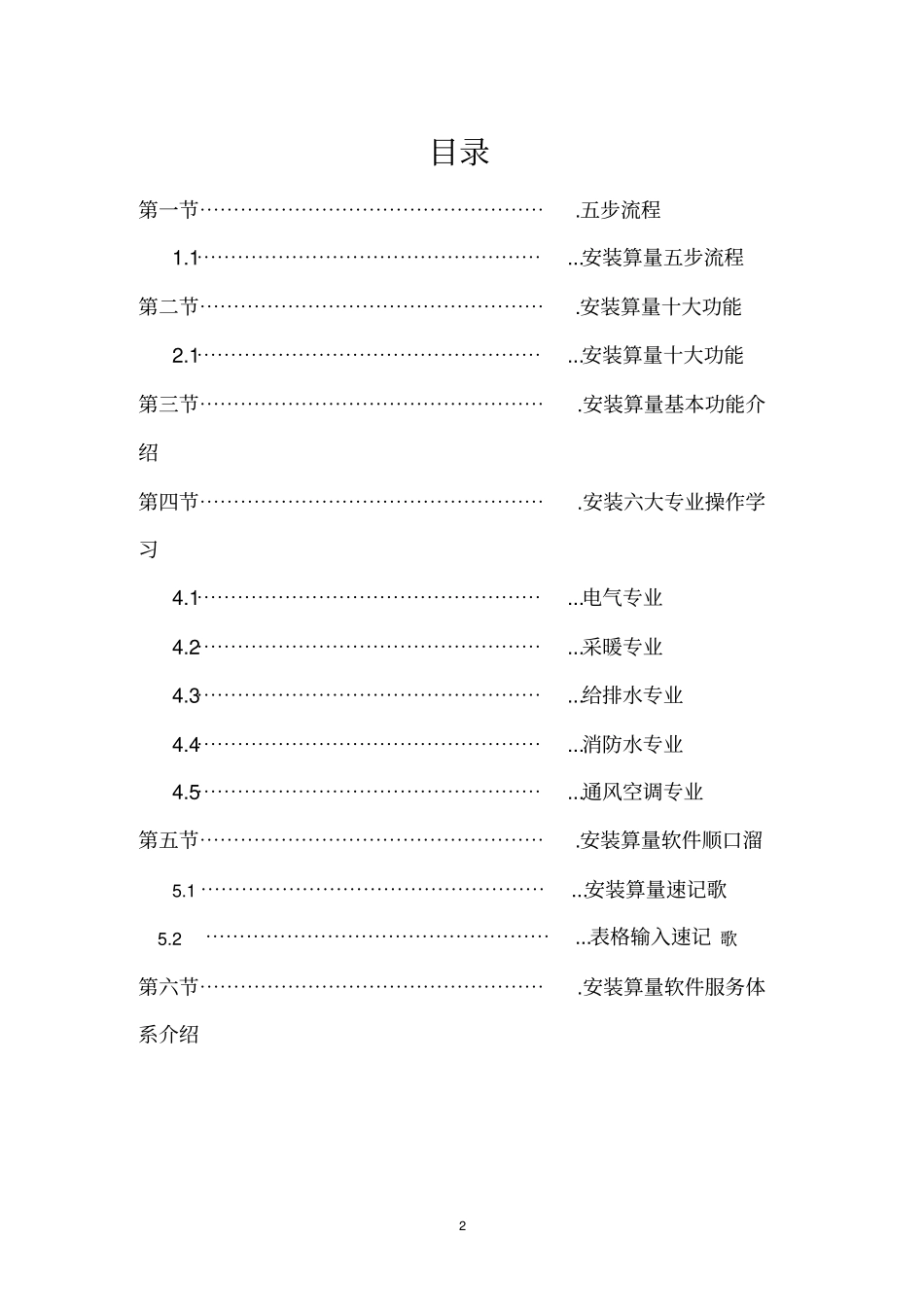

1 广联达安装算量软件学员手册广联达软件股份有限公司2011-3-3 2 目录第一节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.五步流程1.1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...安装算量五步流程第二节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.安装算量十大功能2.1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...安装算量十大功能第三节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.安装算量基本功能介绍第四节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.安装六大专业操作学习4.1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...电气专业4.2⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...采暖专业4.3⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...给排水专业4.4⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...消防水专业4.5⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...通风空调专业第五节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.安装算量软件顺口溜5.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...安装算量速记歌 5.2⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...表格输入速记 歌第六节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.安装算量软件服务体系介绍3 第一节 . 安装算量五步流程新建工程导入 CAD图识别数量识别长度汇总计算看报表4 第二节．安装算量十大功能导入 cad图图例识别标识识别选择识别回路识别自动识别表格输入汇总计算分类查看工程量选择算量方式计算数量计算带标识的数量计算长度计算电气管线计算消防喷淋管道蓝图算量计算工程量不同角度查看工程量5 第三节：安装算量基本功能介绍1、软件通用功能一：滚轮的四种用法？答：滚轮的四种用法：第一种：鼠标位置不变，向上推动滚轮，放大CAD 图；第二种：鼠标位置不变，向下推动滚轮，缩小CAD 图；第三种：双击滚轮，回到全屏状态；第四种：按住滚轮，移动鼠标，进行CAD 图的拖动平移。2、软件通用功能二：框选的两种用法？答：框选 ：当鼠标处在选择状态时，在绘图区域内拉框进行选择；框选分为两种：第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中；第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；6 不同的应用场景下分别采用不同的框选方式，比如在识别设备、灯具的过程总采用“正框”的方式，快速准确的将图中CAD线选中，在识别管线的时候， 灵活的利用右框可以加快识别速度。3、软件通用功能三：光标的几种状态？答：第一种...
