建筑CAD试卷B与答案VIP免费

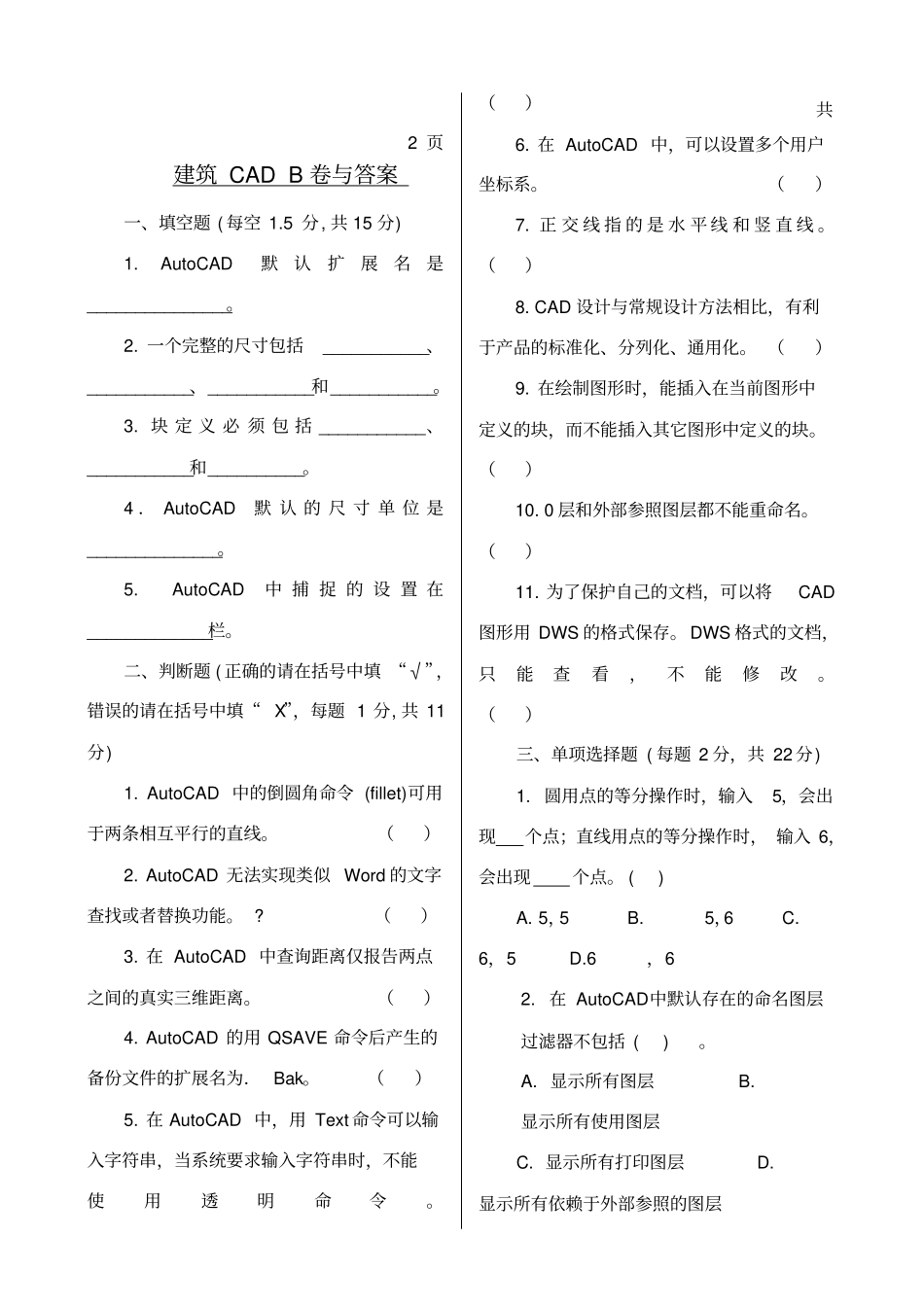

共2 页建筑 CAD B 卷与答案一、填空题 ( 每空 1.5 分, 共 15 分) 1. AutoCAD默认扩展名是_______________。2. 一个完整的尺寸包括___________、___________、___________和___________。3. 块 定 义 必 须 包 括 ___________、___________和__________。4 ． AutoCAD默 认 的 尺 寸 单 位 是______________。5. AutoCAD中 捕 捉 的 设 置 在_____________栏。二、判断题 ( 正确的请在括号中填 “√”，错误的请在括号中填“ X”，每题 1 分, 共 11分) 1. AutoCAD 中的倒圆角命令 (fillet)可用于两条相互平行的直线。（）2. AutoCAD 无法实现类似 Word 的文字查找或者替换功能。 ? （）3. 在 AutoCAD 中查询距离仅报告两点之间的真实三维距离。（）4. AutoCAD 的用 QSAVE 命令后产生的备份文件的扩展名为． Bak。（）5. 在 AutoCAD 中，用 Text 命令可以输入字符串，当系统要求输入字符串时，不能使用透明命令。（）6. 在 AutoCAD 中，可以设置多个用户坐标系。（）7. 正 交 线 指 的 是 水 平 线 和 竖 直 线 。（）8. CAD 设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。 （）9. 在绘制图形时，能插入在当前图形中定义的块，而不能插入其它图形中定义的块。（）10. 0 层和外部参照图层都不能重命名。（）11. 为了保护自己的文档，可以将CAD图形用 DWS 的格式保存。 DWS 格式的文档，只能查看，不能修改。（）三、单项选择题 ( 每题 2 分，共 22 分) 1. 圆用点的等分操作时，输入5，会出现个点；直线用点的等分操作时， 输入 6，会出现个点。 ( ) A. 5，5 B. 5，6 C. 6，5 D.6，6 2. 在 AutoCAD中默认存在的命名图层过滤器不包括 ( )。A. 显示所有图层 B. 显示所有使用图层C. 显示所有打印图层 D. 显示所有依赖于外部参照的图层3. 移动圆对象， 使其圆心移动到直线中点，需要应用 ( )。A. 正交 B. 捕捉 C. 栅格 D. 对象捕捉4. 在工作移动图形时， 可利用以下方式实现( )。A．利用 ctrl+p键? B．利用 shifl+p键C．按住鼠标中键拖D．滚动鼠标中键移动5. 可创建单行文本的命令是( )。A．MTEXT B．T C．TEXT D．DT 6. EXPLODE 命令对 ( )图形实体操作无效。A． 多 义 线B． 正 多 边 形C．文字 D．尺寸标注7. 移动圆对象， 使其圆心移动到直线中点，需要应用 ...
