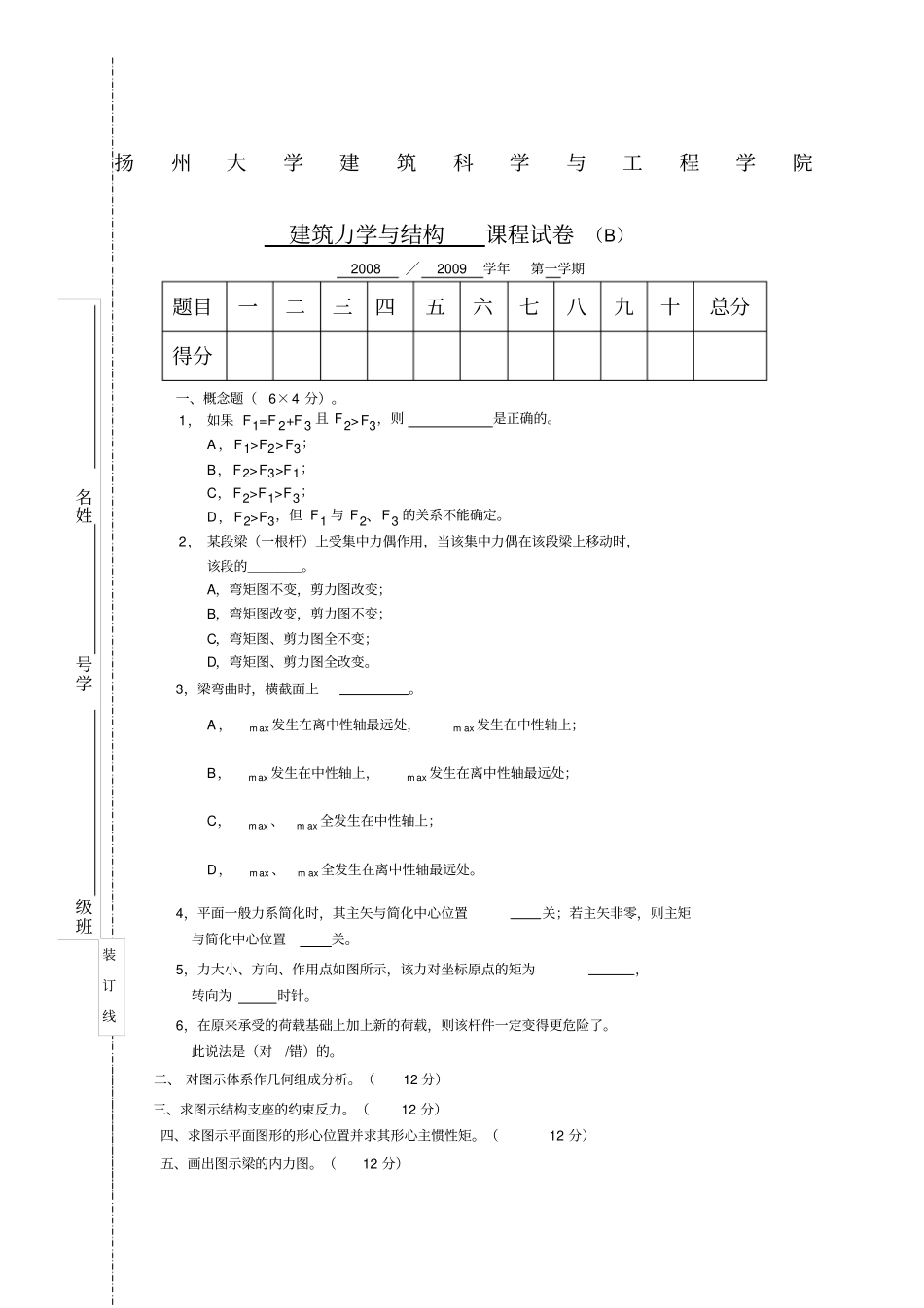

扬州大学建筑科学与工程学院建筑力学与结构课程试卷 （B）2008╱2009学年第一学期题目一二三四五六七八九十总分得分一、概念题（6×4 分）。1， 如果 F1=F 2+F 3 且 F2>F3，则是正确的。A ，F1>F2>F3；B，F2>F3>F1；C，F2>F1>F3；D，F2>F3，但 F1 与 F2、F3 的关系不能确定。2， 某段梁（一根杆）上受集中力偶作用，当该集中力偶在该段梁上移动时，该段的＿＿＿＿。A，弯矩图不变，剪力图改变；B，弯矩图改变，剪力图不变；C，弯矩图、剪力图全不变；D，弯矩图、剪力图全改变。3，梁弯曲时，横截面上。A ，m ax 发生在离中性轴最远处，m ax 发生在中性轴上；B，m ax 发生在中性轴上，m ax 发生在离中性轴最远处；C，m ax 、m ax 全发生在中性轴上；D，m ax 、m ax 全发生在离中性轴最远处。4，平面一般力系简化时，其主矢与简化中心位置关；若主矢非零，则主矩与简化中心位置关。5，力大小、方向、作用点如图所示，该力对坐标原点的矩为，转向为时针。6，在原来承受的荷载基础上加上新的荷载，则该杆件一定变得更危险了。此说法是（对/错）的。二、 对图示体系作几何组成分析。（12 分）三、求图示结构支座的约束反力。（12 分）四、求图示平面图形的形心位置并求其形心主惯性矩。（12 分）五、画出图示梁的内力图。（12 分）装订线班级学号姓名六、图示结构CD 为正方形截面木杆，其容许正应力为10Mpa ，试选择该杆的边长。（14 分）七、图示矩形截面梁，其容许正应力为170Mpa ，容许剪应力为100Mpa ，梁的高宽比为2/1，试确定图示荷载下所需的横截面尺寸。（14 分）试卷标准答案和评分标准2008 ╱ 2009 学年第 一学期建筑力学与结构课程试卷（ B）考试班级：艺室 0601题目一二三四五六七八九十总分标准分24 12 12 12 12 14 14 100 各题标准答案：一、 1，D；2，B； 3，A ；4，无，有；5，,逆； 6,错。二、几何不变体系，无多余约束。三、kNF Ax10（左），kNFAy10（上），kNF By10（下）。四、mmy C545.74，4610147.47mmICy，4610783.90mmICz。五、六、kNFNCD54，md0735.0。七、kNmM90max，kNFQ45max，由正应力条件，mh185.0，由剪应力条件，mh0367.0。装订线
