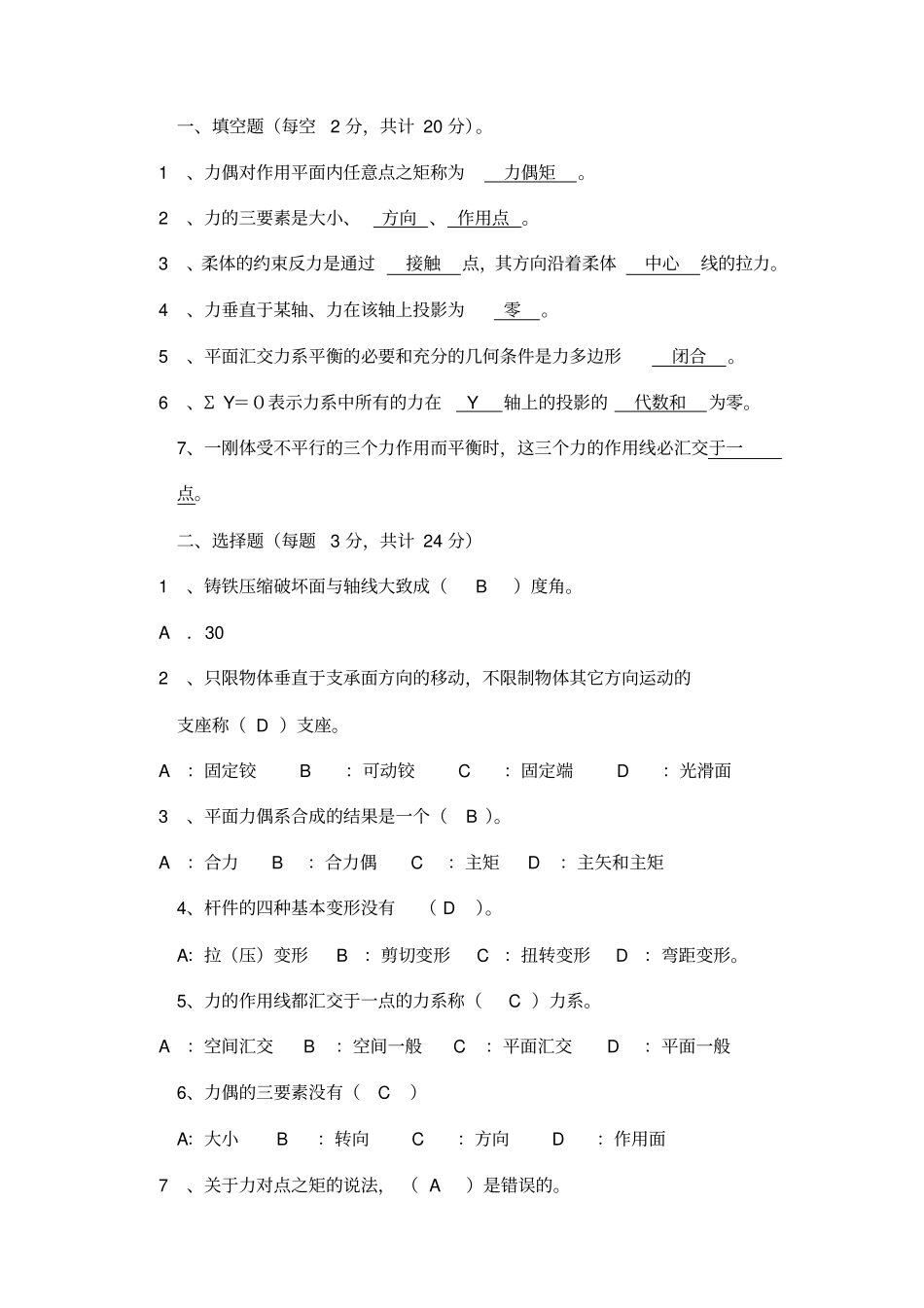

一、填空题（每空2 分，共计 20 分）。 1、力偶对作用平面内任意点之矩称为力偶矩。 2、力的三要素是大小、方向 、 作用点 。 3、柔体的约束反力是通过接触点，其方向沿着柔体中心线的拉力。 4、力垂直于某轴、力在该轴上投影为零。 5、平面汇交力系平衡的必要和充分的几何条件是力多边形闭合。 6、Σ Y＝０表示力系中所有的力在 Y 轴上的投影的代数和为零。7、一刚体受不平行的三个力作用而平衡时，这三个力的作用线必汇交于一点。二、选择题（每题3 分，共计 24 分） 1、铸铁压缩破坏面与轴线大致成（ B ）度角。 A．30 2、只限物体垂直于支承面方向的移动，不限制物体其它方向运动的支座称（ D ）支座。 A：固定铰 B：可动铰 C：固定端 D：光滑面 3、平面力偶系合成的结果是一个（B ）。 A：合力 B：合力偶 C：主矩 D：主矢和主矩4、杆件的四种基本变形没有（ D ）。A：拉（压）变形 B：剪切变形 C：扭转变形 D：弯距变形。5、力的作用线都汇交于一点的力系称（ C ）力系。 A：空间汇交 B：空间一般 C：平面汇交 D：平面一般6、力偶的三要素没有（ C ）A：大小 B：转向 C：方向 D：作用面 7、关于力对点之矩的说法， （ A ）是错误的。 A．力对点之矩与力的大小有关，而与力的方向无关 B．力对点之矩不会因为力矢沿其作用线移动而改变 C．力的数值为零、或力的作用线通过矩心时，力矩均为零 D．互相平衡的两个力，对同一点之矩的代数和等于零 8、下图中刚架中 CB段正确的受力图应为（ D ）。 A.图 A B.图 B C.图 C D.图三、计算题与作图题（共计56 分） 1、求 A 点支座反力。 (18 分) 答案：FAx =0kN FAy =40kN（↑）MA＝45kN· m(顺时针 ) 2、求 C支座反力。（18 分）答案： FCx =-20kN( ← ) FCy =40kN（↑） MC =120 kN· m(逆时针 ) 3 、求 A、B 支座反力。（20 分）答案： FAy =28kN（↑） FAx =0kN FBy =－3kN（↓）A B C F B C FCFB(A)B C FCFB(B)B C FCFB(C)B C FCFB(D)
