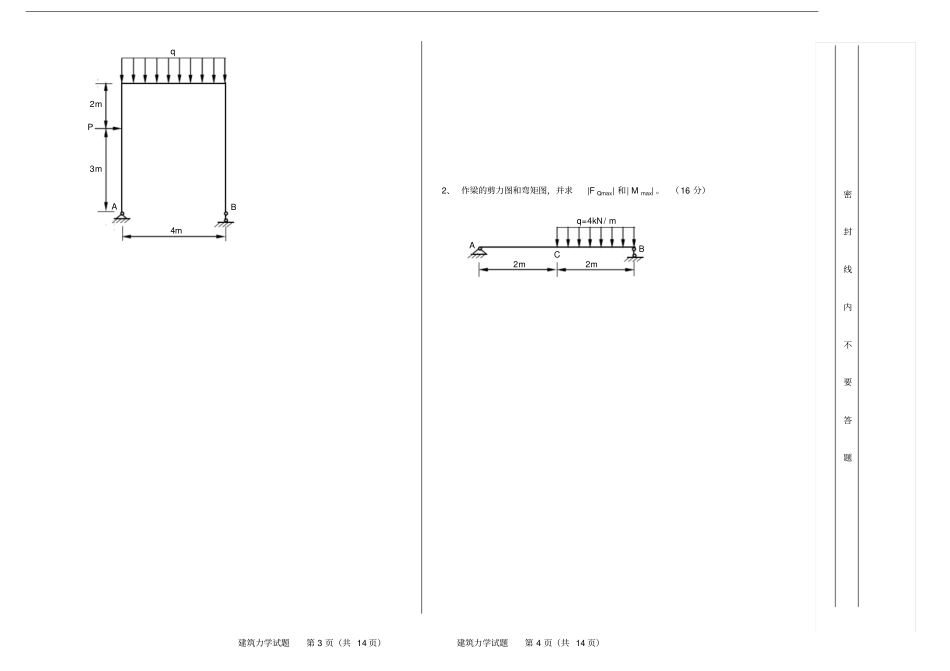

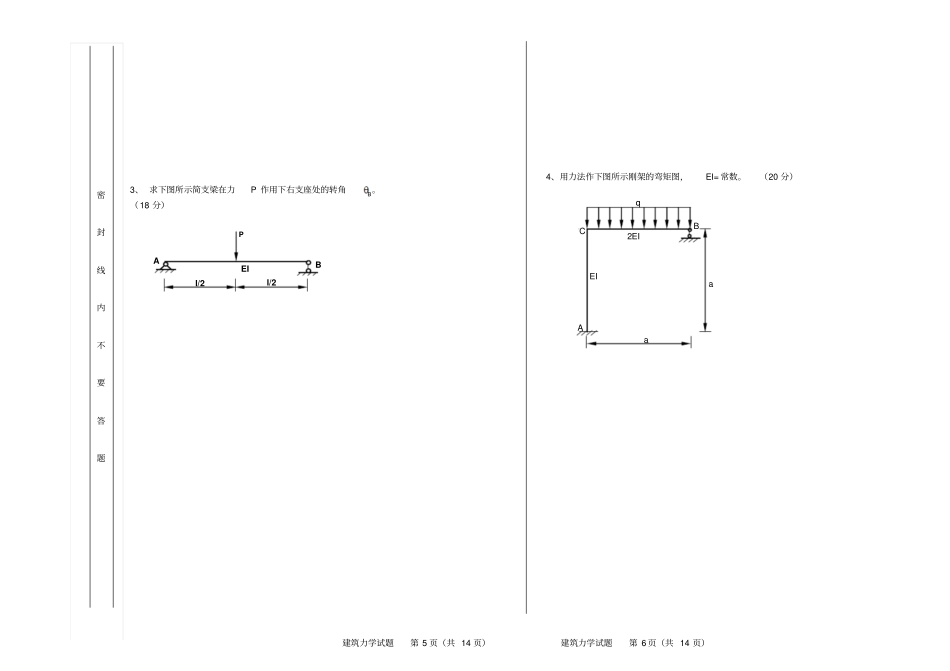

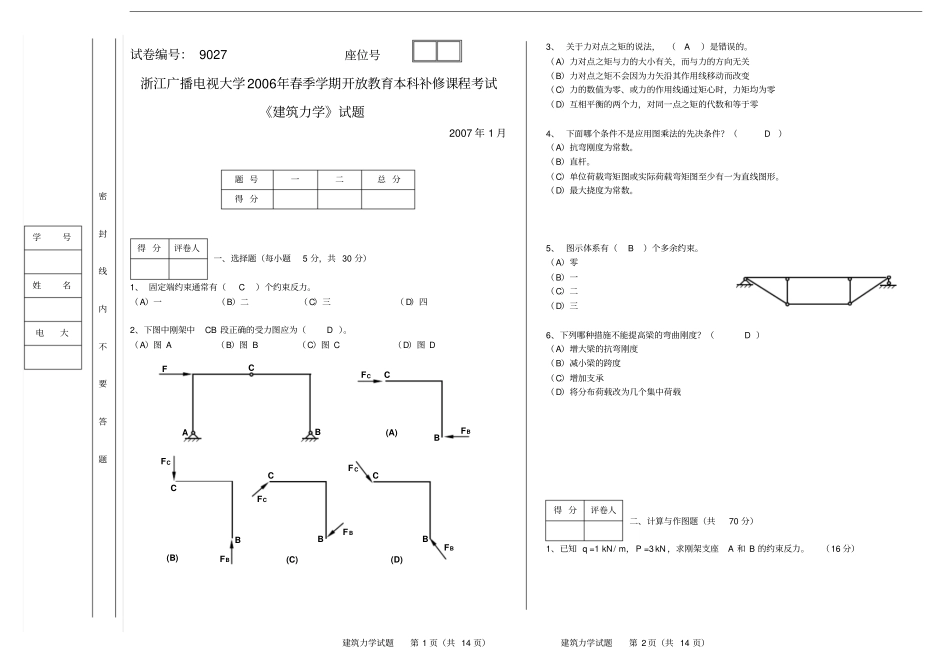

密封线内不要答题学号姓名电大建筑力学试题第 1 页（共 14 页）建筑力学试题第 2 页（共 14 页）试卷编号： 9027 座位号浙江广播电视大学2006年春季学期开放教育本科补修课程考试《建筑力学》试题2007 年 1 月题 号一二总 分得 分得 分评卷人一、选择题（每小题5 分，共 30 分）1、 固定端约束通常有（ C ）个约束反力。（A）一（B）二（C）三（ D）四2、下图中刚架中CB 段正确的受力图应为（D ）。（A）图 A （B）图 B（C）图 C（D）图 D 3、 关于力对点之矩的说法， （ A ）是错误的。（A）力对点之矩与力的大小有关，而与力的方向无关（B）力对点之矩不会因为力矢沿其作用线移动而改变（C）力的数值为零、或力的作用线通过矩心时，力矩均为零（D）互相平衡的两个力，对同一点之矩的代数和等于零4、 下面哪个条件不是应用图乘法的先决条件？（ D ）（A）抗弯刚度为常数。（B）直杆。（C）单位荷载弯矩图或实际荷载弯矩图至少有一为直线图形。（D）最大挠度为常数。5、 图示体系有（ B ）个多余约束。（A）零（B）一（C）二（D）三6、下列哪种措施不能提高梁的弯曲刚度？（D ）（A）增大梁的抗弯刚度（B）减小梁的跨度（C）增加支承（D）将分布荷载改为几个集中荷载得 分评卷人二、计算与作图题（共70 分）1、已知 q =1 kN/ m，P =3 kN ，求刚架支座A 和 B 的约束反力。（16 分）A B C F B C FCFB(A)B C FCFB(B)B C FCF B(C)B C F CFB(D)密封线内不要答题建筑力学试题第 3 页（共 14 页）建筑力学试题第 4 页（共 14 页）2、 作梁的剪力图和弯矩图，并求|F Qmax| 和| M max| 。 （16 分）q P A B 2m 3m 4m q=4kN/ m A B C 2m 2m 密封线内不要答题建筑力学试题第 5 页（共 14 页）建筑力学试题第 6 页（共 14 页）3、 求下图所示简支梁在力P 作用下右支座处的转角B。（18 分）4、用力法作下图所示刚架的弯矩图，EI= 常数。（20 分）P l/2 l/2 A B EI q 2EI EI C B A a a 4 试卷编号： 9027 浙江广播电视大学2006年春季学期开放教育本科补修课程考试《建筑力学》试题答案及评分标准2007 年 1 月一、选择题（每小题5 分，共 30 分）1、C 2、 D 3、A 4、D 5、B 6 、D二、计算与作图题（共70 分）1、（ 16 分）解：取刚架为研究对象，作受力图如下，列平衡方程，AM= 0 FB×4- q×4×2 - P×...
