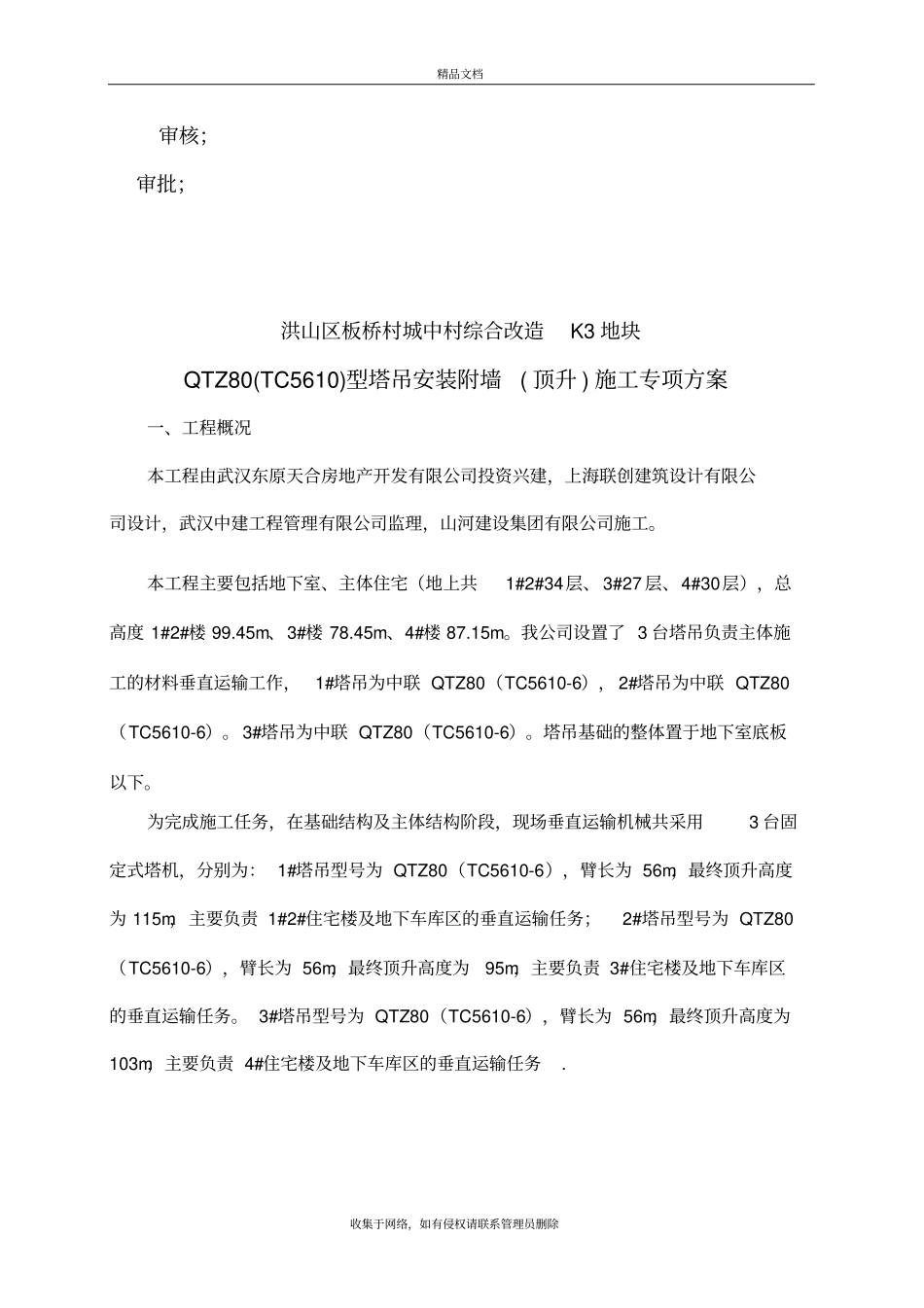

建 筑 塔 吊 附 墙 、 顶 升加 节 方 案精品文档收集于网络，如有侵权请联系管理员删除塔吊附着顶升方案编制；精品文档收集于网络，如有侵权请联系管理员删除审核；审批；洪山区板桥村城中村综合改造K3 地块QTZ80(TC5610)型塔吊安装附墙( 顶升 ) 施工专项方案一、工程概况本工程由武汉东原天合房地产开发有限公司投资兴建，上海联创建筑设计有限公司设计，武汉中建工程管理有限公司监理，山河建设集团有限公司施工。本工程主要包括地下室、主体住宅（地上共1#2#34层、 3#27 层、4#30层），总高度 1#2#楼 99.45m、3#楼 78.45m、4#楼 87.15m。我公司设置了 3 台塔吊负责主体施工的材料垂直运输工作，1#塔吊为中联 QTZ80（TC5610-6）， 2#塔吊为中联 QTZ80（TC5610-6）。 3#塔吊为中联 QTZ80（TC5610-6）。塔吊基础的整体置于地下室底板以下。为完成施工任务，在基础结构及主体结构阶段，现场垂直运输机械共采用3 台固定式塔机，分别为： 1#塔吊型号为 QTZ80（TC5610-6），臂长为 56m，最终顶升高度为 115m，主要负责 1#2#住宅楼及地下车库区的垂直运输任务；2#塔吊型号为 QTZ80（TC5610-6），臂长为 56m，最终顶升高度为95m，主要负责 3#住宅楼及地下车库区的垂直运输任务。 3#塔吊型号为 QTZ80（TC5610-6），臂长为 56m，最终顶升高度为103m，主要负责 4#住宅楼及地下车库区的垂直运输任务. 精品文档收集于网络，如有侵权请联系管理员删除因垂直运输任务和工期的需要，特提前制定3 台塔吊的附着方案，如果施工进度超过塔吊的自由高度，必须进行附墙顶升。为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。二、编制依据—— TC5610塔吊使用说明书 ( 中联重科有限责任公司编制) —— 塔吊安全技术操作规程—— 施工现场平面布置—— 塔式起重机的安装位置及平面布置三、塔吊附着位置确定 （见后面塔吊分布图）1、附着组成1#2#楼建筑最大高度为99.45 米，根据使用说明书，设四道附墙，附墙的连接基座预埋在楼层底板梁上。附着装置由四套框粱、套内支撑和三根拉杆组成，四套框梁由 36 套 M20高强度 (8.8 级) 螺栓、螺母、垫圈紧固成附着框架( 预紧力距为 370N.m)。附着框架上的两个顶点处有三根附着撑杆与之交接，三根撑杆的端部有连接座与建筑物附着处的连接基座铰接。三根拉杆应保持在同一水平上，通过调节螺栓可以推动内撑杆顶紧塔身的四根主弦。附墙预埋件采用30mm×...
