建筑屋面工程施工方案VIP免费

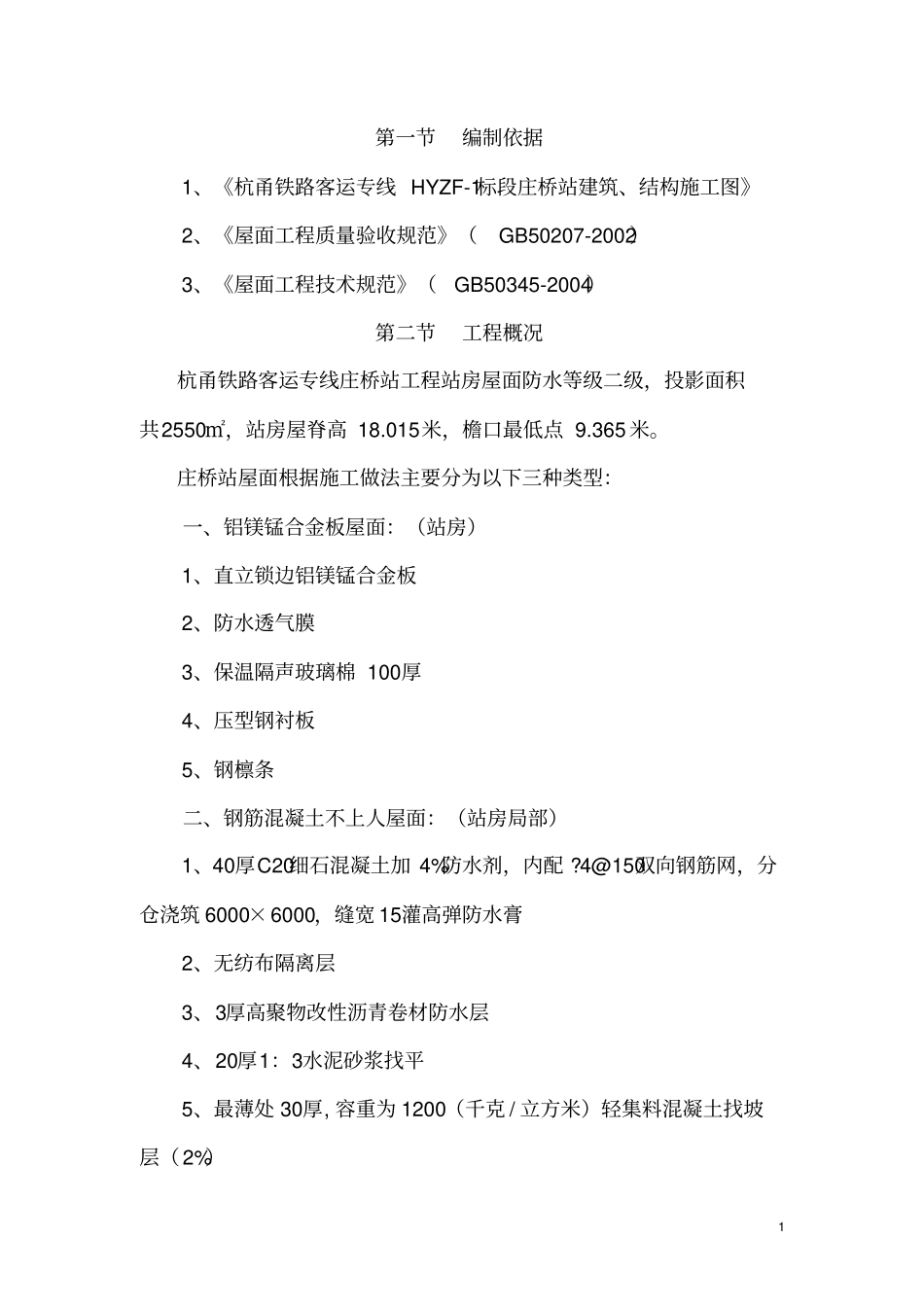

1 第一节编制依据1、《杭甬铁路客运专线 HYZF-1标段庄桥站建筑、结构施工图》2、《屋面工程质量验收规范》（GB50207-2002）3、《屋面工程技术规范》（GB50345-2004）第二节工程概况杭甬铁路客运专线庄桥站工程站房屋面防水等级二级，投影面积共2550㎡，站房屋脊高 18.015米，檐口最低点 9.365 米。庄桥站屋面根据施工做法主要分为以下三种类型：一、铝镁锰合金板屋面：（站房）1、直立锁边铝镁锰合金板2、防水透气膜3、保温隔声玻璃棉 100厚4、压型钢衬板5、钢檩条二、钢筋混凝土不上人屋面：（站房局部）1、40厚C20细石混凝土加 4%防水剂，内配 ?4@150双向钢筋网，分仓浇筑 6000×6000，缝宽 15灌高弹防水膏2、无纺布隔离层3、3厚高聚物改性沥青卷材防水层4、20厚1：3水泥砂浆找平5、最薄处 30厚, 容重为 1200（千克 / 立方米）轻集料混凝土找坡层（2%）2 6、50厚挤塑聚苯板保温层7、钢筋混凝土楼板三、铝镁锰合金板屋面：（站台雨棚）1、镀铝锌金属板，双层喷涂2、吸声玻璃棉 50厚3、压型钢衬板4、钢檩条第三节施工工艺及步骤屋面系统在整个建筑工程中的作用是不言而喻的，它关系着建筑物能否正常使用和满足使用功能以及公共建筑安全的大问题。屋面系统既要考虑高质量的保温、防水性能，又要考虑安全可靠性、耐久性和经济性，同时还要满足建筑设计造型的需要。一、材料要求1、玻璃棉保温毡， 厚 100mm（用于钢结构屋面），其表观密度为：40 kg/m3 ，导热系数： 0.042 W/(m. ℃)，热荷重收缩温度≥ 350℃，水 蒸 汽 渗 透 ≤ 1.2ngm/ns ， 吸 水 率 ≤ 0.3%。 产 品 性 能 指 标 符 合GB/T13350-2000《绝热用玻璃棉及其制品》中的标准。2、挤塑聚苯板，厚50mm（用于砼结构屋面） ，其表观密度为：40 kg/m3 ，导热系数： 0.032 W/(m. ℃) 。3、双向钢筋网 ?4@150，高弹防水膏，无纺布隔离层4、高聚物改性沥青卷材防水层3 厚5、容重为 1200（千克 / 立方米）轻集料混凝土找坡层（2%）3 二、直立锁边金属屋面系统该屋面系统不仅防水性能优良，而且有较好的耐久性和抗风性能，还具有保温、节能、隔音等效果。是能很好满足设计和使用功能要求的。该屋面系统的主要构件直立锁边屋面面板和固定支座的形式见图直立锁边屋面面板和固定支座形式示意图。直立锁边屋面面板和固定支座形式示意图1、 施工步骤安排本工程直立锁边金属屋面系统分为上层面板及下层板两大部分。首先进行钢檩条、固定支座...
