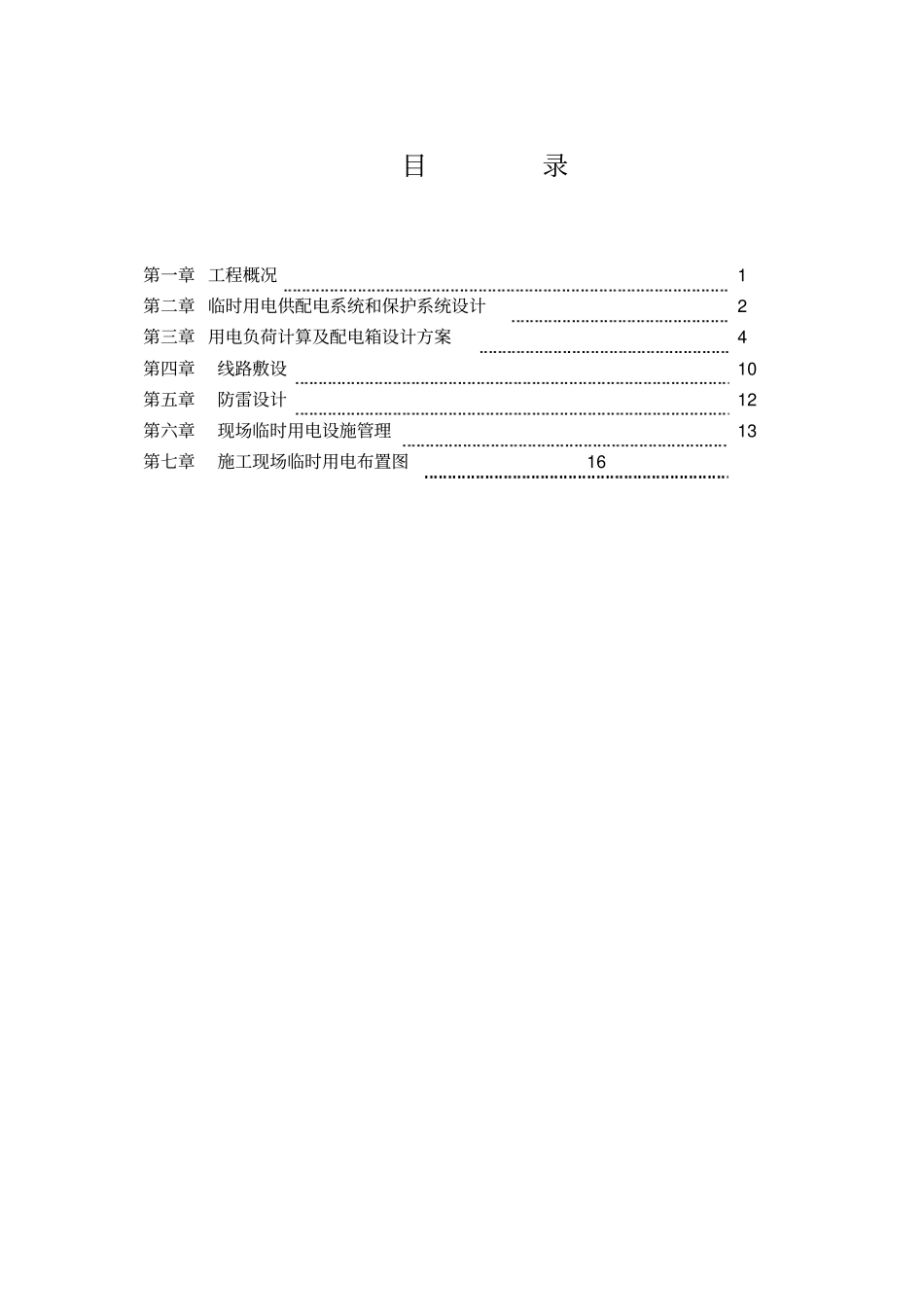

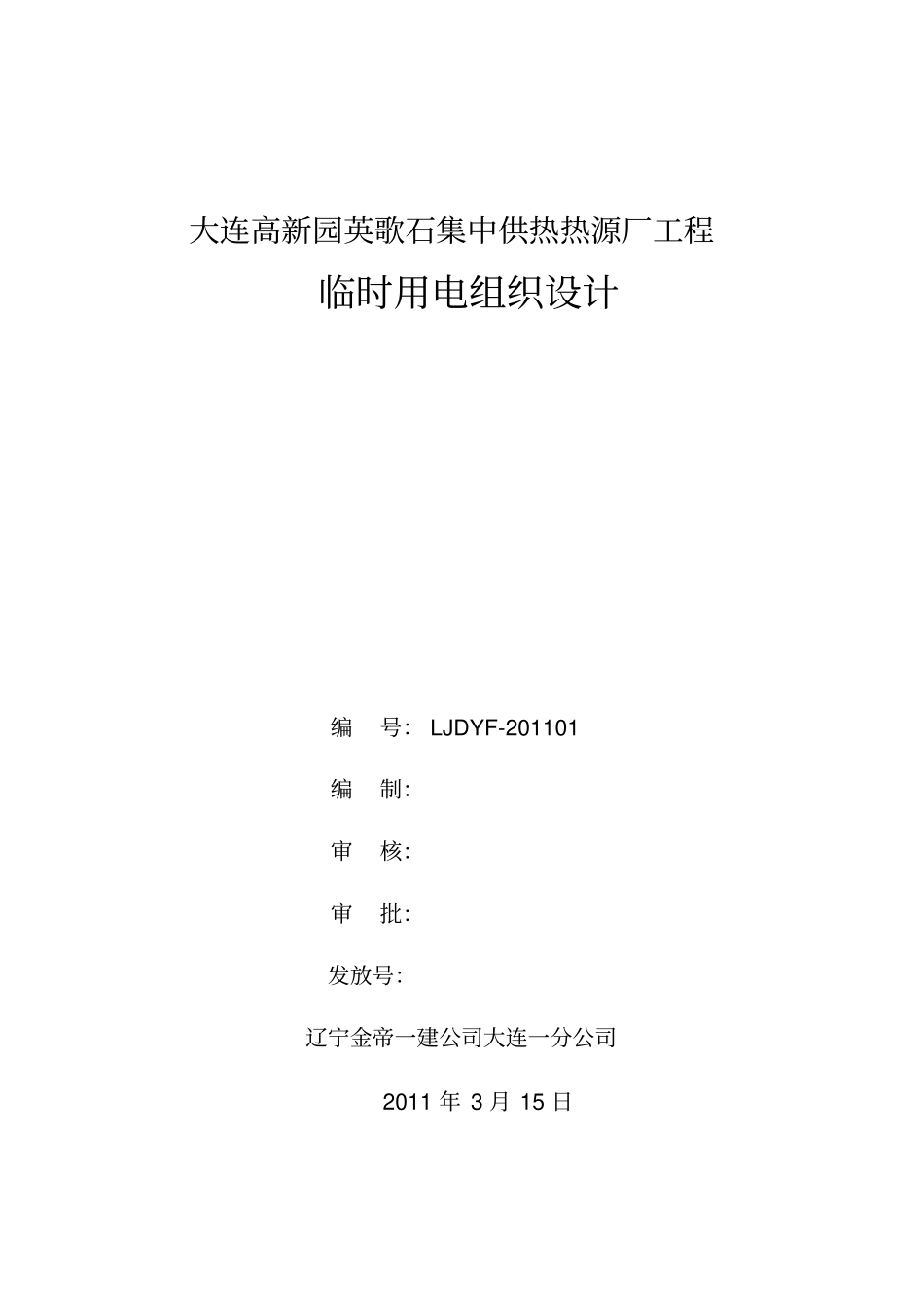

大连高新园英歌石集中供热热源厂工程临时用电组织设计编号： LJDYF-201101编制：审核：审批：发放号：辽宁金帝一建公司大连一分公司2011 年 3 月 15 日目录第一章 工程概况1第二章 临时用电供配电系统和保护系统设计2第三章 用电负荷计算及配电箱设计方案4第四章线路敷设10第五章防雷设计12第六章现场临时用电设施管理13第七章施工现场临时用电布置图 16辽 宁 金 帝 一 建 大 连 一 分 公 司1第一章工程概述英歌石集中供热工程位于大连高新园区英歌石，建设单位：大连广源热力有限公司。设备有一台 70wm和 4 台 wm锅炉、锅炉房火险危险类为丁类。合理使用年限为50 年、耐火等级二级、抗震设防为7 度、建筑性质框排架结构。建筑层数地上两层局部四层。建筑面积：11368.m2,建筑高度 27.7m。第二章 临时用电供配电系统和保护系统设计2.1 设计依据《施工现场临时用电安全技术规范》JGJ46-2005；2.2 技术要求本工程现场临时供电按《施工现场临时用电安全技术规范》设计并组织施工，供配电采用 TN— S 接零保护系统，按“三级配电两级保护” 、“一机一闸一箱一漏”设计施工， PE线与 N线严格分开使用。接地电阻不大于4 欧姆，施工现场所有防雷装置接地电阻不大于30 欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1 秒。辽 宁 金 帝 一 建 大 连 一 分 公 司2三级配电示意图如下：三级配电示意图2.2.1 系统说明所有用于临时用电设施的材料及元器件必须为合格品，出厂证件齐全，并经过检测合格。2.2.2 配电箱要求总配电箱分配电箱开关箱辽 宁 金 帝 一 建 大 连 一 分 公 司3①现场内配电总箱、分配电箱及开关箱均为安检站备案的标准铁制配电箱。箱内隔离开关、漏电保护器要与负荷功率、 容量相匹配（一般为用电电流的1.5 倍）。②总配电箱及开关箱内设置漏电保护器。 （漏电保护器额定漏电动作电流应大于 30 毫安，开关厢漏电动作时间不大于0.1 秒，总配电箱内额定漏电动作时间应大于 0.1 秒，但其额定漏电动作电流与额定动作漏电时间的乘积不应大于30mA.s）③箱内开关间距 100A以下不小于 30mm，150A以上不小于 50mm。④分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区一般设置一台分电箱， 分配电箱距开关箱不大于30m，对于现场设备要求设独立开关箱（开关箱距设备在3m以内）。⑤配电箱、开关箱应装设端正、牢...
