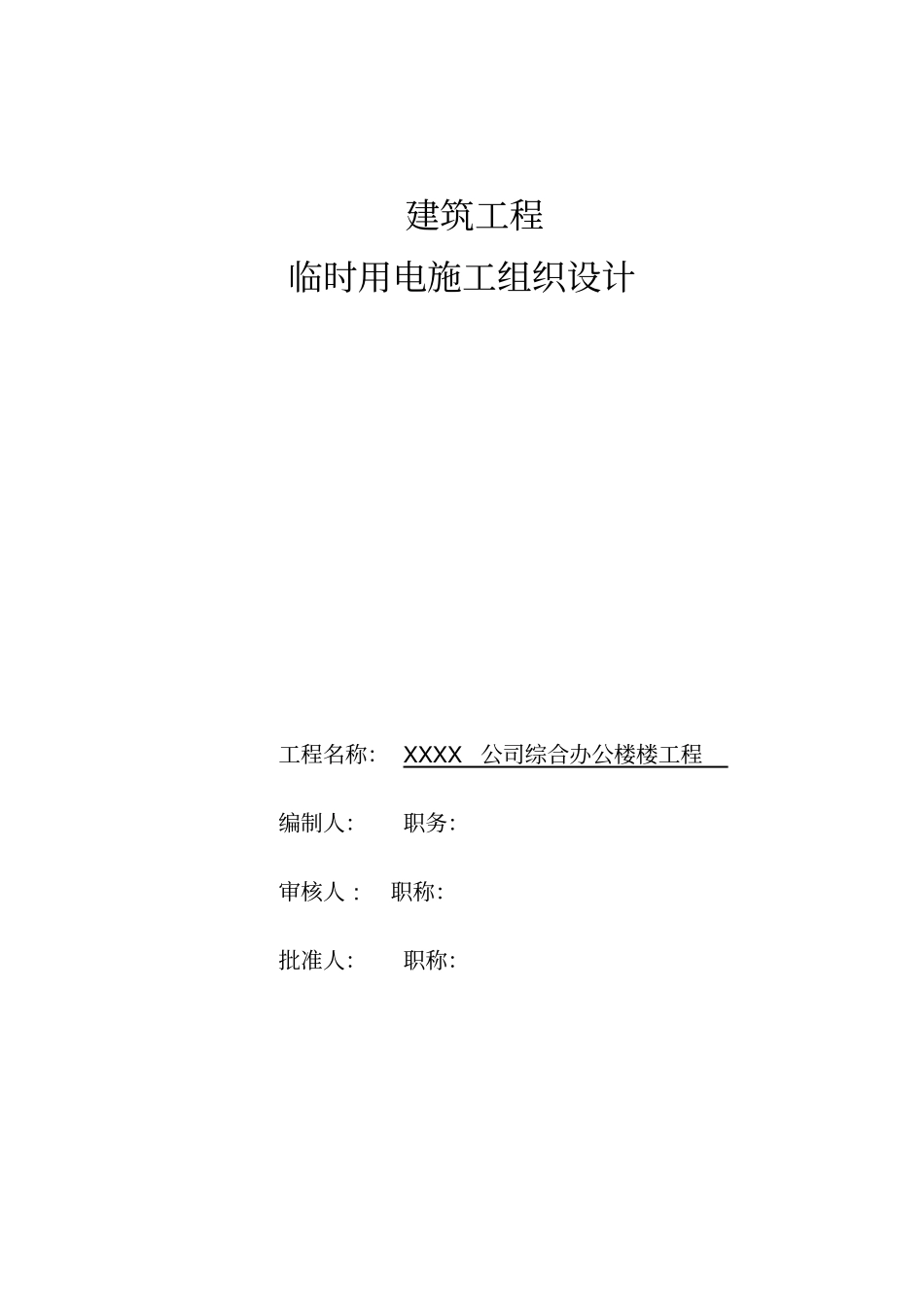

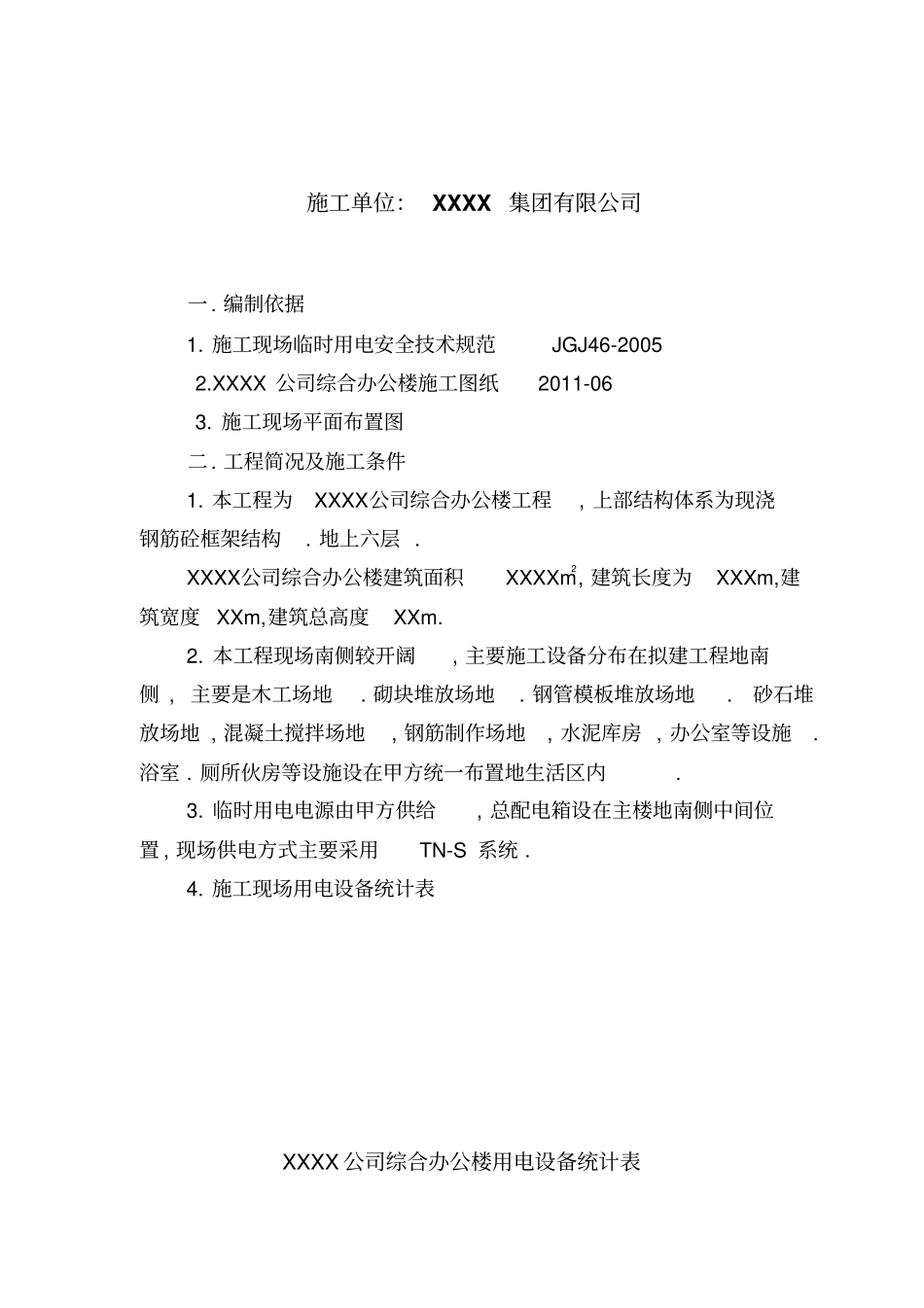

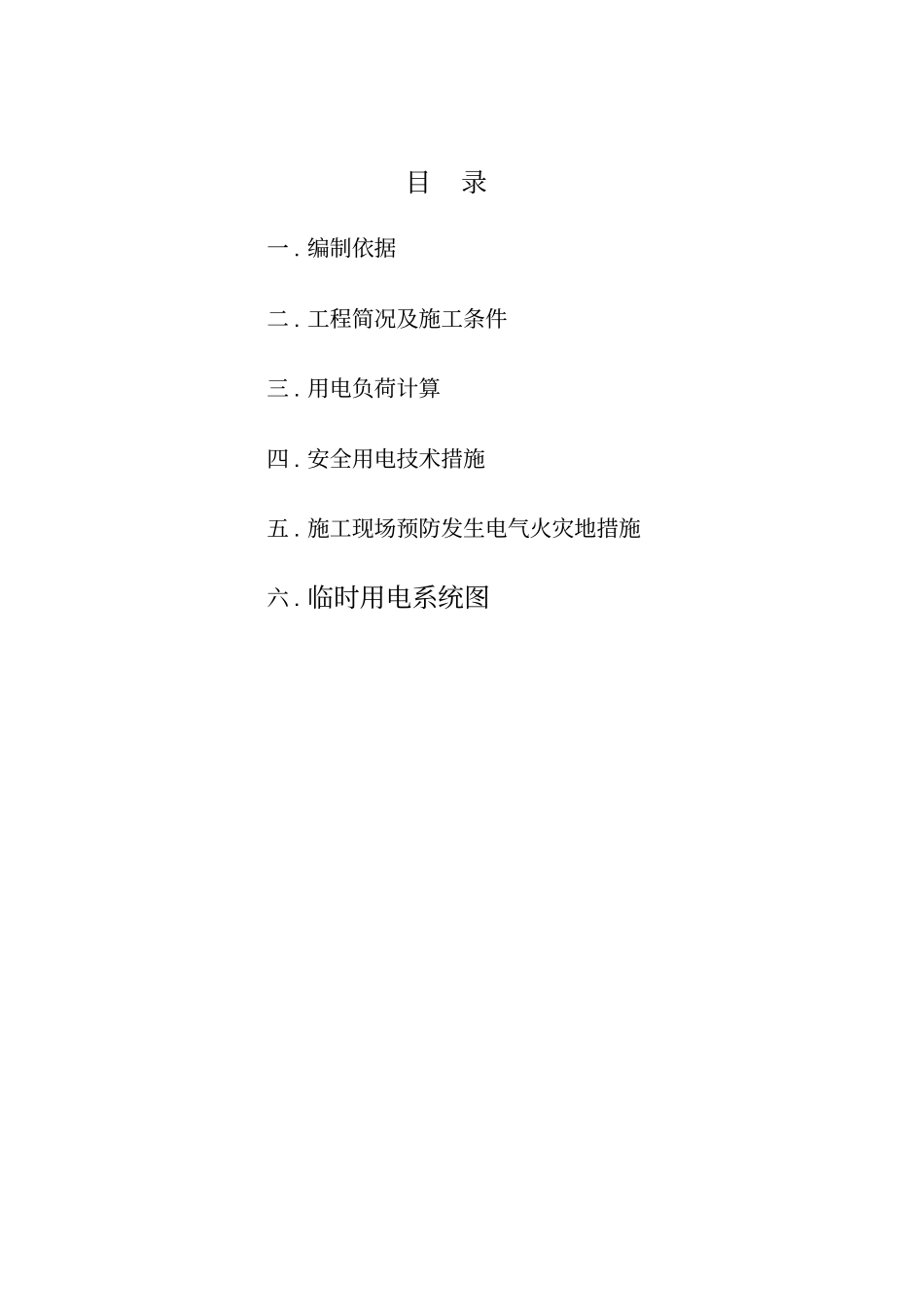

建筑工程临时用电施工组织设计工程名称： XXXX公司综合办公楼楼工程编制人：职务：审核人 : 职称：批准人：职称：目录一 . 编制依据二 . 工程简况及施工条件三 . 用电负荷计算四 . 安全用电技术措施五 . 施工现场预防发生电气火灾地措施六 . 临时用电系统图施工单位： XXXX 集团有限公司一. 编制依据1. 施工现场临时用电安全技术规范JGJ46-2005 2.XXXX 公司综合办公楼施工图纸 2011-06 3. 施工现场平面布置图二. 工程简况及施工条件1. 本工程为XXXX公司综合办公楼工程, 上部结构体系为现浇钢筋砼框架结构. 地上六层 . XXXX公司综合办公楼建筑面积XXXXm2, 建筑长度为XXXm,建筑宽度XXm,建筑总高度XXm. 2. 本工程现场南侧较开阔, 主要施工设备分布在拟建工程地南侧 , 主要是木工场地. 砌块堆放场地. 钢管模板堆放场地. 砂石堆放场地 , 混凝土搅拌场地, 钢筋制作场地, 水泥库房 , 办公室等设施.浴室 . 厕所伙房等设施设在甲方统一布置地生活区内. 3. 临时用电电源由甲方供给, 总配电箱设在主楼地南侧中间位置 , 现场供电方式主要采用TN-S 系统 . 4. 施工现场用电设备统计表XXXX 公司综合办公楼用电设备统计表设备名称数量（台）型号及名牌技术数据合计功率 Pe (KW) 塔吊3 QTZ40 40 KW 380V 3×40=120KW 砼搅拌机2 JZC350 5.5 KW 380V 2×5.5=11KW 插入式振动器4 ZN-70 2.2 KW 380V 2.2 ×4=8.8KW 平板振动器2 PB3.0 2.2 KW 380V 2×2.2=4.4KW电焊机2 ZX7-400 18.4KW 380V 2×18.4=36.8KW钢筋弯曲机1 GW40 3 KW 380V 1×3=3KW钢筋切断机1 GQ40 2.2 KW 380V 1×2.2=2.2KW箍筋弯曲机1 G.F-20 2.2KW 380V 1×2.2=2.2KW钢筋调直机1 GT4-10 4 KW 380V 1×4=4KW圆盘锯1 MJ104A 3 KW 380V 1×3=3KW潜水泵1 3 KW 380V 1×3=3KW 室内外照明30KW 30KW 合计161.6+30+36.8=222.9KW 三. 负荷计算1. 施工现场用电距离较短 , 不考虑电压降 , 系统总容量为：∑Ｐ １P=1.05( K1 - + K3∑Ｐ 3 ) cosφ 0.7×161.6 =1.05 ×（ +0.7 ×36.8 ） 0.75 = 185.42 （KW）按导线地允许电流选择：AUPI线72.281380342.185100031000电源至总配电箱采用截面为（3×150+2×70）铝铠电缆线 . 2.AL1 路：圆盘锯 . 室内外照明（ 30 KW）1）总箱至分箱导线选择ACOSUPI线85.6675.03803)303(100031000查表选用（3×25+2×16）防水...
