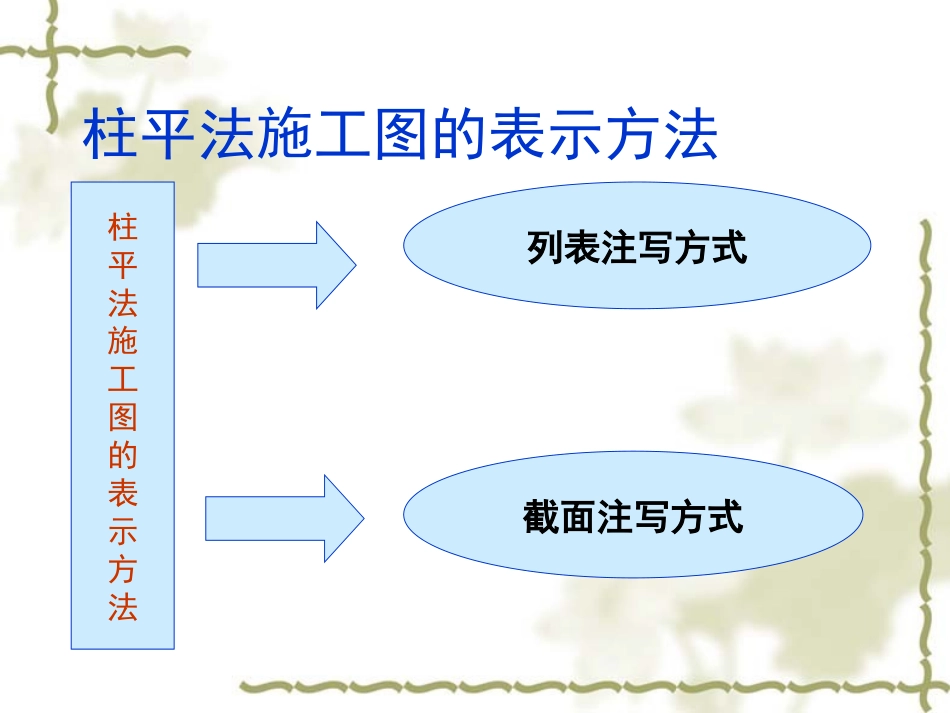

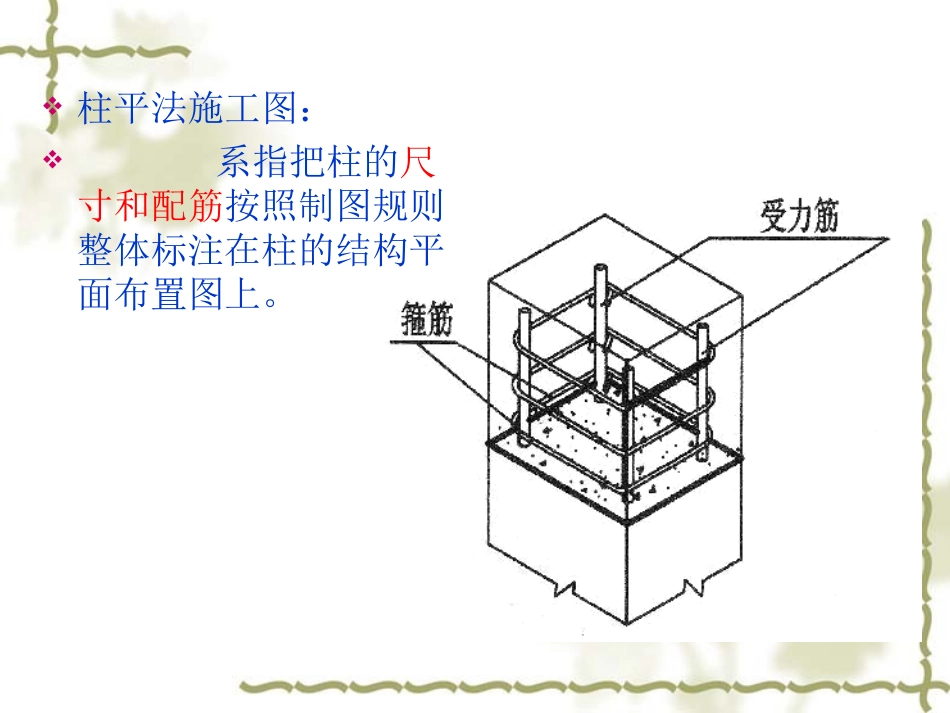

柱平法施工图：系指把柱的尺寸和配筋按照制图规则整体标注在柱的结构平面布置图上。柱平法施工图的表示方法柱平法施工图的表示方法截面注写方式列表注写方式一、柱平法标注——列表注写方式列表注写方式——系在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号,在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式来表达柱平法施工图5二、柱平法标注——截面注写方式截面注写方式——在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋数值的方式来表达柱平法施工图。<一>截面注写的表达方法1、在柱平面布置图中，从同一编号的柱选出一根柱为代表，在原位置上按一定比例放大绘制柱截面配筋图，在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋。2、柱的纵筋数量及箍筋形式直接画在大样图上，并集中标注在大样图旁边。<二>截面注写的内容1、注写柱编号。2、截面尺寸：1）集中标注：矩形b×h；圆形D2）原位标注：柱截面与轴线关系3、柱纵筋：1）纵筋直径不同：集中注写：角筋原位注写：各边中部筋2）纵筋直径相同：集中注写全部纵筋。4、箍筋的级别、直径及加密区与非加密区的间距。9角筋4根22一侧中部筋4根20全部纵筋22根22柱编号框架柱箍筋数量截面尺寸柱截面与轴线的关系柱类型代号序号框架柱KZXX框支柱KZZXX芯柱XZXX梁上柱LZXX剪力墙上柱QZXX<三>截面注写的有关说明1、如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。2、可以根据具体情况，在一个柱平面布置图上加用小括号“（）”或尖括号“<>”来区分和表达不同标准层的注写数值。小结1、截面注写方式与柱平法施工图列表注写方式的不同点：1）、截面注写方式是在原位置上按比例放大后直接标注，列表注写方式利用柱表进行标注；2）、截面注写方式需要每个柱段绘制一个柱平法施工图，而列表注写方式不用。2、截面注写方式优点：比较直观;缺点：绘图工作量大。列表注写方式优点：绘图工作量小；缺点：不够直观。3、截面注写方式和列表注写方式的应用：柱在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。作业根据柱表绘制KZ1在37.470—59.470柱段上的截面注写示意图。
