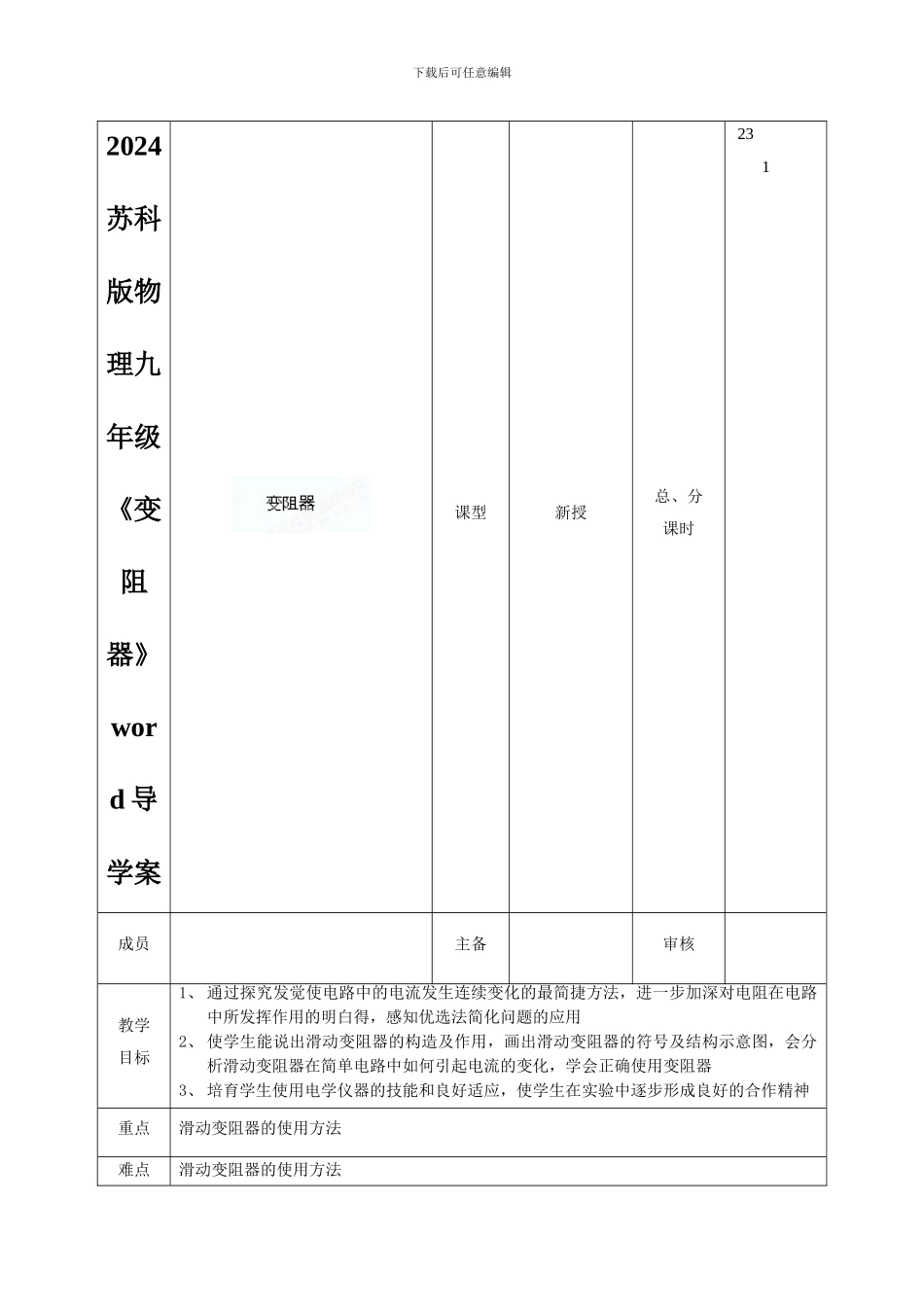

下载后可任意编辑2024苏科版物理九年级《变阻器》word 导学案课型新授总、分课时 23 1 成员主备审核教学目标1、 通过探究发觉使电路中的电流发生连续变化的最简捷方法，进一步加深对电阻在电路中所发挥作用的明白得，感知优选法简化问题的应用2、 使学生能说出滑动变阻器的构造及作用，画出滑动变阻器的符号及结构示意图，会分析滑动变阻器在简单电路中如何引起电流的变化，学会正确使用变阻器3、 培育学生使用电学仪器的技能和良好适应，使学生在实验中逐步形成良好的合作精神 重点滑动变阻器的使用方法难点滑动变阻器的使用方法下载后可任意编辑学法指导教与学的过程个备课前导学1、 阻碍电阻的因素有_________、_________、____________。2、 改变灯的亮度有哪些方法：__________________________________ ______________________________________________________________ 其中哪种方法最简单，最易操作？3、按图所示连接电路，N 端固定，闭合开关后，将 M 端在铅笔芯上左右移动，以改变接入电路的长度，观看电流表的示数和电灯的亮度。M 向左端移动时，接入电路铅笔芯的长度变__，电流表的示数________，灯的亮度________。M 向右端移动时，接入电路铅笔芯的长度变__，电流表的示数________，灯的亮度________。 引起电流变化的缘故是什么？探究发现变阻器的原理：变阻器的分类：滑动变阻器的结构： ①为表面涂有绝缘漆的电阻丝②为瓷管③为金属滑片P④为金属杆⑤为支架(在图中标出序号)滑动变阻器的结构示意图： 电路符号:滑动变阻器的使用方法：接线柱接法接 ac ap 接入电路，p 向左移，电阻变______ p 向右移，电阻变______接 ad ___接入电路，p 向左移，电阻变______p 向右移，电阻变______ 下载后可任意编辑 接 bc ___ 接 入 电路，p 向左移，电阻变______p 向右移，电阻变______接 bd ___接入电路，p 向左移，电阻变______ p 向右移，电阻变______接 ab ___接入电路，p 向左移，电阻______p 向右移，电阻______接 cd ___接入电路，p 向左移，电阻______P向右移，电阻______ 总结滑动变阻器的的使用方法: 滑动变阻器的作用：名牌的含义：10Ω： 2A:巩固运用1．如下左图是滑动变阻器的示意图，各段阻值如下，RAB =50，RAp =20，则 RBp＝ ，RCD＝ ，RAC＝ ，RBC＝ ，RAD= ，RBD= 。下载后可任意编辑2.如上中图所示变阻箱的阻值是 。3.在上右图所示电路中，若在 a、b 两...
