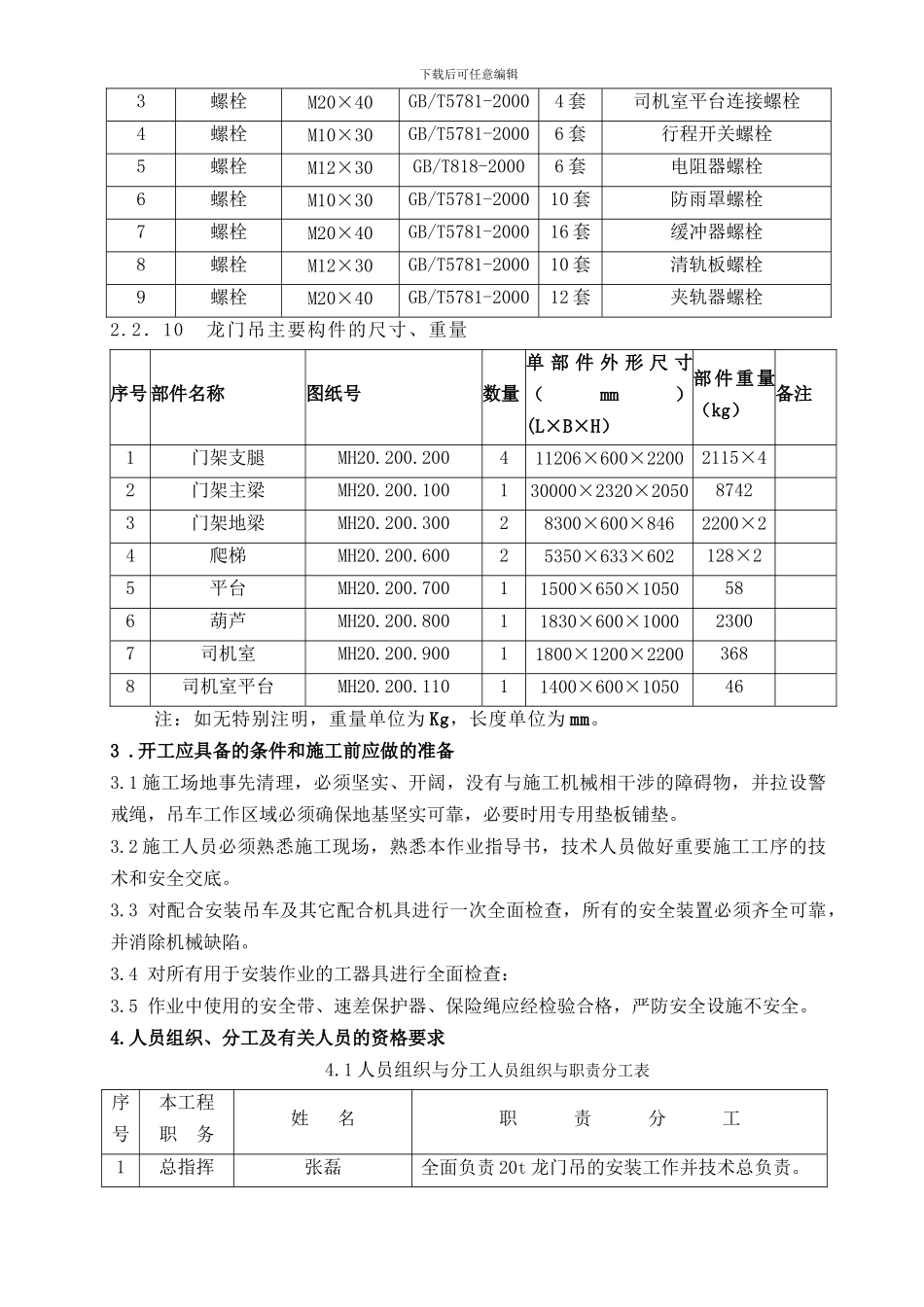

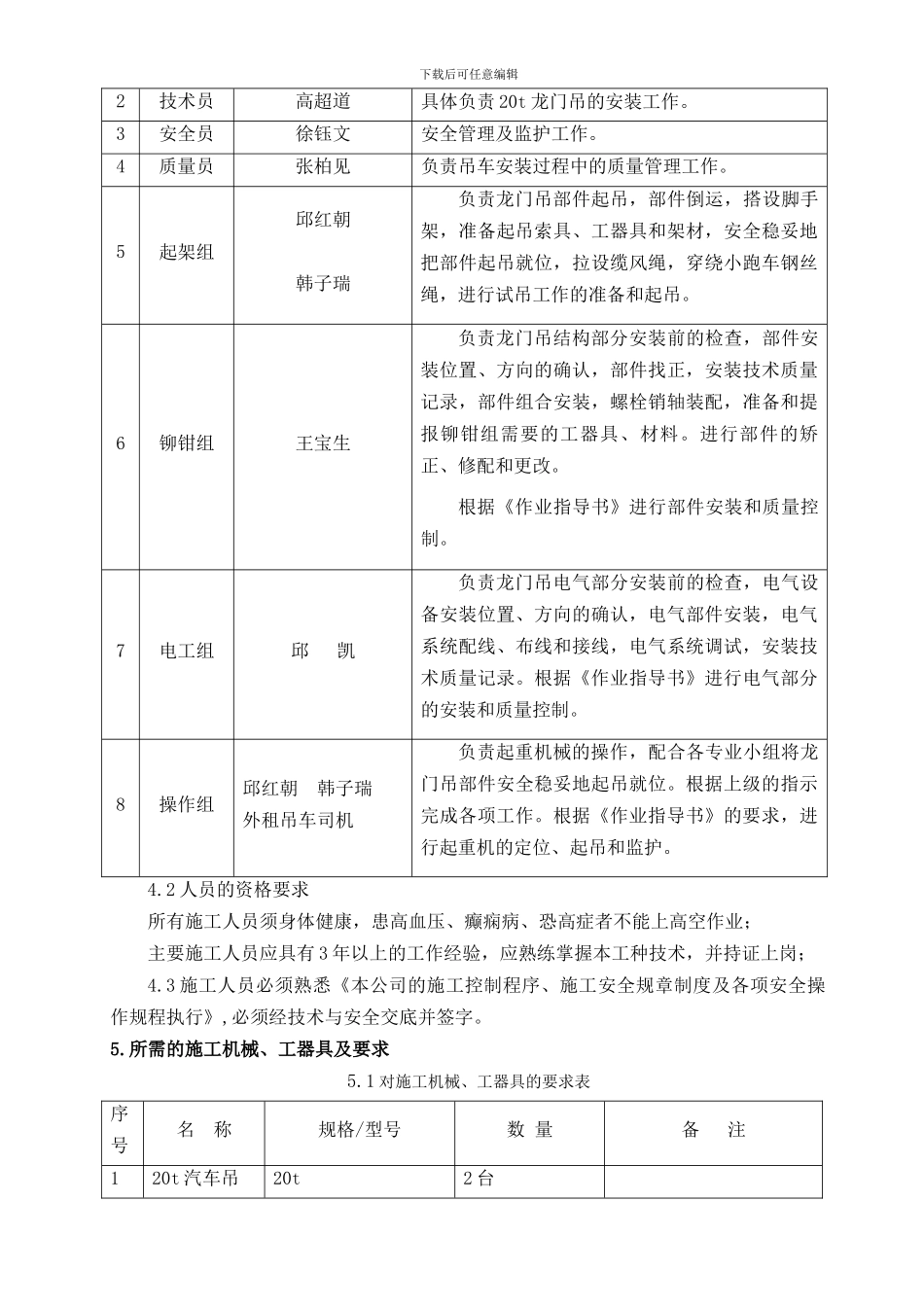

下载后可任意编辑龙门吊安装施工方案1．编制依据：1.1 《电力建设安全工作规程》DL5009.1--20241.2 《电力建设安全健康与环境管理工作规定》1.3 《大型起重机械的选型、安装和拆卸管理规定》1.4 《电力建设起重机械安全监察规定》1.5 《起重机械用钢丝绳检验和报废有用法律规范》（GB5972—86）1.6 新密电厂二期工程输煤系统工程施工组织总设计1.7 公司重大危险因素/环境因素管理方案、控制程序1.8 MH20T-20m 悬 5/5Mh=9m 龙门吊图纸及使用说明书2．工程概况2．1 我单位正准备安装一台电动葫芦门式起重机，安装位置是我工程承接的新密电厂二期 2×1000MW 机组扩建工程输煤系统工程区域范围内的加工制作区至全厂布置西南角处，根据作业区钢结构的生产、运输的需要，将跨度为 20 m 的龙门吊，由轨道铺设行走占地约 1800㎡。2.2 产品介绍、施施工场地点和施工范围：根据工程现场工作需要，将在作业区钢结构制作场安装一台 20t 龙门吊。该机资产编号:TS2410341-2024，主要组成部分包括：刚性腿、挠性腿、桥架、葫芦轨道、行走台车及操作、运行机构。2.2.1 型号：MH20T-20m 悬 5/5Mh=9m2.2．2 外型尺寸：长×宽×高 30×8.3×14.12.2．3 跨度：20 m2.2．4 额定起重量：20 t2.2，5 起升高度：9 m2.2．6 起升速度：3.5 m/min.2.2．7 大车运行速度：22.8 m/min.2.2．8 整机总功率：36.7KM2.2．9 整机总重量：24.6 t为保证安装作业的安全顺利进行，保证机械和人员生命财产不受损失，特编制本作业指导书，本安装方案本次安装任务由河南省中原矿山设备有限公司负责施工。2.2．9 主要安装工作量 MH20T-20m 悬 5/5Mh=9m 龙门吊安装螺栓一览表序号名称规格型号国标代号数量备注1螺栓M20×65GB/T5781-2000248 套支腿连接螺栓2螺栓M20×40GB/T5781-20008 套司机室连接螺栓下载后可任意编辑3螺栓M20×40GB/T5781-20004 套司机室平台连接螺栓4螺栓M10×30GB/T5781-20006 套行程开关螺栓5螺栓M12×30GB/T818-20006 套电阻器螺栓6螺栓M10×30GB/T5781-200010 套防雨罩螺栓7螺栓M20×40GB/T5781-200016 套缓冲器螺栓8螺栓M12×30GB/T5781-200010 套清轨板螺栓9螺栓M20×40GB/T5781-200012 套夹轨器螺栓2.2．10 龙门吊主要构件的尺寸、重量序号 部件名称图纸号数量单 部 件 外 形 尺 寸 （mm） (L×B×H）部件重量（kg）备注1门架支腿MH20.200.200411206×600×22002115×4 2门架主梁MH20.200.100130000...
