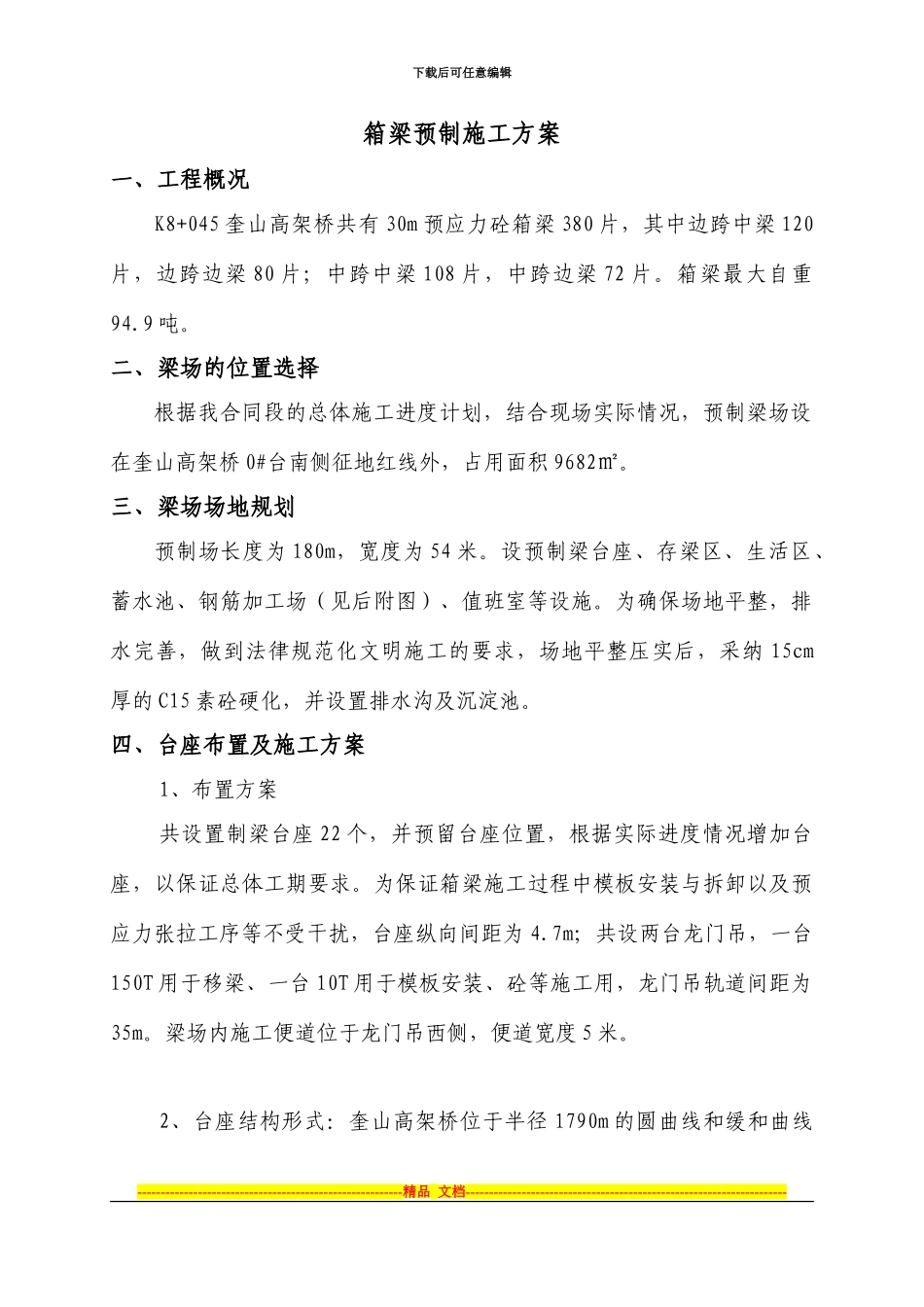

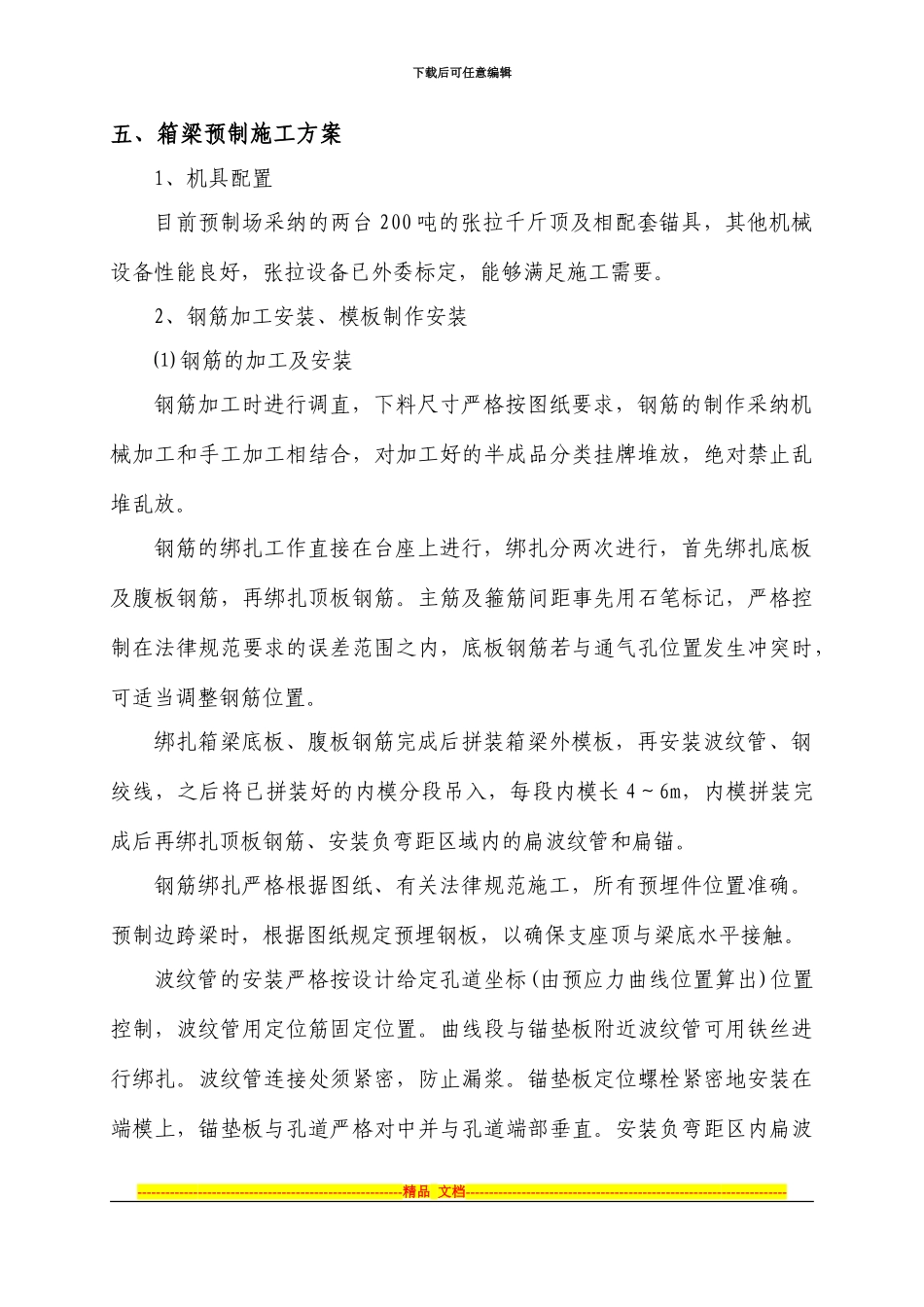

下载后可任意编辑箱梁预制施工方案一、工程概况K8+045 奎山高架桥共有 30m 预应力砼箱梁 380 片，其中边跨中梁 120片，边跨边梁 80 片；中跨中梁 108 片，中跨边梁 72 片。箱梁最大自重94.9 吨。二、梁场的位置选择根据我合同段的总体施工进度计划，结合现场实际情况，预制梁场设在奎山高架桥 0#台南侧征地红线外，占用面积 9682㎡。三、梁场场地规划预制场长度为 180m，宽度为 54 米。设预制梁台座、存梁区、生活区、蓄水池、钢筋加工场（见后附图）、值班室等设施。为确保场地平整，排水完善，做到法律规范化文明施工的要求，场地平整压实后，采纳 15cm 厚的 C15 素砼硬化，并设置排水沟及沉淀池。四、台座布置及施工方案1、布置方案共设置制梁台座 22 个，并预留台座位置，根据实际进度情况增加台座，以保证总体工期要求。为保证箱梁施工过程中模板安装与拆卸以及预应力张拉工序等不受干扰，台座纵向间距为 4.7m；共设两台龙门吊，一台150T 用于移梁、一台 10T 用于模板安装、砼等施工用，龙门吊轨道间距为35m。梁场内施工便道位于龙门吊西侧，便道宽度 5 米。2、台座结构形式：奎山高架桥位于半径 1790m 的圆曲线和缓和曲线---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑上，梁预制长度为 29.746m～30.253m 不等，考虑台座的通用性以及方便封锚施工，台座统一设成长度 30.6m，台座结构为： 基础：施工前清除预制场范围内表层松土，底层采纳厚度为 40cm 的C20 片石砼，宽度 140cm；上层采纳厚度为 35cm 的 C30 钢筋砼，宽度为91cm，施工时预埋底座锚固钢筋。面板： 8mm 厚钢板，台座面板两侧粘贴止浆橡胶条防止漏浆。台座顶面预拱度（反拱）值按抛物线进行布设，30m 箱梁反拱度根据设计图纸提供的参考值 17mm。以台座中心为起点向两端对称布设，计算公式为 Δ=17-17*X2/(150002)各点反拱值见下表。30m 台座 17mm 反拱布设表距台座中心X(m)0123456789101112131415反拱值Δ(mm)171717161615141312119864203、台座基础承载力验算当张拉完毕后，梁体起拱后压力主要集中在基础两端，故只验算两端承载力，经试验测定台座基底承载力最小为 210KPa，以最大重量 94.9 吨的 30m 预应力箱梁边梁验算，安全系数取 1.2，根据公式：σ=kP/A=1.2×(949/2)/(2.4×1.4)=169.5 KPa＜基...
