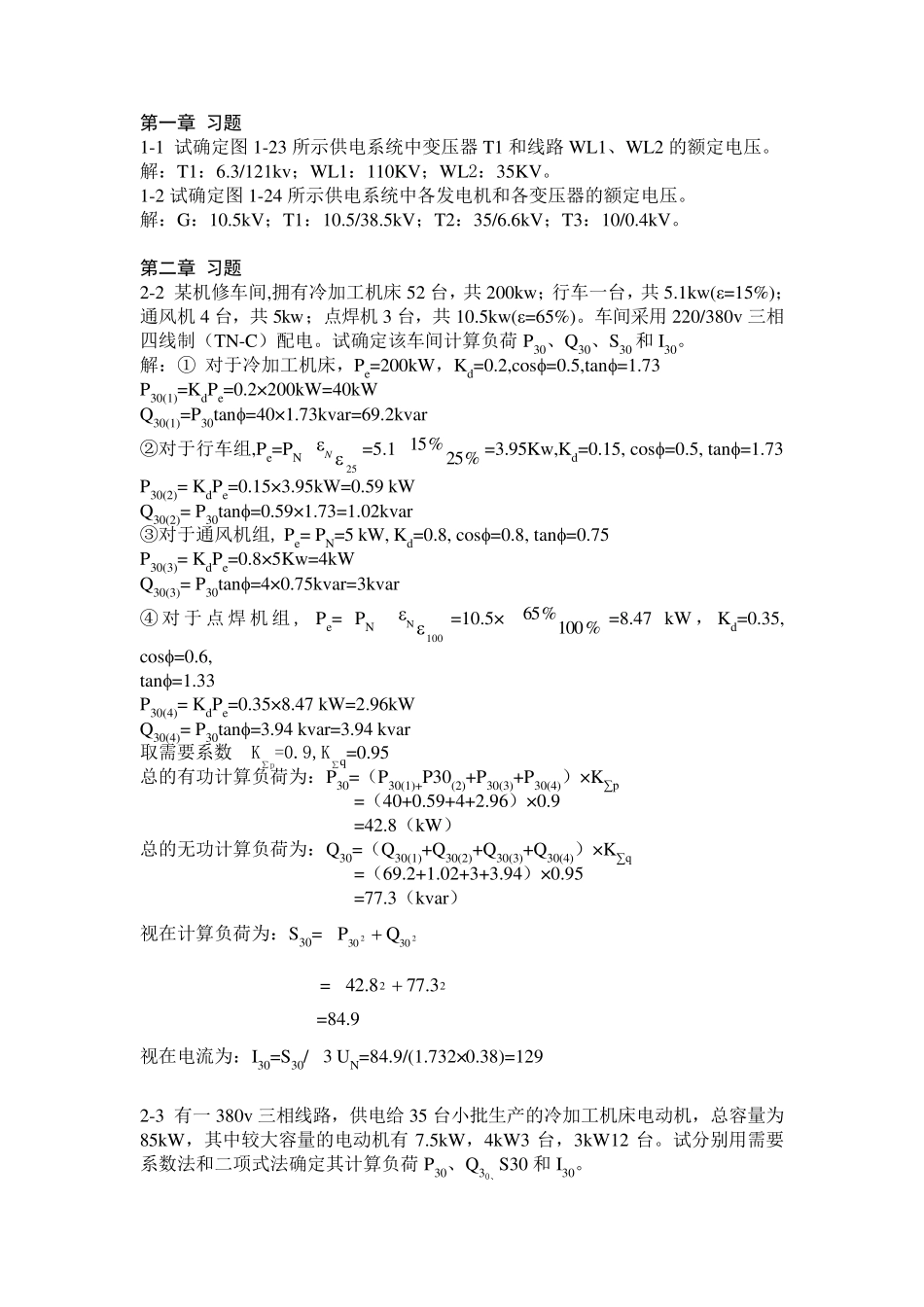

第一章 习题 1-1 试确定图1-23 所示供电系统中变压器T1 和线路WL1、WL2 的额定电压。 解：T1：6.3/121kv；WL1：110KV；WL2：35KV。 1-2 试确定图1-24 所示供电系统中各发电机和各变压器的额定电压。 解：G：10.5kV；T1：10.5/38.5kV；T2：35/6.6kV；T3：10/0.4kV。 第二章 习题 2-2 某机修车间,拥有冷加工机床52 台，共200kw；行车一台，共5.1kw(ε=15%)；通风机4 台，共5kw；点焊机3 台，共10.5kw(ε=65%)。车间采用220/380v 三相四线制（TN-C）配电。试确定该车间计算负荷P30、Q30、S30 和I30。 解：① 对于冷加工机床，Pe=200kW，Kd=0.2,cos=0.5,tan=1.73 P30(1)=KdPe=0.2×200kW=40kW Q30(1)=P30tan=40×1.73kvar=69.2kvar ②对于行车组,Pe=PN25N=5.1%25%15=3.95Kw,Kd=0.15, cos=0.5, tan=1.73 P30(2)= KdPe=0.15×3.95kW=0.59 kW Q30(2)= P30tan=0.59×1.73=1.02kvar ③对于通风机组, Pe= PN=5 kW, Kd=0.8, cos=0.8, tan=0.75 P30(3)= KdPe=0.8×5Kw=4kW Q30(3)= P30tan=4×0.75kvar=3kvar ④对于点焊机组, Pe= PN 100N=10.5×%100%65=8.47 kW ，Kd=0.35, cos=0.6, tan=1.33 P30(4)= KdPe=0.35×8.47 kW=2.96kW Q30(4)= P30tan=3.94 kvar=3.94 kvar 取需要系数 K∑p=0.9,K∑q=0.95 总的有功计算负荷为：P30=（P30(1)+P30(2)+P30(3)+P30(4)）×K∑ p =（40+0.59+4+2.96）×0.9 =42.8（kW） 总的无功计算负荷为：Q30=（Q30(1)+Q30(2)+Q30(3)+Q30(4)）×K∑ q =（69.2+1.02+3+3.94）×0.95 =77.3（kvar） 视在计算负荷为：S30=223030QP =223.778.42 =84.9 视在电流为：I30=S30/ 3 UN=84.9/(1.732×0.38)=129 2-3 有一380v 三相线路，供电给 35 台小批生产的冷加工机床电动机，总容量为85kW，其中较大容量的电动机有7.5kW，4kW3 台，3kW12 台。试分别用需要系数法和二项式法确定其计算负荷P30、Q30、S30 和I30。 解：㈠ 需要系数法 对于小批生产的冷加工机床电动机，取Kd=0.2，cos=0.5，tan=1.73 P30=KdPe=0.2×85kW=17kW Q30=P30tan=17×1.73kvar=29.4kvar S30= P30/ cos=17/0.5kv·A=34 kv·A I30= S30/ 3 UN=34/(1.732×0.38)A=51.7A ㈡二项式法 取b=0.14,c=0.4 PX=P16=(7.5×4×3+3×)kW=22.5kW P30=KdPe=bPe+cPX =(0.14×85+0.4×22.5)kW=20.9kW Q30=P30tan=20.9×1.73kvar=36.2kvar...
