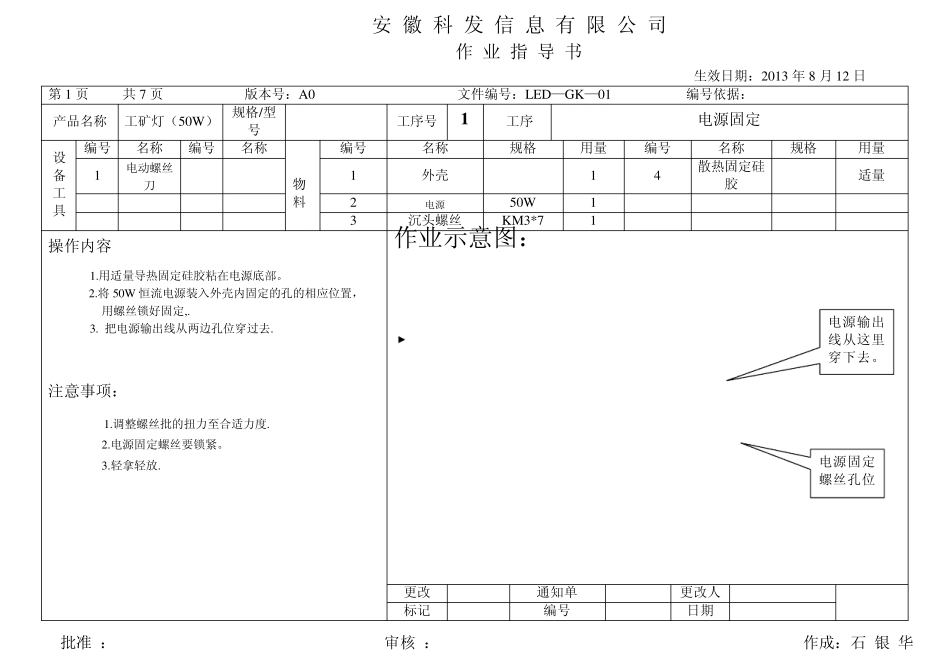

工矿灯作业指导书_第1页
1/7

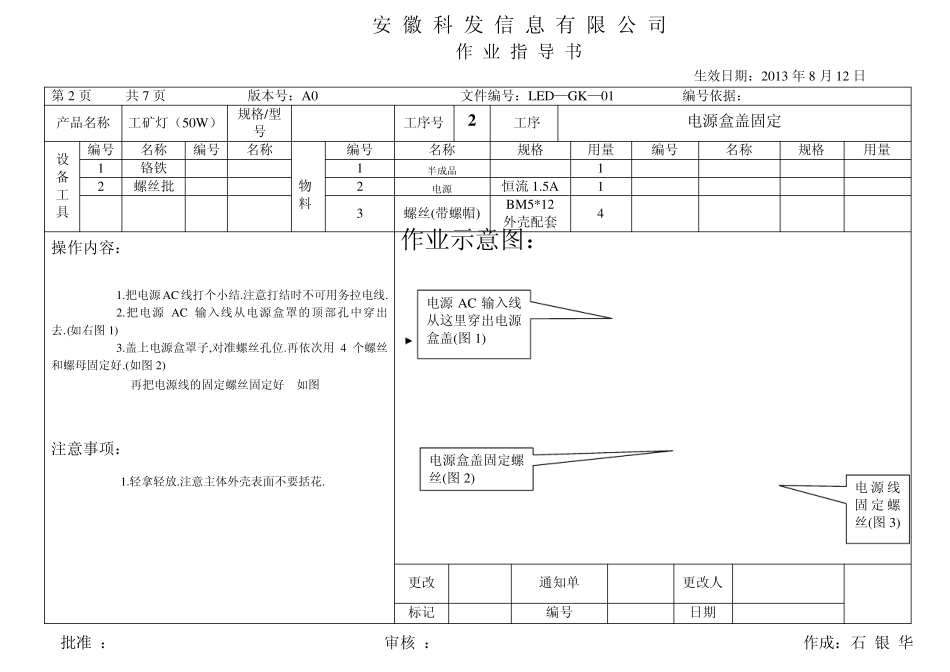

工矿灯作业指导书_第2页
2/7

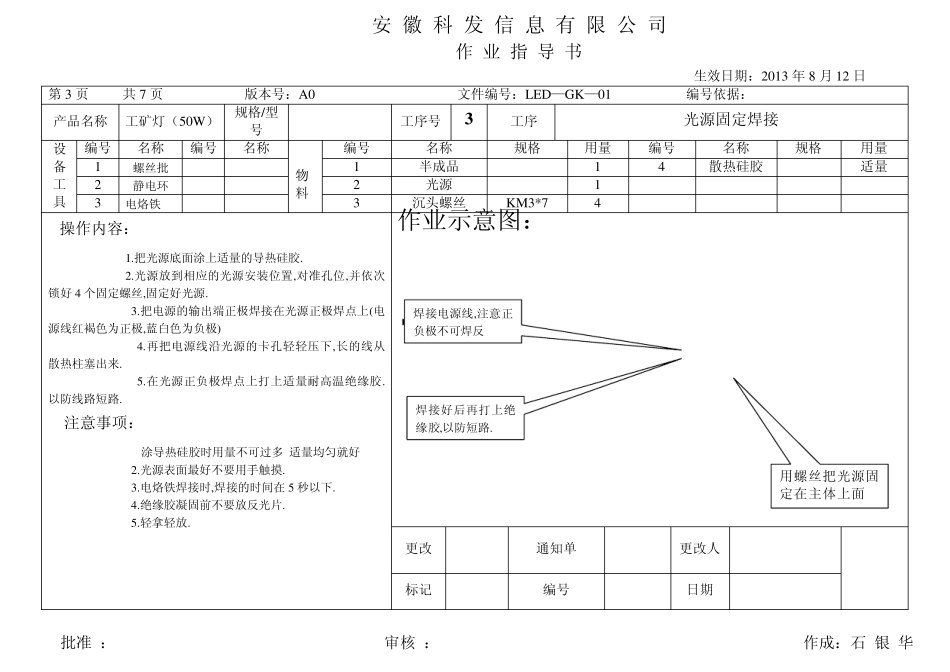

工矿灯作业指导书_第3页
3/7
安 徽 科 发 信 息 有 限 公 司 作 业 指 导 书 生效日期:2013 年8 月12 日 批准 : 审核 : 作成:石 银 华 第1 页 共7 页 版本号:A0 文件编号:LED—GK—01 编号依据: 产品名称 工矿灯(50W) 规格/型号 工序号 1 工序 电源固定 设 备 工 具 编号 名称 编号 名称 物 料 编号 名称 规格 用量 编号 名称 规格 用量 1 电动螺丝刀 1 外壳 1 4 散热固定硅胶 适量 2 电源 50W 1 3 沉头螺丝 KM3*7 1 操作内容 1.用适量导热固定硅胶粘在电源底部。 2.将 50W 恒流电源装入外壳内固定的孔的相应位置, 用螺丝锁好固定,. 3. 把电源输出线从两边孔位穿过去. 注意事项: 1.调整螺丝批的扭力至合适力度. 2.电源固定螺丝要锁紧。 3.轻拿轻放. 作业示意图: 更改 通知单 更改人 标记 编号 日期 电源固定螺丝孔位 电源输出线从这里穿下去。 安 徽 科 发 信 息 有 限 公 司 作 业 指 导 书 生效日期:2013 年8 月12 日 批准 : 审核 : 作成:石 银 华 第2 页 共7 页 版本号:A0 文件编号:LED—GK—01 编号依据: 产品名称 工矿灯(50W) 规格/型号 工序号 2 工序 电源盒盖固定 设 备 工 具 编号 名称 编号 名称 物 料 编号 名称 规格 用量 编号 名称 规格 用量 1 铬铁 1 半成品 1 2 螺丝批 2 电源 恒流 1.5A 1 3 螺丝(带螺帽) BM5*12 外壳配套 4 操作内容: 1.把电源AC线打个小结.注意打结时不可用务拉电线. 2.把电源 AC 输入线从电源盒罩的顶部孔中穿出 去.(如右图 1) 3.盖上电源盒罩子,对准螺丝孔位.再依次用 4 个螺丝和螺母固定好.(如图 2) 4.再把电源线的固定螺丝固定好.(如图 3) 注意事项: 1.轻拿轻放.注意主体外壳表面不要括花. 作业示意图: 更改 通知单 更改人 标记 编号 日期 电 源 线固 定 螺丝(图 3) 电源 AC 输入线从这里穿出电源盒盖(图 1) 电源盒盖固定螺丝(图 2) 安 徽 科 发 信 息 有 限 公 司 作 业 指 导 书 生效日期:2013 年8 月12 日 批准 : 审核 : 作成:石 银 华 第3 页 共7 页 版本号:A0 文件编号:LED—GK—01 编号依据: 产品名称 工矿灯(50W) 规格/型号 工序号 3 工序 光源固定焊接 设 备 工 具 编号 名称 编号 名称 物 料 编号 名称 规格 用量 编...
