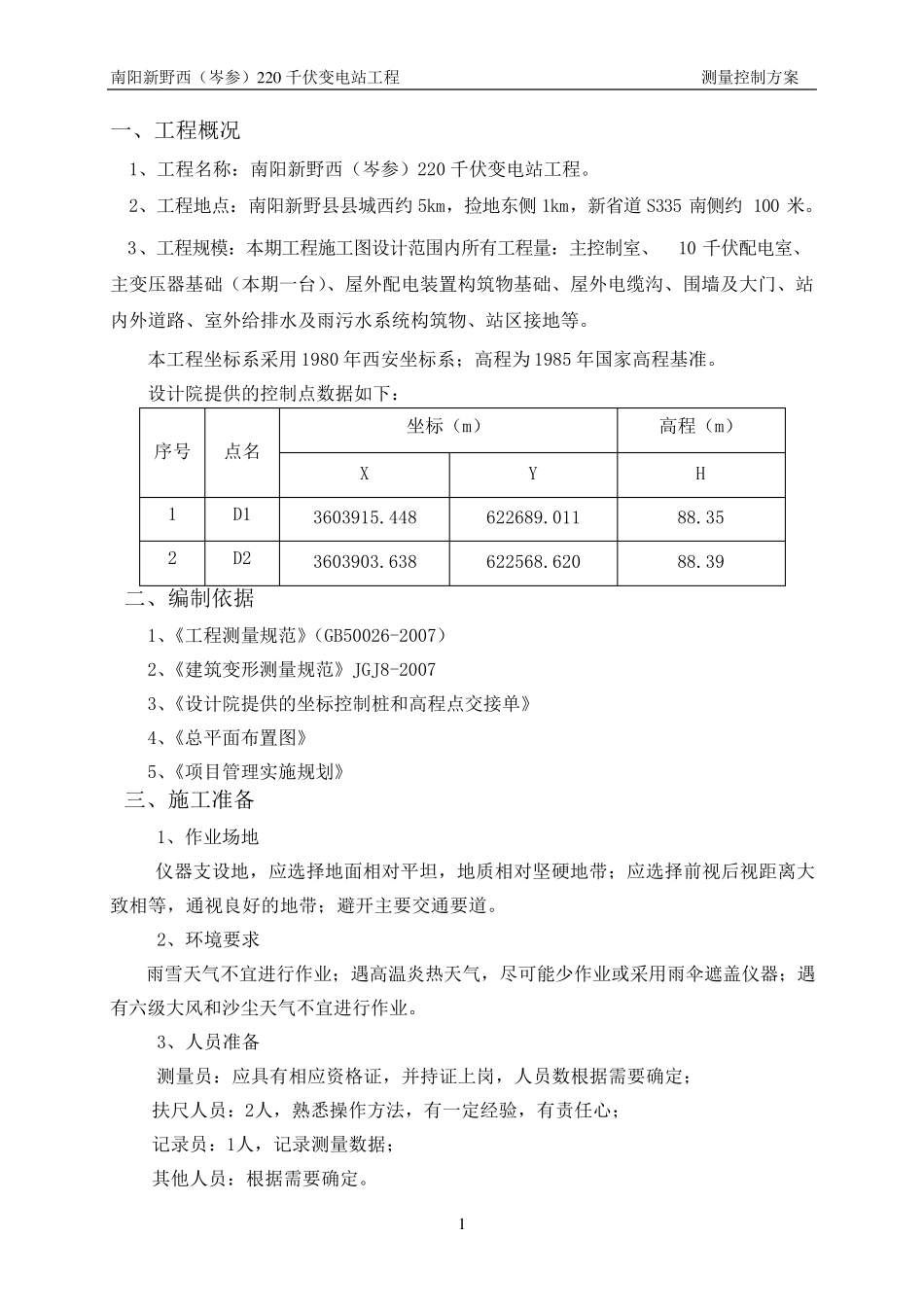

南阳新野西（岑参）2 2 0 千伏变电站工程 测量控制方案 目 录 一、工程概况 ................................................... 1 二、编制依据 ................................................... 1 三、施工准备 ................................................... 1 四、测量控制桩 ................................................. 2 五、测量方法 ................................................... 2 六、质量控制措施 ............................................... 5 七、安全措施 ................................................... 6 南阳新野西（岑参）2 2 0 千伏变电站工程 测量控制方案 1 一、工程概况 1、工程名称：南阳新野西（岑参）220 千伏变电站工程。 2、工程地点：南阳新野县县城西约 5km，捡地东侧 1km，新省道 S335 南侧约 100 米。 3、工程规模：本期工程施工图设计范围内所有工程量：主控制室、10 千伏配电室、主变压器基础（本期一台）、屋外配电装置构筑物基础、屋外电缆沟、围墙及大门、站内外道路、室外给排水及雨污水系统构筑物、站区接地等。 本工程坐标系采用 1980 年西安坐标系；高程为 1985 年国家高程基准。 设计院提供的控制点数据如下： 序号 点名 坐标（m） 高程（m） X Y H 1 D1 3603915.448 622689.011 88.35 2 D2 3603903.638 622568.620 88.39 二、编制依据 1、《工程测量规范》（GB50026-2007） 2、《建筑变形测量规范》JGJ8-2007 3、《设计院提供的坐标控制桩和高程点交接单》 4、《总平面布置图》 5、《项目管理实施规划》 三、施工准备 1、作业场地 仪器支设地，应选择地面相对平坦，地质相对坚硬地带；应选择前视后视距离大致相等，通视良好的地带；避开主要交通要道。 2、环境 要求 雨雪 天 气 不 宜 进 行 作业；遇 高温 炎 热 天 气 ，尽 可 能 少 作业或 采用雨伞 遮 盖 仪器；遇有六 级 大风 和沙 尘 天 气 不 宜 进 行 作业。 3、人 员 准备 测量员 ：应具 有相应资 格 证 ，并 持 证 上 岗 ，人 员 数根 据需 要确 定 ； 扶 尺 人 员 ：2人 ，熟 悉 操 作方法 ，有一定 经 验 ，有责 任 心 ； 记 录 员 ：1人 ，记 录 测量数据； 其 他 人 员 ：根 据需 要确 定 。 南阳新野西（岑参）2 2...
