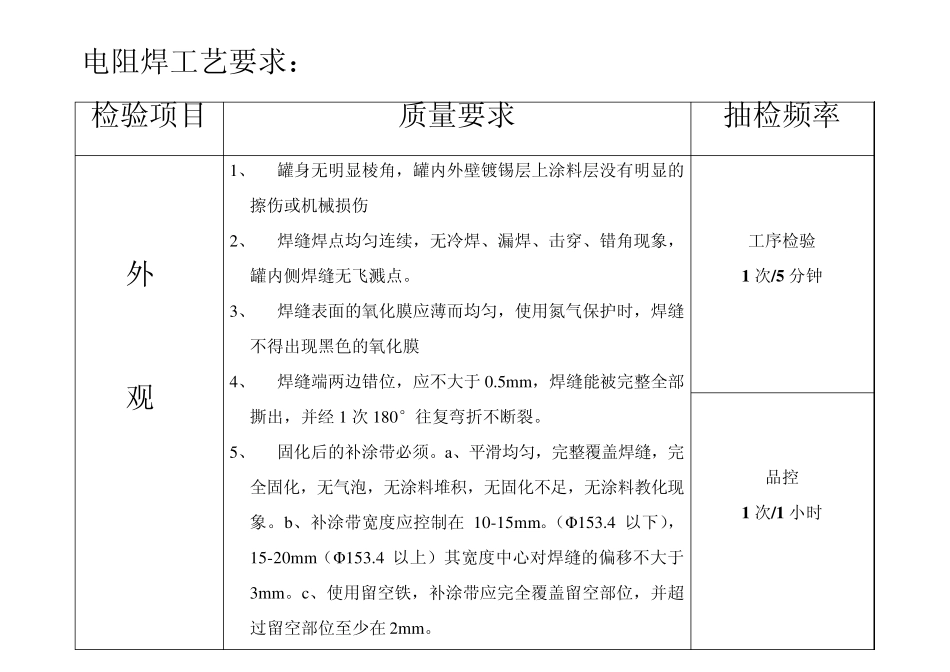

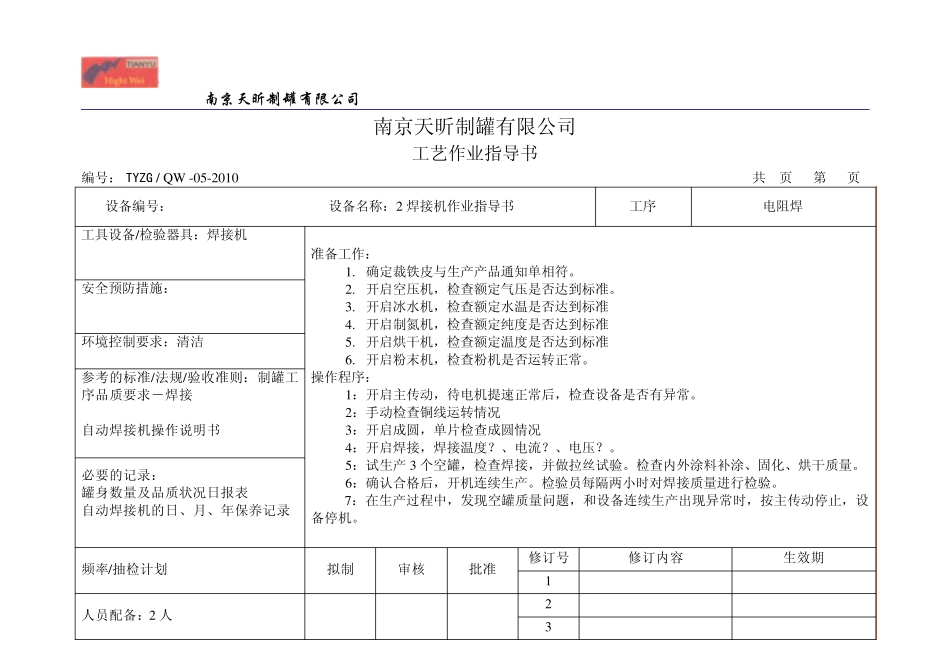

南京天昕制罐有限公司 南京天昕制罐有限公司 工艺作业指导书 编号： TYZG / QW -05-2010 共 页 第 页 设备编号： 设备名称：2 焊接机作业指导书 工序 电阻焊 工具设备/检验器具：焊接机 准备工作： 1. 确定裁铁皮与生产产品通知单相符。 2. 开启空压机，检查额定气压是否达到标准。 3. 开启冰水机，检查额定水温是否达到标准 4. 开启制氮机，检查额定纯度是否达到标准 5. 开启烘干机，检查额定温度是否达到标准 6. 开启粉末机，检查粉机是否运转正常。 操作程序： 1：开启主传动，待电机提速正常后，检查设备是否有异常。 2：手动检查铜线运转情况 3：开启成圆，单片检查成圆情况 4：开启焊接，焊接温度？、电流？、电压？。 5：试生产3 个空罐，检查焊接，并做拉丝试验。检查内外涂料补涂、固化、烘干质量。 6：确认合格后，开机连续生产。检验员每隔两小时对焊接质量进行检验。 7：在生产过程中，发现空罐质量问题，和设备连续生产出现异常时，按主传动停止，设备停机。 安全预防措施： 环境控制要求：清洁 参考的标准/法规/验收准则：制罐工序品质要求－焊接 自动焊接机操作说明书 必要的记录： 罐身数量及品质状况日报表 自动焊接机的日、月、年保养记录 频率/抽检计划 拟制 审核 批准 修订号 修订内容 生效期 1 人员配备：2 人 2 3 电阻焊工艺要求： 检验项目 质量要求 抽检频率 外 观 1、 罐身无明显棱角，罐内外壁镀锡层上涂料层没有明显的擦伤或机械损伤 2、 焊缝焊点均匀连续，无冷焊、漏焊、击穿、错角现象，罐内侧焊缝无飞溅点。 3、 焊缝表面的氧化膜应薄而均匀，使用氮气保护时，焊缝不得出现黑色的氧化膜 4、 焊缝端两边错位，应不大于0.5m m ，焊缝能被完整全部撕出，并经1 次180°往复弯折不断裂。 5、 固化后的补涂带必须。a、平滑均匀，完整覆盖焊缝，完全固化，无气泡，无涂料堆积，无固化不足，无涂料教化现象。b、补涂带宽度应控制在 10-15m m 。（Φ153.4 以下），15-20m m （Φ153.4 以上）其宽度中心对焊缝的偏移不大于3m m 。c、使用留空铁，补涂带应完全覆盖留空部位，并超过留空部位至少在 2m m 。 工序检验 1 次/5 分钟 品控 1 次/1 小时 共 页 第 页 设备编号： 设备名称：3 翻边滚筋二工位机 工序 翻边滚筋 工具设备/检验器具： 翻边滚筋机 准备工作： 1 ：检查压缩空气，是否达到额定要求。 2 ...
