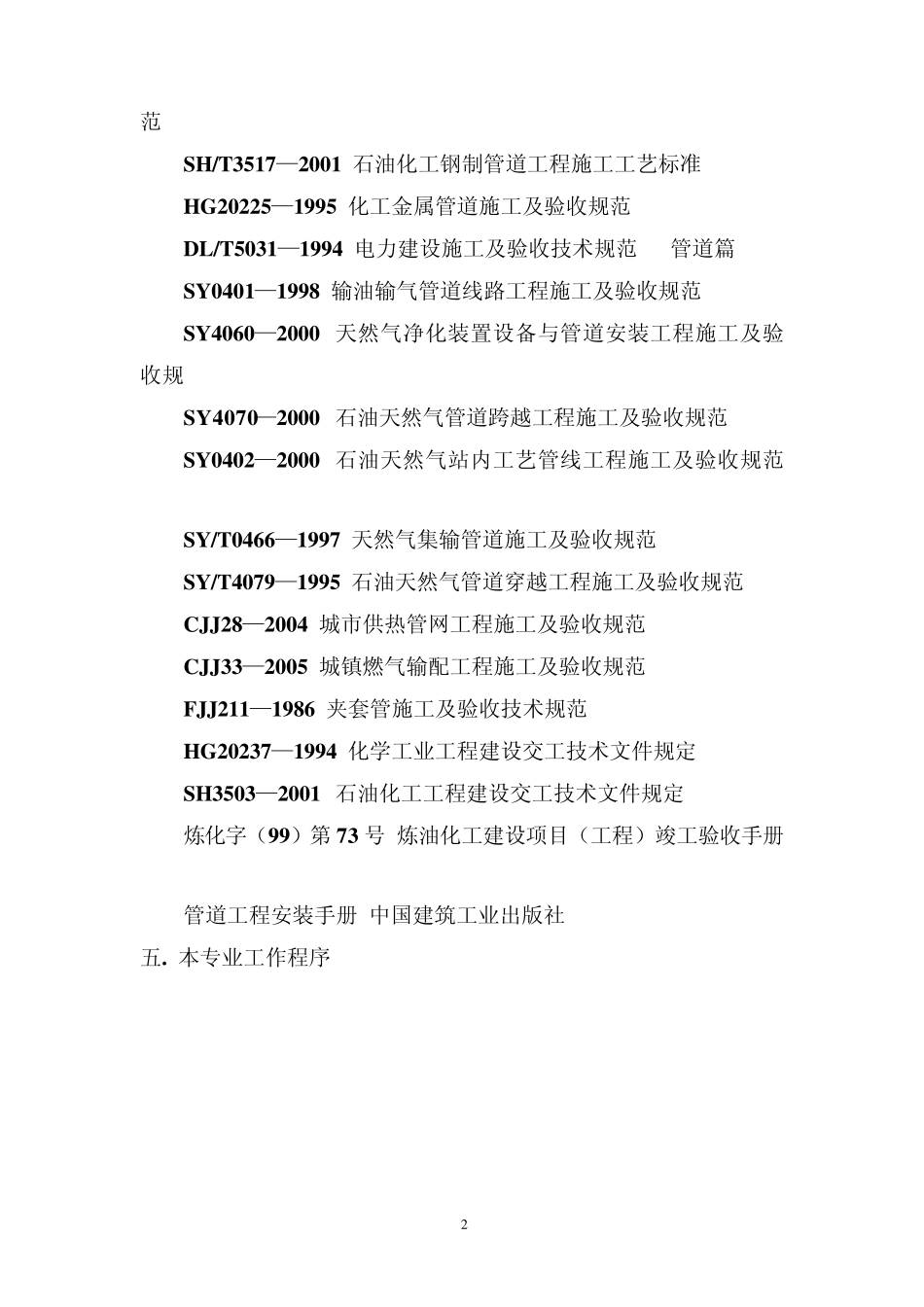

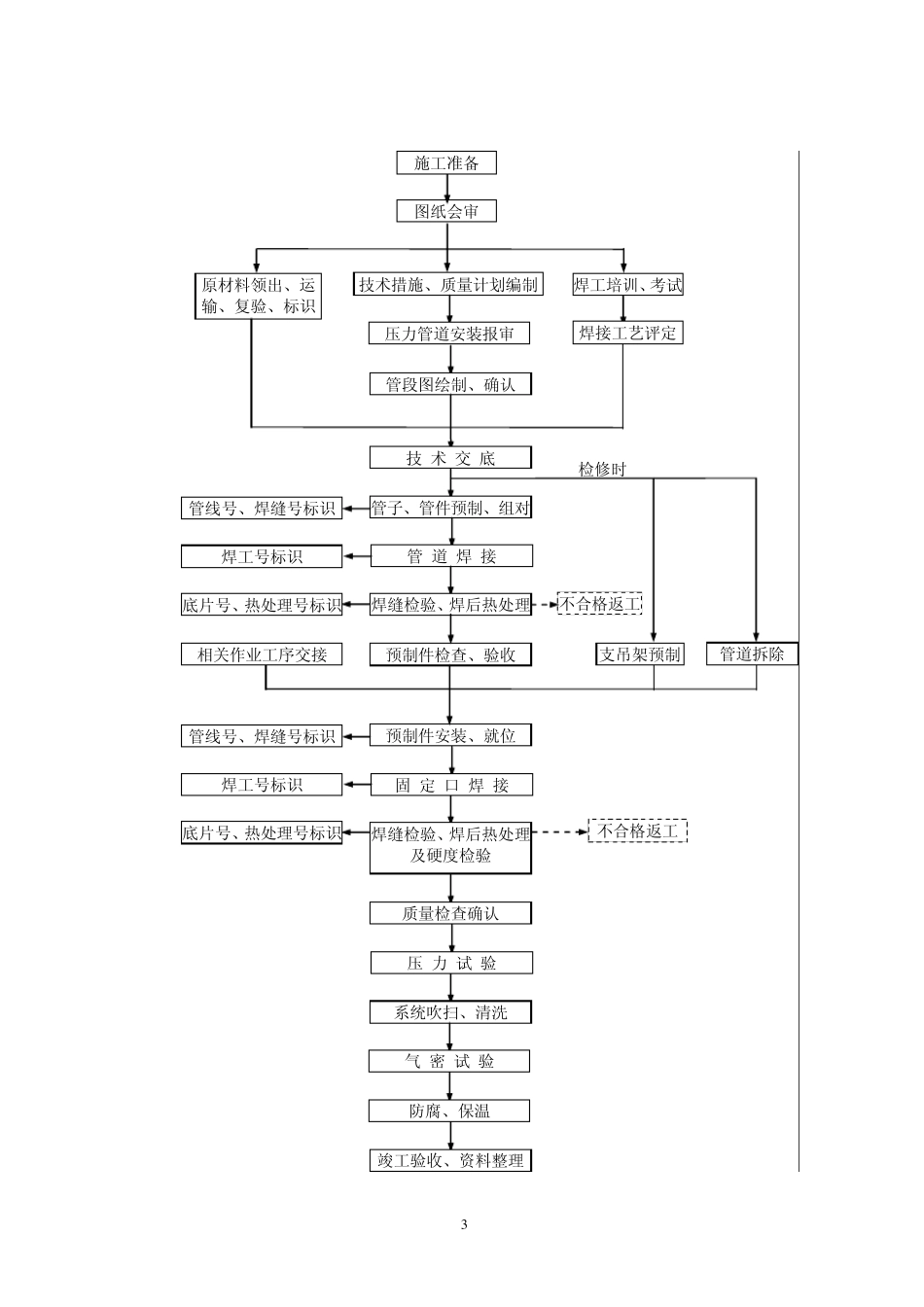

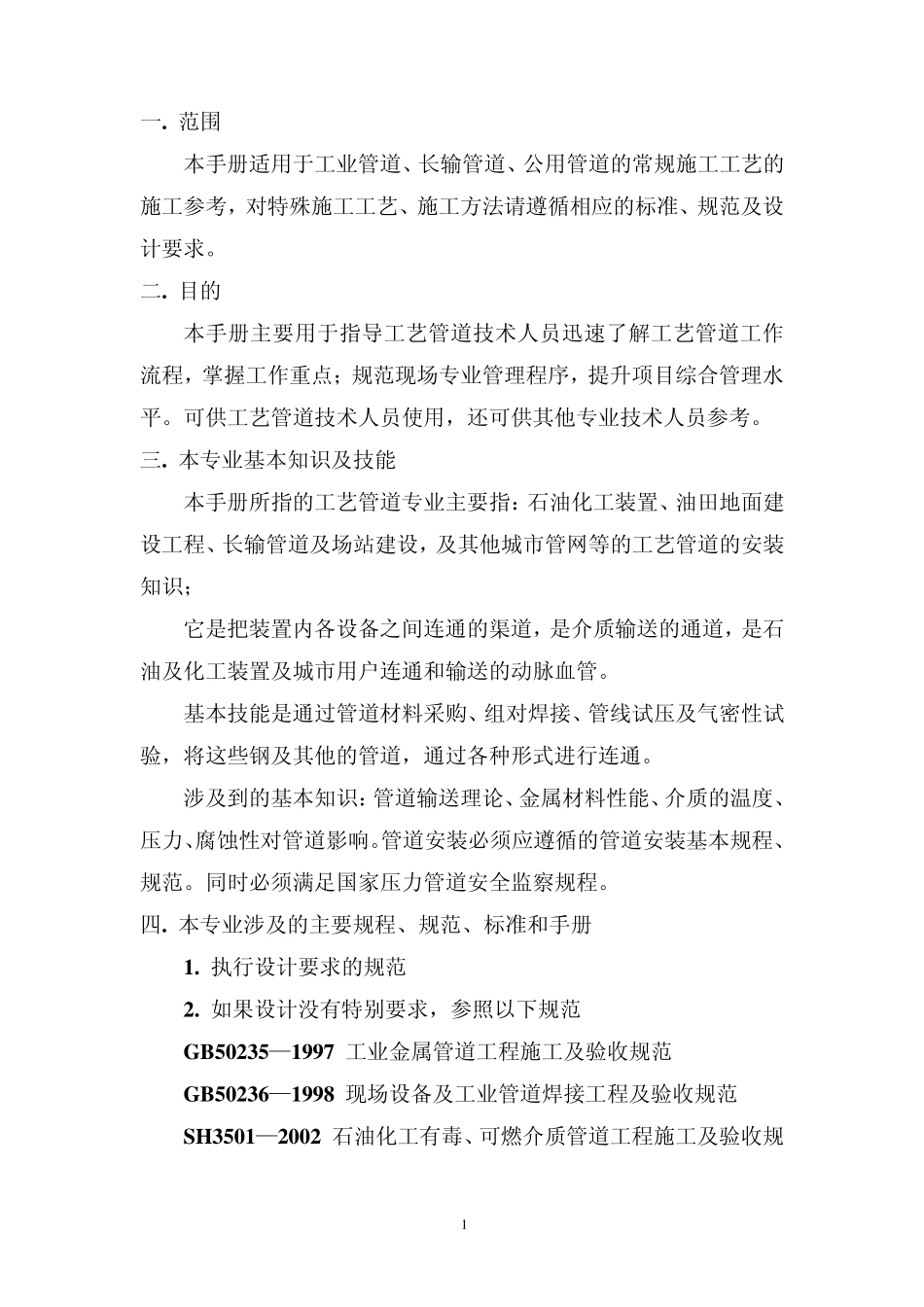

1 一. 范围 本手册适用于工业管道、长输管道、公用管道的常规施工工艺的施工参考，对特殊施工工艺、施工方法请遵循相应的标准、规范及设计要求。 二. 目的 本手册主要用于指导工艺管道技术人员迅速了解工艺管道工作流程，掌握工作重点；规范现场专业管理程序，提升项目综合管理水平。可供工艺管道技术人员使用，还可供其他专业技术人员参考。 三. 本专业基本知识及技能 本手册所指的工艺管道专业主要指：石油化工装置、油田地面建设工程、长输管道及场站建设，及其他城市管网等的工艺管道的安装知识； 它是把装置内各设备之间连通的渠道，是介质输送的通道，是石油及化工装置及城市用户连通和输送的动脉血管。 基本技能是通过管道材料采购、组对焊接、管线试压及气密性试验，将这些钢及其他的管道，通过各种形式进行连通。 涉及到的基本知识：管道输送理论、金属材料性能、介质的温度、压力、腐蚀性对管道影响。管道安装必须应遵循的管道安装基本规程、规范。同时必须满足国家压力管道安全监察规程。 四. 本专业涉及的主要规程、规范、标准和手册 1. 执行设计要求的规范 2. 如果设计没有特别要求，参照以下规范 GB50235—1997 工业金属管道工程施工及验收规范 GB50236—1998 现场设备及工业管道焊接工程及验收规范 SH3501—2002 石油化工有毒、可燃介质管道工程施工及验收规 2 范 SH/T3517—2001 石油化工钢制管道工程施工工艺标准 HG20225—1995 化工金属管道施工及验收规范 DL/T5031—1994 电力建设施工及验收技术规范 管道篇 SY0401—1998 输油输气管道线路工程施工及验收规范 SY4060—2000 天然气净化装置设备与管道安装工程施工及验收规 SY4070—2000 石油天然气管道跨越工程施工及验收规范 SY0402—2000 石油天然气站内工艺管线工程施工及验收规范 SY/T0466—1997 天然气集输管道施工及验收规范 SY/T4079—1995 石油天然气管道穿越工程施工及验收规范 CJJ28—2004 城市供热管网工程施工及验收规范 CJJ33—2005 城镇燃气输配工程施工及验收规范 FJJ211—1986 夹套管施工及验收技术规范 HG20237—1994 化学工业工程建设交工技术文件规定 SH3503—2001 石油化工工程建设交工技术文件规定 炼化字（99）第 73 号 炼油化工建设项目（工程）竣工验收手册 管道工程安装手册 中国建筑工业出版社 五. 本专业工作程序 3 施工准备 技术措施、质量计划编制 图纸会审 焊工培训、考试...
