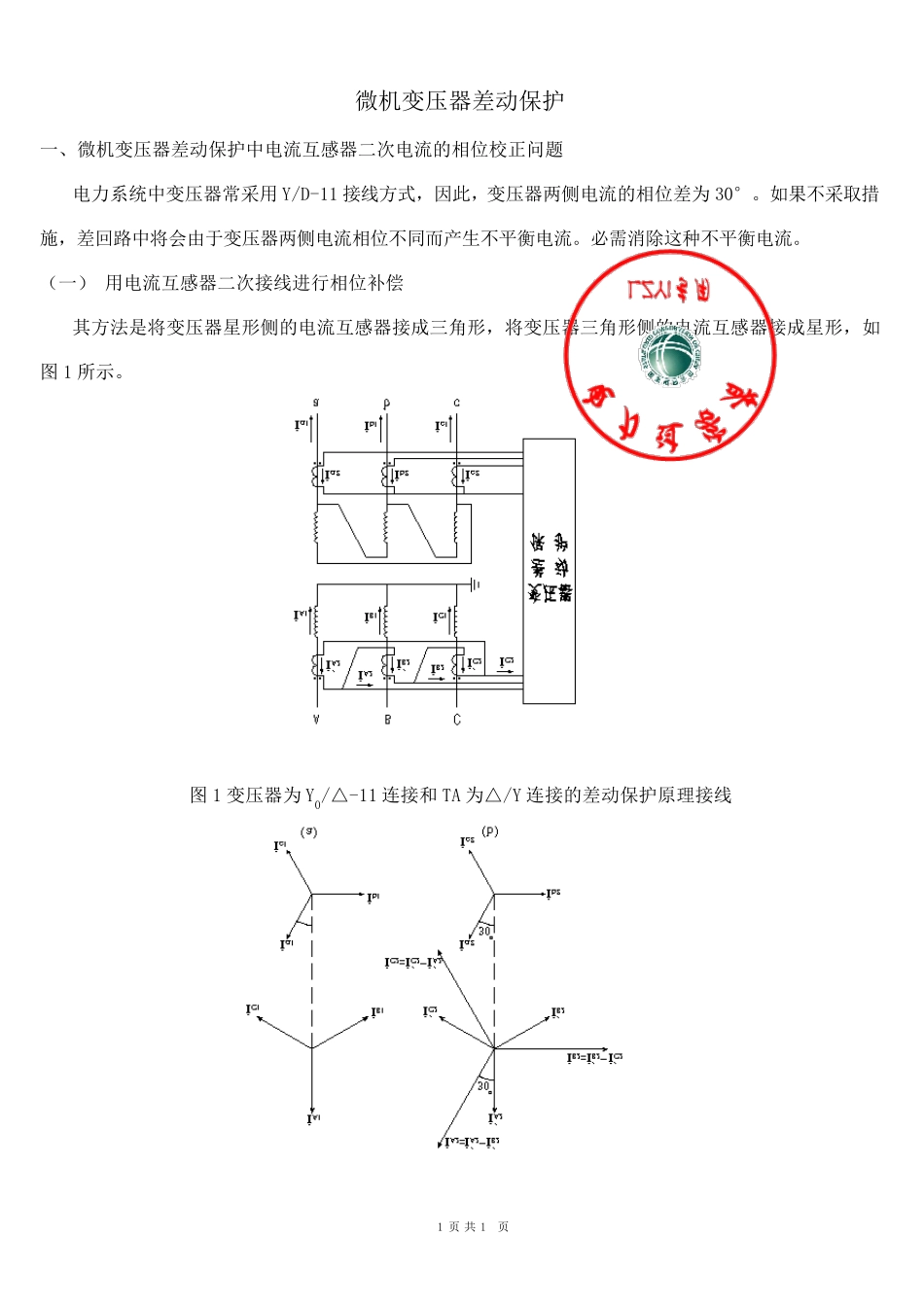

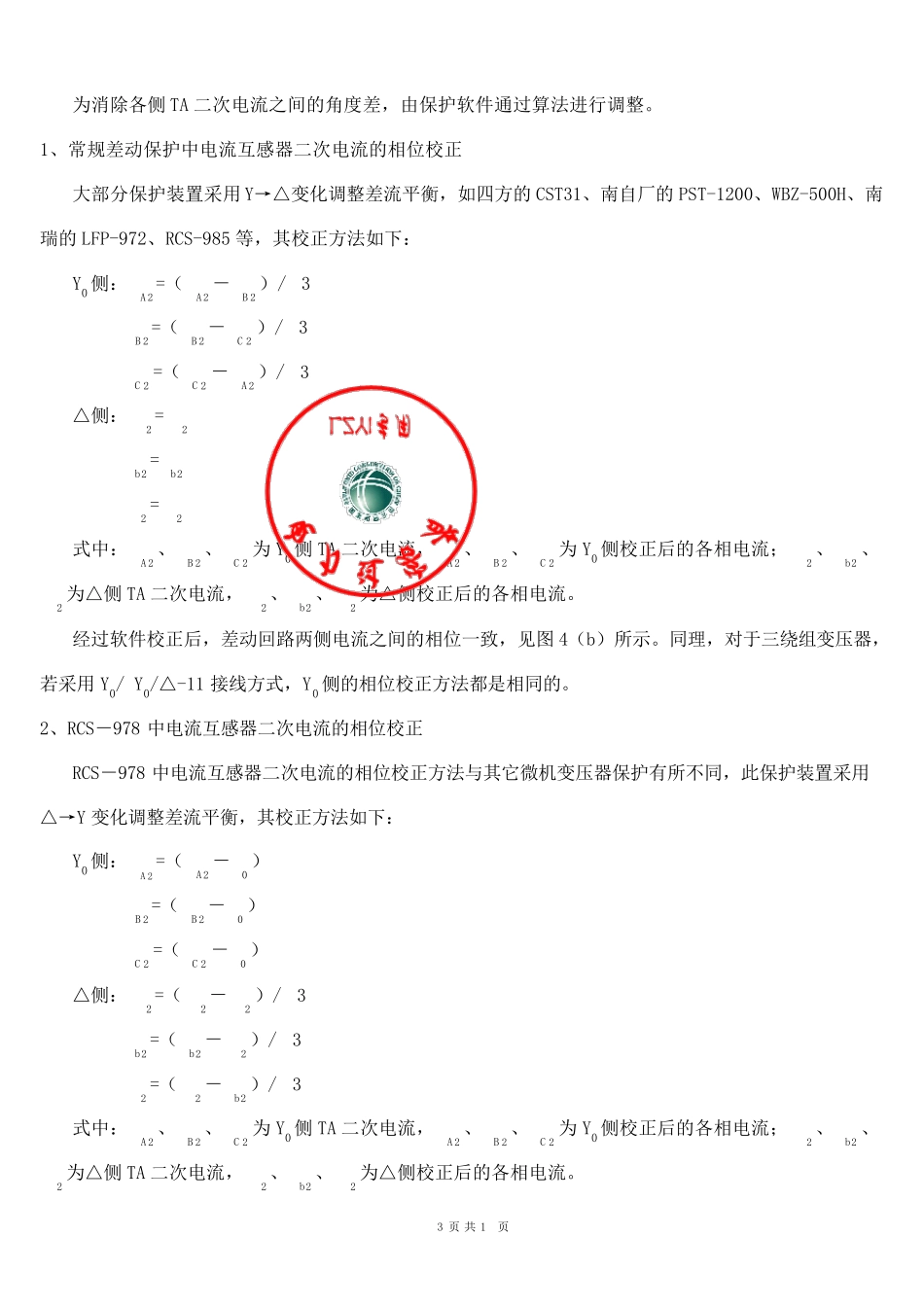

1 页共16页微机变压器差动保护一、微机变压器差动保护中电流互感器二次电流的相位校正问题电力系统中变压器常采用Y/D-11 接线方式,因此,变压器两侧电流的相位差为30°。如果不采取措施,差回路中将会由于变压器两侧电流相位不同而产生不平衡电流。必需消除这种不平衡电流。(一) 用电流互感器二次接线进行相位补偿其方法是将变压器星形侧的电流互感器接成三角形,将变压器三角形侧的电流互感器接成星形,如图 1 所示。图 1 变压器为Y0/△-11 连接和 TA 为△/Y 连接的差动保护原理接线2 页共16页图2 向量图采用相位补偿后,变压器星形侧电流互感器二次回路差动臂中的电流、、,刚好与三角形2Aİ2Bİ2Cİ侧的电流互感器二次回路中的电流、、同相位,如图2 所示。2aİ2bİ2cİ(二)用保护内部算法进行相位补偿当变压器各侧电流互感器二次均采用星型接线时,其二次电流直接接入保护装置,从而简化了TA 二次接线,增加了电流回路的可靠性。但是如图3 当变压器为Y0/△-11 连接时,高、低两侧TA 二次电流之间将存在30°的角度差,图4(a)为TA 原边的电流相量图。图3 变压器为Y0/△-11 连接和 TA 为Y/Y 连接的差动保护原理接线图4 向量图3 页共16页为消除各侧TA 二次电流之间的角度差,由保护软件通过算法进行调整。1、常规差动保护中电流互感器二次电流的相位校正大部分保护装置采用Y→△变化调整差流平衡,如四方的CST31、南自厂的PST-1200、WBZ-500H、南瑞的LFP-972、RCS-985 等,其校正方法如下:Y0 侧:=(-)/2AI′̇2Aİ2Bİ3=(-)/2BI′̇2Bİ2Cİ3=(-)/2CI′̇2Cİ2Aİ3△侧:=2aI′̇2aİ=2bI′̇2bİ=2cI′̇2cİ式中:、、为Y0 侧TA 二次电流,、、为Y0 侧校正后的各相电流;、、2Aİ2Bİ2Cİ2AI′̇2BI′̇2CI′̇2aİ2bİ为△侧TA 二次电流,、、为△侧校正后的各相电流。2cİ2aI′̇2bI′̇2cI′̇经过软件校正后,差动回路两侧电流之间的相位一致,见图 4(b)所示。同理,对于三绕组变压器,若采用Y0/ Y0/△-11 接线方式,Y0 侧的相位校正方法都是相同的。2、RCS-978 中电流互感器二次电流的相位校正RCS-978 中电流互感器二次电流的相位校正方法与其它微机变压器保护有所不同,此保护装置采用△→Y 变化调整差流平衡,其校正方法如下:Y0 侧:=(-)2AI′̇2Aİ0İ=(-)2BI′̇2Bİ0İ=(-)2CI′̇2Cİ0İ△侧:=(-)/2aI′̇2aİ2cİ3=(-...
