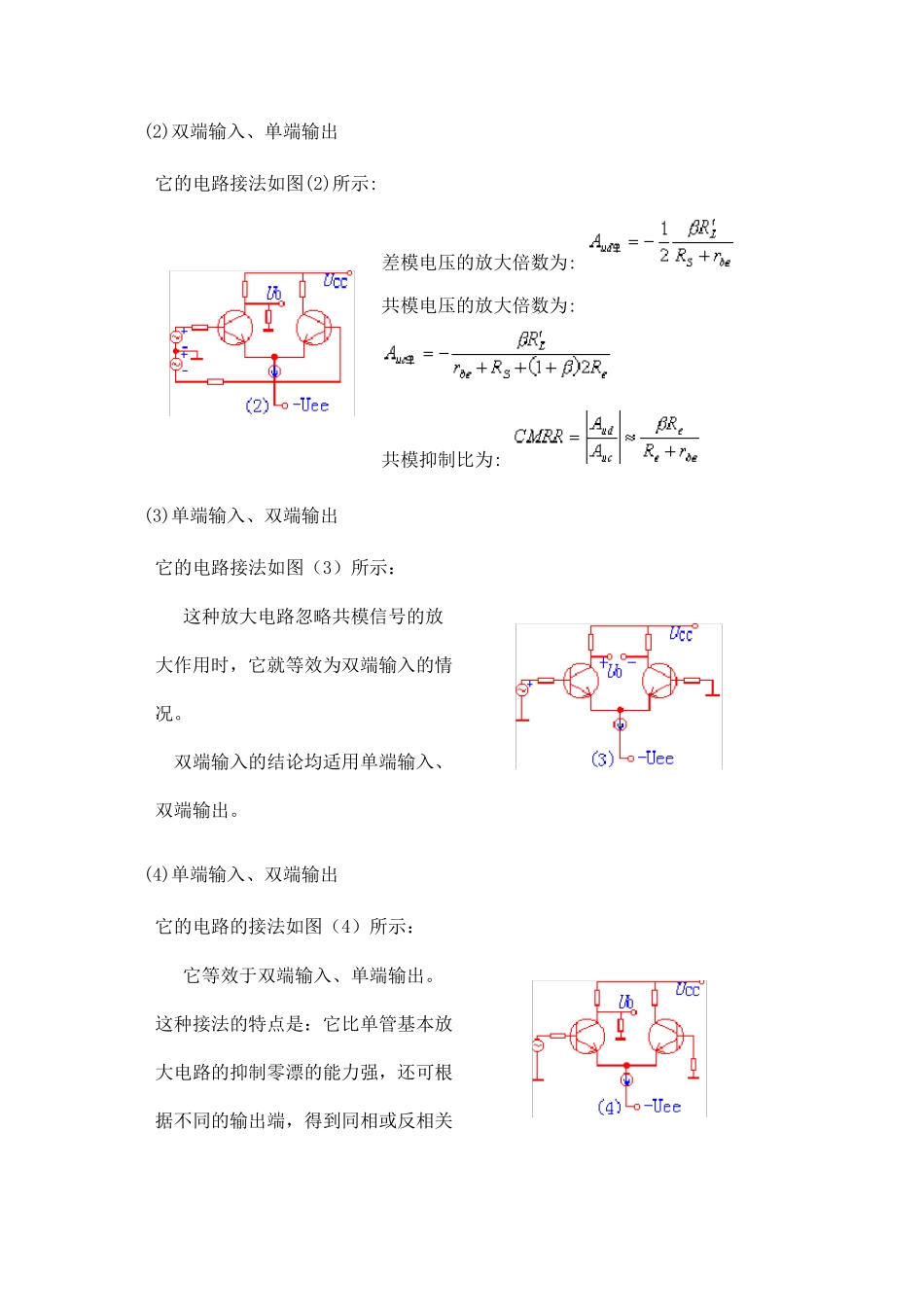

§5、 1 差动放大电路(第三页) 这一页我们来学习另一种差动放大电路和差动放大电路的四种接法 一：恒流源差动放大电路 我们知道长尾式差动电路，由于接入 Re，提高了共模信号的抑制能力，且 Re 越大，抑制能力越强，但 Re 增大，使得 Re 上的直流压降增大，要使管子能正常工作，必须提高 UEE的值，这样做是很不划算的。因此我们用恒流源代替Re，它的电路图如右图所示： 恒流源差动放大电路的指标运算，与长尾式完全一样，只需用 ro3代替 Re 即可 二：差动放大电路的四种接法 差动放大电路有两个输入端和两个输出端，因此信号的输入、输出方式有四种情况。 （1）双端输入、双端输出 它的电路的接法如图（1）所示： 差模电压的放大倍数为： 共模电压的放大倍数为： 共模抑制比为：CMRR→∞ (2)双端输入、单端输出 它的电路接法如图(2)所示: 差模电压的放大倍数为: 共模电压的放大倍数为: 共模抑制比为: (3)单端输入、双端输出 它的电路接法如图（3）所示： 这种放大电路忽略共模信号的放大作用时，它就等效为双端输入的情况。 双端输入的结论均适用单端输入、双端输出。 (4)单端输入、双端输出 它的电路的接法如图（4）所示： 它等效于双端输入、单端输出。 这种接法的特点是：它比单管基本放大电路的抑制零漂的能力强，还可根据不同的输出端，得到同相或反相关 系。 三：总结 由以上我们可以看出：差动放大电路电压放大倍数仅与输出形式有关，只要是双端输出，它的差模电压放大倍数与单管基本的放大电路相同；如为单端输出，它的差模电压放大倍数是单管基本电压放大倍数的一半，输入电阻都相同。 下一节 返回 §5、 2 集成运算放大器 集成运放是一种高放大倍数、高输入电阻、低输出电阻的直接耦合放大电路 一：集成运放的组成 它有四部分组成：1、偏置电路； 2、输入级：为了抑制零漂，采用差动放大电路 3、中间级：为了提高放大倍数，一般采用有源负载的共射放大电路。 4、输出级：为了提高电路驱动负载的能力，一般采用互补对称输出级电路 二：集成运放的性能指标（扼要介绍） 1、开环差模电压放大倍数 Aod 它是指集成运放在无外加反馈回路的情况下的差模电压的放大倍数。 2、最大输出电压 Uop-p 它是指一定电压下，集成运放的最大不失真输出电压的峰--峰值。 3、差模输入电阻rid 它的大小反映了集成运放输入端向差模输入信号源索取电流的大小。要求它愈大愈好。 4、输出电阻 rO ...
