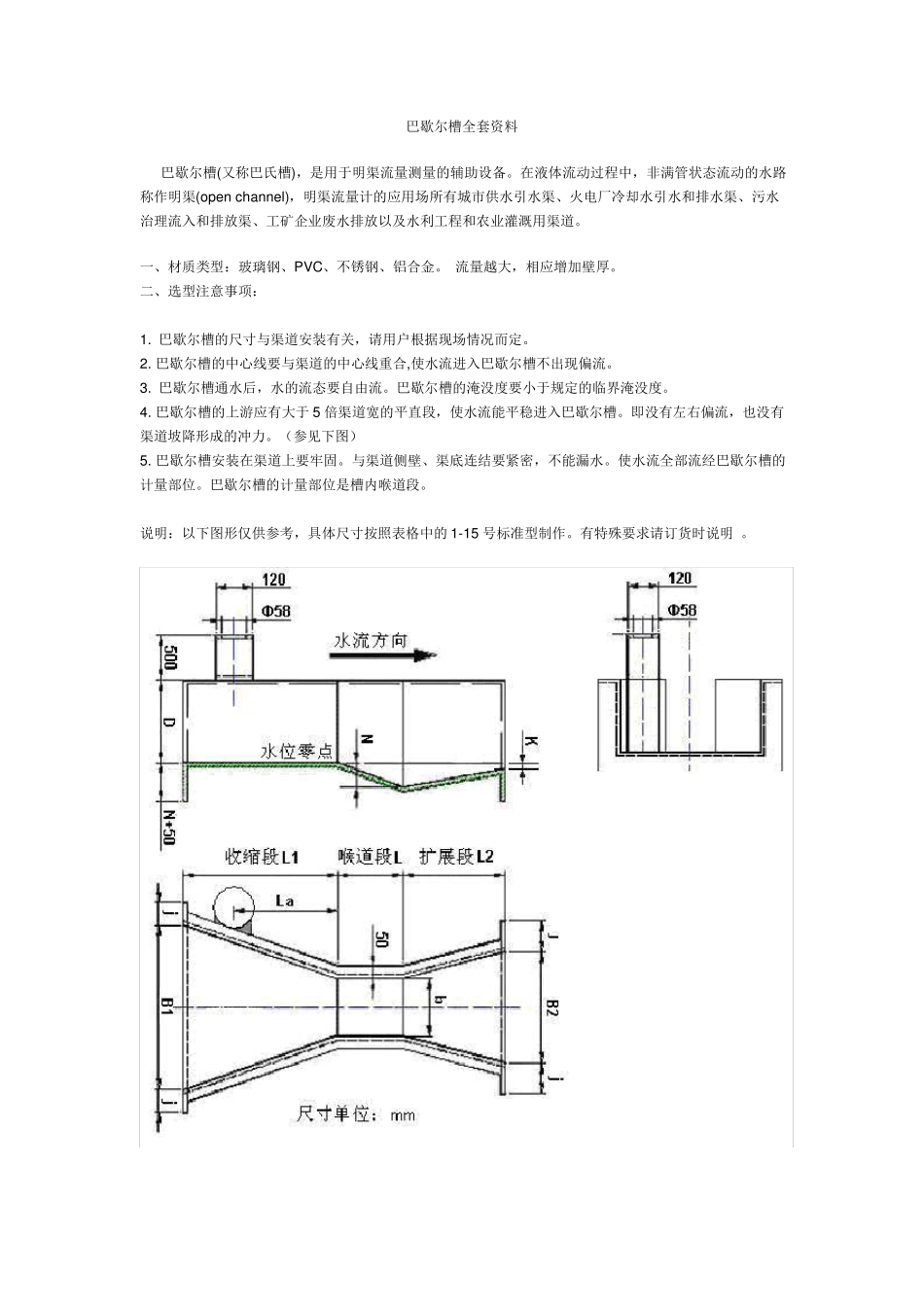

巴歇尔槽资料_第1页
1/7

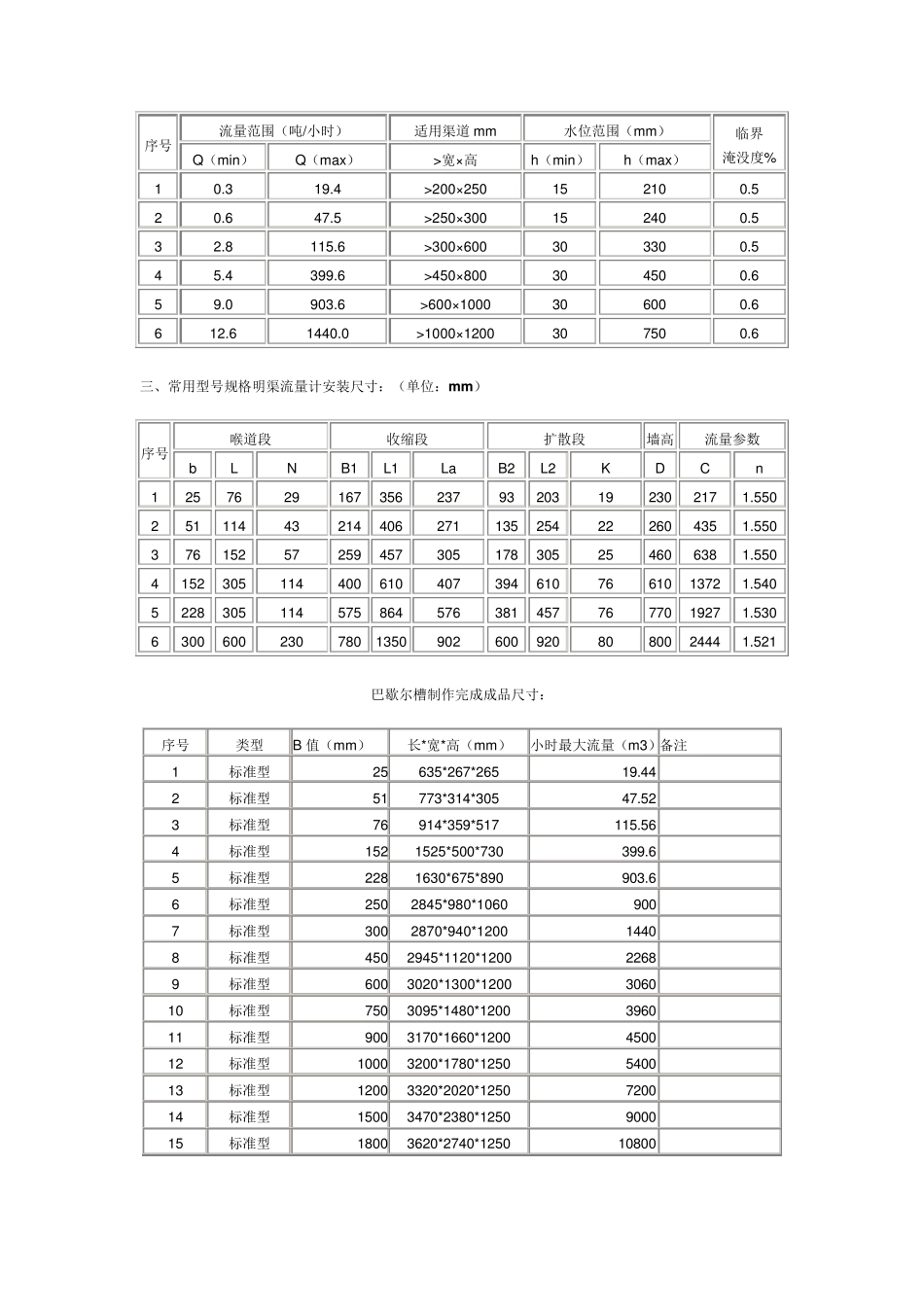

巴歇尔槽资料_第2页
2/7
巴歇尔槽资料_第3页
3/7
巴歇尔槽全套资料 巴歇尔槽(又称巴氏槽),是用于明渠流量测量的辅助设备。在液体流动过程中,非满管状态流动的水路称作明渠(o p en chan n el),明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。 一、材质类型:玻璃钢、PVC、不锈钢、铝合金。 流量越大,相应增加壁厚。 二、选型注意事项: 1. 巴歇尔槽的尺寸与渠道安装有关,请用户根据现场情况而定。 2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。 3. 巴歇尔槽通水后,水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。 4. 巴歇尔槽的上游应有大于5 倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。即没有左右偏流,也没有渠道坡降形成的冲力。(参见下图) 5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。 说明:以下图形仅供参考,具体尺寸按照表格中的1-15 号标准型制作。有特殊要求请订货时说明 。 序号 流量范围(吨/小时) 适用渠道mm 水位范围(mm) 临界 淹没度% Q(min) Q(max) >宽×高 h(min) h(max) 1 0.3 19.4 >200×250 15 210 0.5 2 0.6 47.5 >250×300 15 240 0.5 3 2.8 115.6 >300×600 30 330 0.5 4 5.4 399.6 >450×800 30 450 0.6 5 9.0 903.6 >600×1000 30 600 0.6 6 12.6 1440.0 >1000×1200 30 750 0.6 三、常用型号规格明渠流量计安装尺寸:(单位:mm) 序号 喉道段 收缩段 扩散段 墙高 流量参数 b L N B1 L1 La B2 L2 K D C n 1 25 76 29 167 356 237 93 203 19 230 217 1.550 2 51 114 43 214 406 271 135 254 22 260 435 1.550 3 76 152 57 259 457 305 178 305 25 460 638 1.550 4 152 305 114 400 610 407 394 610 76 610 1372 1.540 5 228 305 114 575 864 576 381 457 76 770 1927 1.530 6 300 600 230 780 1350 902 600 920 80 800 2444 1.521 巴歇尔槽制作完成成品尺寸: 序号 类型 B 值(mm) 长*宽*高(mm) 小时最大流量(m3) 备注 1 标准型 25 635*267*265 19.44 2 标准型 51 773*314*305 47.52 3 标准型 76 ...
