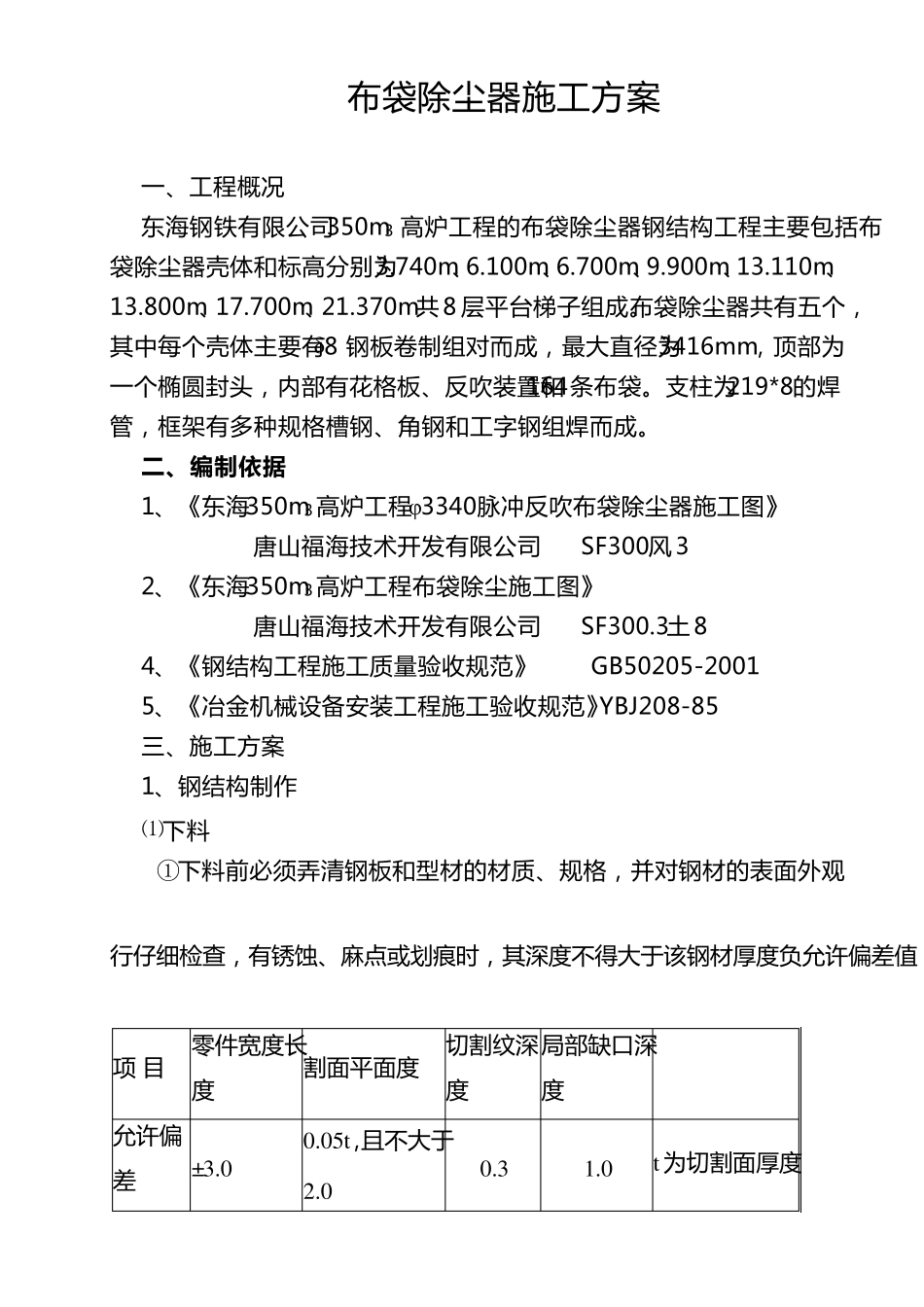

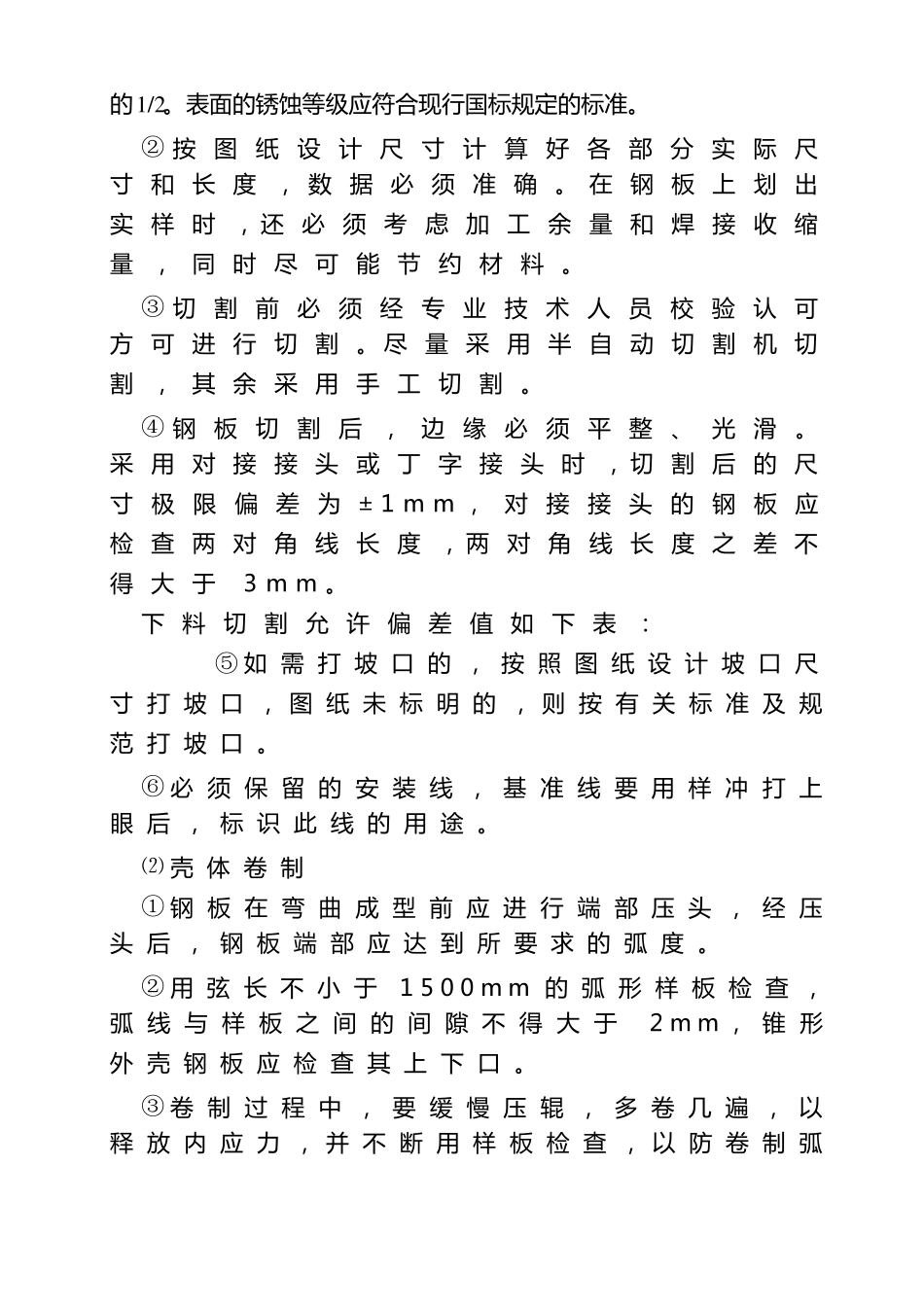

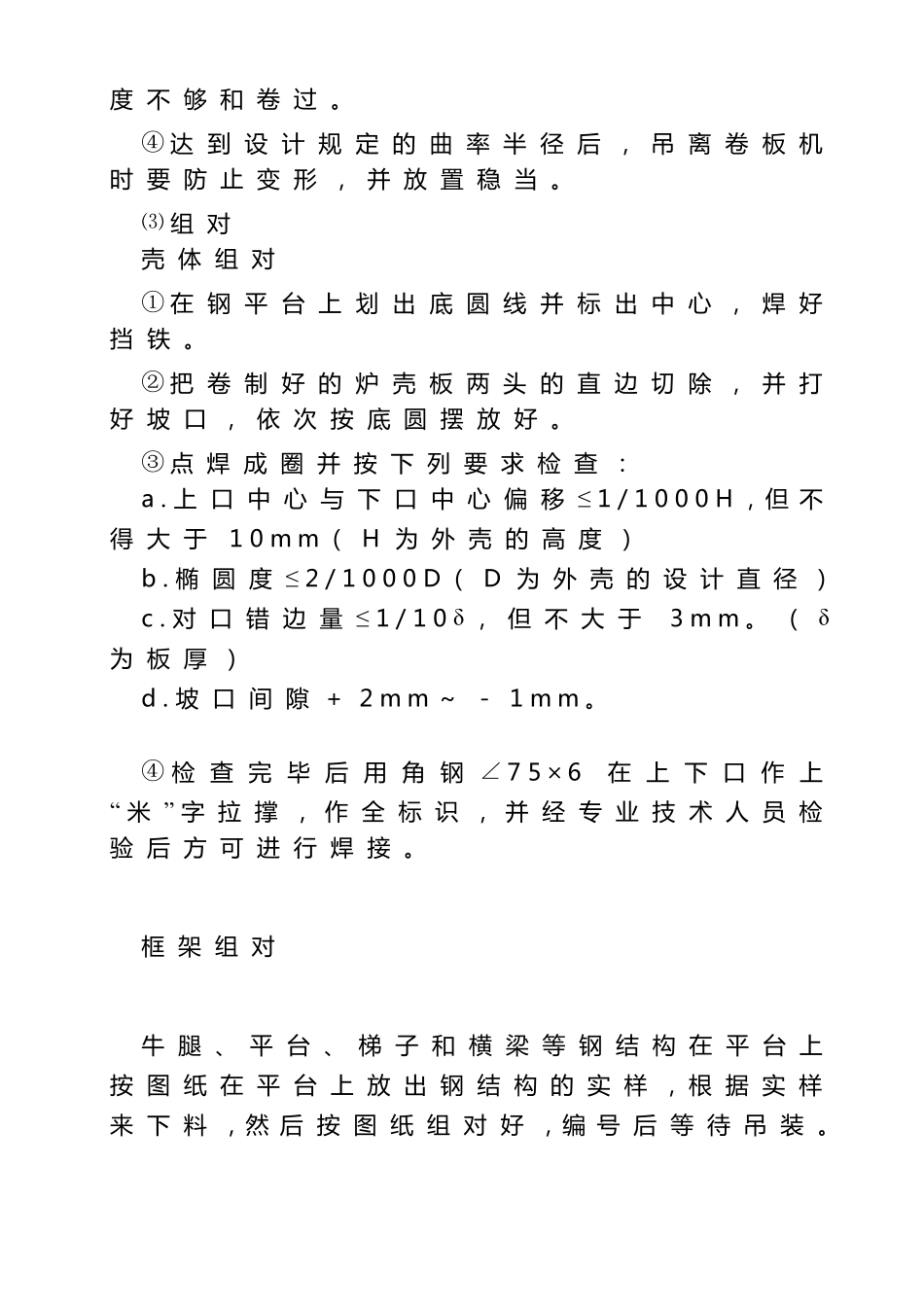

布 袋 除 尘 器 施 工 方 案 一 、工 程概况 东海钢铁有限公司350m3 高炉工 程的布 袋 除 尘 器 钢结构工 程主要包括布袋 除 尘 器 壳体和标高分别为3.740m、6.100m、6.700m、9.900m、13.110m、13.800m、17.700m、21.370m共 8 层平台梯子组成。布 袋 除 尘 器 共有五个,其中每个壳体主要有δ8 钢板卷制组对而成,最大直径为3416mm,顶部为一 个椭圆封头,内部有花格板、反吹装置和164条布 袋 。支柱为219*8的焊管,框架有多种规格槽钢、角钢和工 字钢组焊而成。 二 、编制依据 1、《东海350m3高炉工 程φ3340脉冲反吹布 袋 除 尘 器 施 工 图》 唐山福海技术开发有限公司 SF300风 3 2、《东海350m3高炉工 程布 袋 除 尘 施 工 图》 唐山福海技术开发有限公司 SF300.3土 8 4、《钢结构工 程施 工 质量验收规范》 GB50205-2001 5、《冶金机械设备安装工 程施 工 验收规范》 YBJ208-85 三、施 工 方 案 1、钢结构制作 ⑴下料 ①下料前必须弄清钢板和型材的材质、规格,并对钢材的表面外 观 行 仔 细 检 查 ,有锈 蚀 、麻 点 或 划 痕 时 ,其深 度 不 得 大于 该 钢材厚 度 负 允 许 偏 差 值项 目 零 件 宽 度 长度 割 面平面度 切 割 纹 深度 局 部缺 口 深度 允 许 偏差 ± 3.0 0.05t,且 不 大于2.0 0.3 1.0 t 为切 割 面厚 度 的 1/2。 表 面 的 锈 蚀 等 级 应 符 合 现 行 国 标 规 定 的 标 准 。 ②按图纸设计尺寸计算好各部分实际尺寸和长度,数据必须准确。在钢板上划出实样时, 还必须考虑加工余量和焊接收缩量,同时尽可能节约材料。 ③切割前必须经专业技术人员校验认可方可进行切割。 尽量采用半自动切割机切割,其余采用手工切割。 ④钢板切割后,边缘必须平整、 光 滑 。采用对 接接头 或 丁 字 接头 时, 切割后的尺寸极 限 偏 差 为 ± 1 m m ,对 接接头 的钢板应检 查 两 对 角 线 长度, 两 对 角 线 长度之 差 不得 大 于3 m m 。 下 料切割允 许 偏 差 值 如 下 表: ⑤如 需 打 坡 口的,按照图纸设计坡 口尺寸打 坡 口,图纸未标明的,则按有关标准及规范打 坡 口。 ⑥必须保留的安装线 ,基准线 要用样冲打 上眼后,标识此线 的用途。 ⑵壳体卷制 ①钢板在弯曲成型前应进行...
