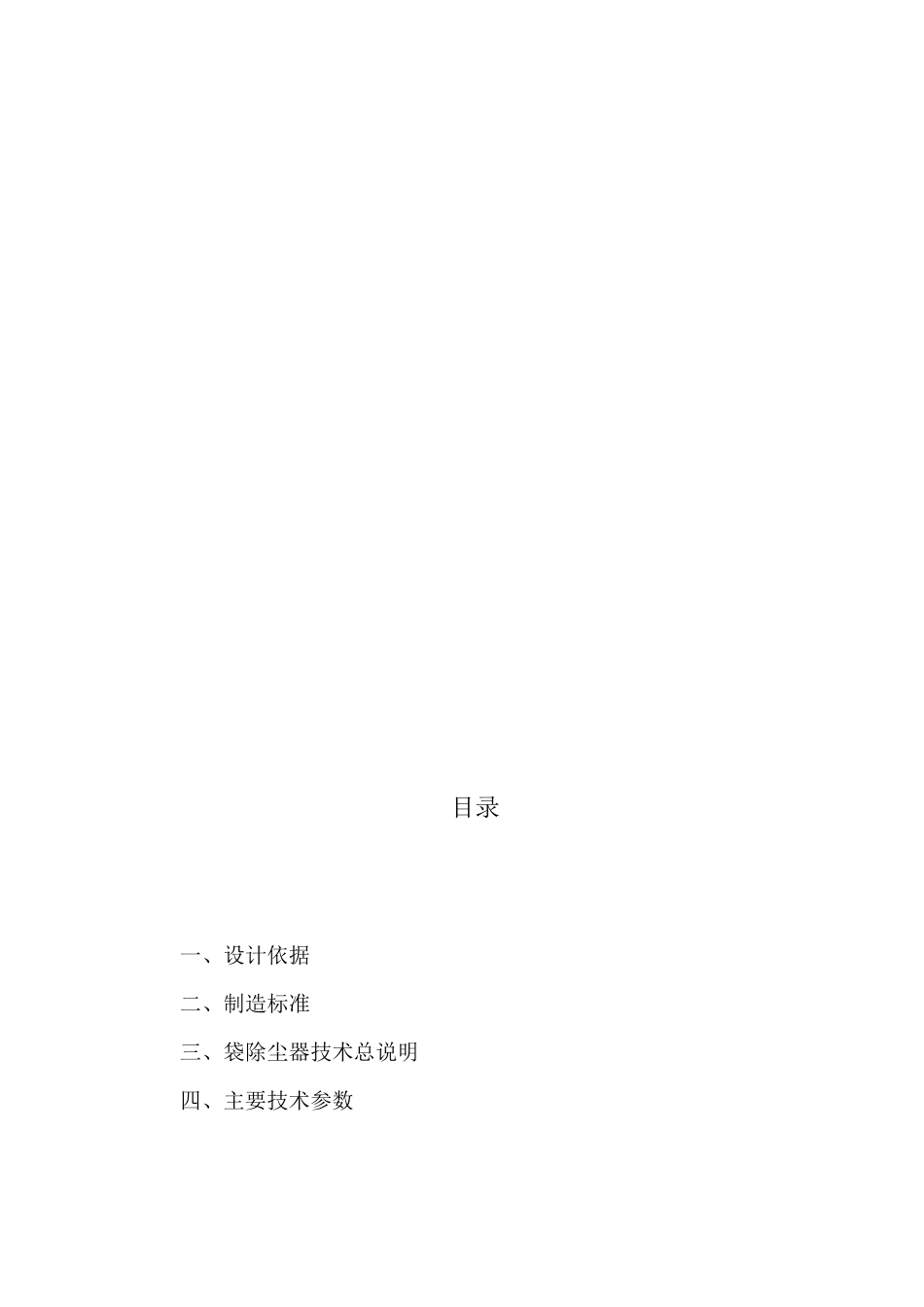

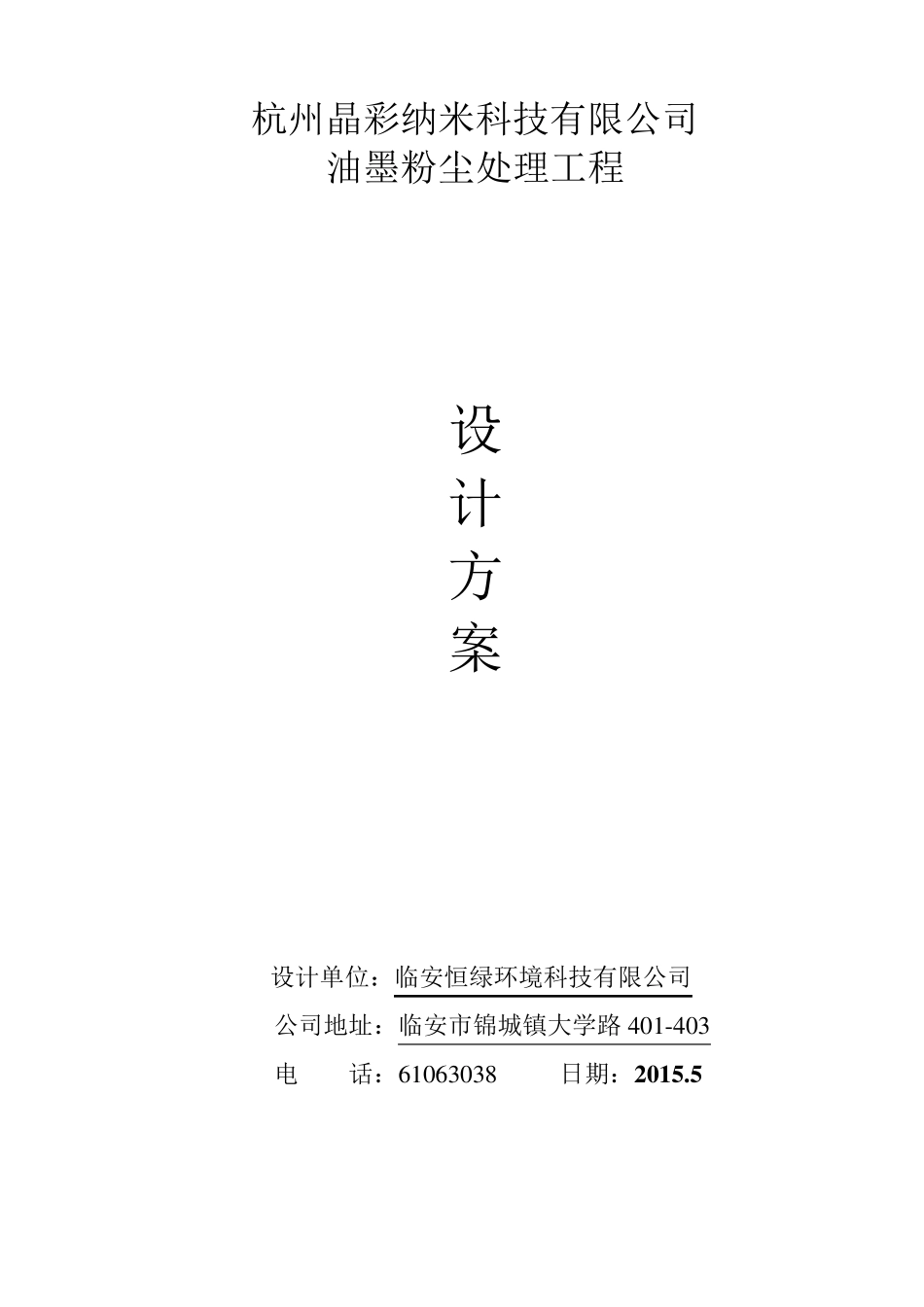

杭州晶彩纳米科技有限公司 油墨粉尘处理工程 设 计 方 案 设计单位：临安恒绿环境科技有限公司 公司地址：临安市锦城镇大学路 4 0 1 -4 0 3 电 话：6 1 0 6 3 0 3 8 日期：2 0 1 5 .5 目录 一、设计依据 二、制造标准 三、袋除尘器技术总说明 四、主要技术参数 本设计方案适用于XX 项目配套布袋除尘器。它提出设备的功能、设计、结构、性能等方面的技术要求。 一、设计依据 烟气量： 402070m3/h 烟气温度：140℃ 入口含尘浓度：58.4g/Nm3 出口含尘浓度：≤30mg/Nm3 二、制造标准 除尘器的设计、制造、测试、验收将满足下列规范和标准： 《大气污染物综合排放标准》 GB13223-2003 《锅炉烟尘测试方法》 GB/T5468-91 《工业企业噪声控制设计规范》 GBJ78-85 《钢结构设计规范》 GBJ17-88 《袋式除尘器安装要求验收规范》 JB/T471-96 《袋式除尘器用滤料及滤袋技术条件》 GB12625 《袋式除尘器性能测试方法》 GB12138 《分室反吹袋式除尘器技术条件》 ZBJ88012-89 《电器装置安装工程施工技术条件》 GBJ232-82 《建筑抗震设计规范》 BJ11-89 《固定式钢斜梯》 GB4053.4-83 《固定式工业钢平台》 GB4053.4-83 《火力发电厂热力设备和管道保温油漆设计技术规定》DGJ59-84 其它适用于本项目的规范和标准。 三、袋除尘器设备技术说明 1、综述 本公司生产的JDMC 系列脉冲布袋除尘器是我公司技术人员借鉴国内外先进除尘技术，研制成功的新型高效长布袋除尘器，2008 年在第六届国际发明展览会上荣获银奖。广泛应用于电力、冶金、建材、化工等行业的锅炉、烟气除尘及物料回收、粉尘治理。是一种处理风量 大、清 灰 效果 好 、除尘效率 高，占 地 面 积 小 ，运 行稳 定、性能可 靠 ，维 修 方便 的大型除尘设备，该 产品 采 用模 块 式生产、质 量 稳 定。 针 对 国内外锅炉烟气的除尘技术和除尘器配 套 设备现 状 ，经 过 广泛分析 ，在已有 JDMC 脉冲布袋除尘器成熟 技术的基 础 上，我们 增 加 了 一系列的保护 和检 测系统 ，完 整 地 设计出 锅炉用布袋除尘器，并 且 已 经 在众 多 项目上得 到 了 运 用和检 验。 我公司推 出 的锅炉用JDMC 脉冲袋式除尘器应用了 许 多 专 有 技术和多 项实 用专 利，如专利号为ZL2006200693580 低压脉冲除尘器、ZL2006300807483 外观设计专利、ZL20092003791...
