帆船的构造及组装amp;航海基本常识VIP免费

帆船的构造及组装amp;航海基本常识_第1页
1/20
帆船的构造及组装amp;航海基本常识_第2页
2/20
帆船的构造及组装amp;航海基本常识_第3页
3/20

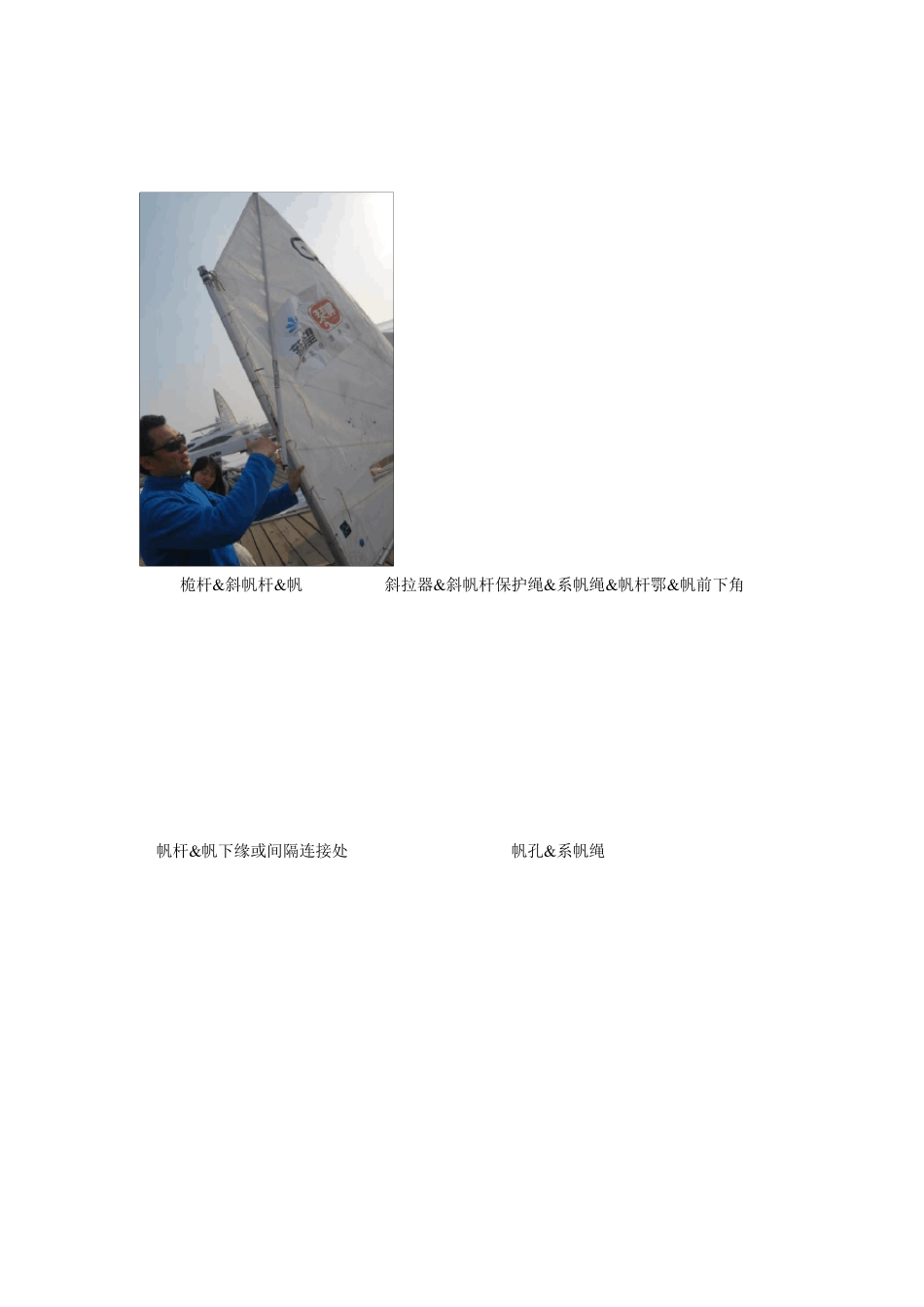

1 帆船的结构 1 .1 整体图 1 .2 各部件名称 OP级帆船 舵 稳向板 稳向板箱&舱隔板 船首横板 舷边& 船舷上缘 充气袋 桅孔 压舷脚勾带 主缭绳& 上主缭滑轮& 主缭绳跨越绳 桅杆& 斜帆杆& 帆 斜拉器& 斜帆杆保护绳& 系帆绳& 帆杆鄂& 帆前下角 帆杆& 帆下缘或间隔连接处 帆孔& 系帆绳 帆索眼& 帆后下角& 后下角调整绳 帆前缘& 帆飘带(风向线) 帆上缘& 帆后上角& 帆前上角 帆后缘 帆插板 船首缆 帆 1 .3 主要部件用途 (1)舵:控制帆船行驶方向。 (2)稳向板:保持帆船平稳,防止帆船横移。 (3)桅孔:固定桅杆。 (4)压舷脚勾带:身体压舷时勾脚用。 (5)主缭绳:用于操作帆。 (6)桅杆:船与帆的连接,固定帆前缘。 (7)斜杆:用于将帆升起并调整帆。 (8)斜拉器:控制桅杆稳性,并帮助调整帆的弧度。 (9)帆插板:帮助形成帆的形状。 (10)风向标:帮助辨别方向。 2 帆船装配步骤 (1)绑帆 帆头绳的绑法:3m m 帆绳 2 根,平行的大约长 300m m ,斜的大约长 400m m 。平行的那条要使帆头紧紧地贴在桅杆上,斜的那根是调整帆的高度,使帆上的线正好在桅杆的两条黑线内。 帆下边的绑法:3m m 帆绳 2 根,大约长 400m m 。因为帆的下边受力比较大,所以要用两股使帆紧紧地贴在桅杆和帆杆上。另外,在帆杆叉的绳挂在桅杆上,用来调整帆前缘的松紧度。 帆杆帆绳的绑法:2m m 帆绳,大约长 300m m ,绑在每一个帆孔内,离桅杆的距离不可以大过 10m m ,并且松紧度要一样,帆杆同样。完成后要使帆上的黑线正好在桅杆的限制线内。 (2)安装斜杆 斜杆的安装,如图所示,将一头套在斜杆上,然后拉紧斜杆升降索并固定住。要根据风力的大小随时调整斜帆杆的高低。 (3)帆杆和斜拉器 后帆边的最后一条绳也要用 3m m ,并使帆边紧紧贴在帆杆上。斜拉器的安装如图,斜拉器的松紧度也要根据风力的大小,风越大越紧,反之越松。 (4 )桅杆固定 如图所示,桅杆的固定非常重要,每次下水之前一定要检查有没有绑紧,如果没有绑紧翻船的话,桅杆会从桅孔里脱落,损坏船只,并影响安全。 (5 )主缭绳跨越绳 主缭绳跨越绳的安装如图,帆杆上的帆绳不可以过松。 (6)舵、稳向板的安装 (7)完成 3 航海运动常识 3 .1 航海基本常识 3.1.1 地球的形状和大小 地球的形状总体上讲是一个两极略扁的椭圆球体,东西直径略大于南北直径。经测量和计...
