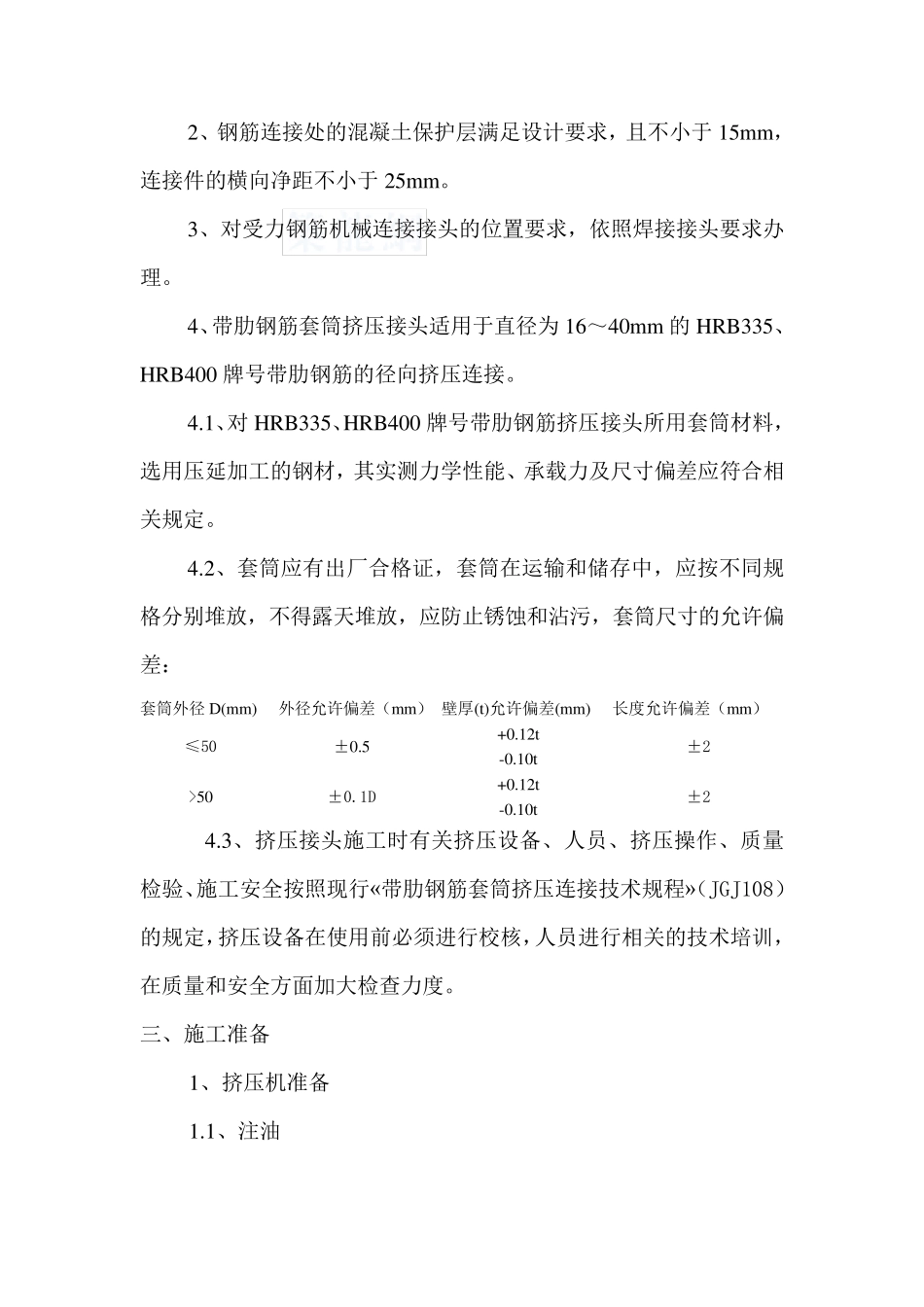

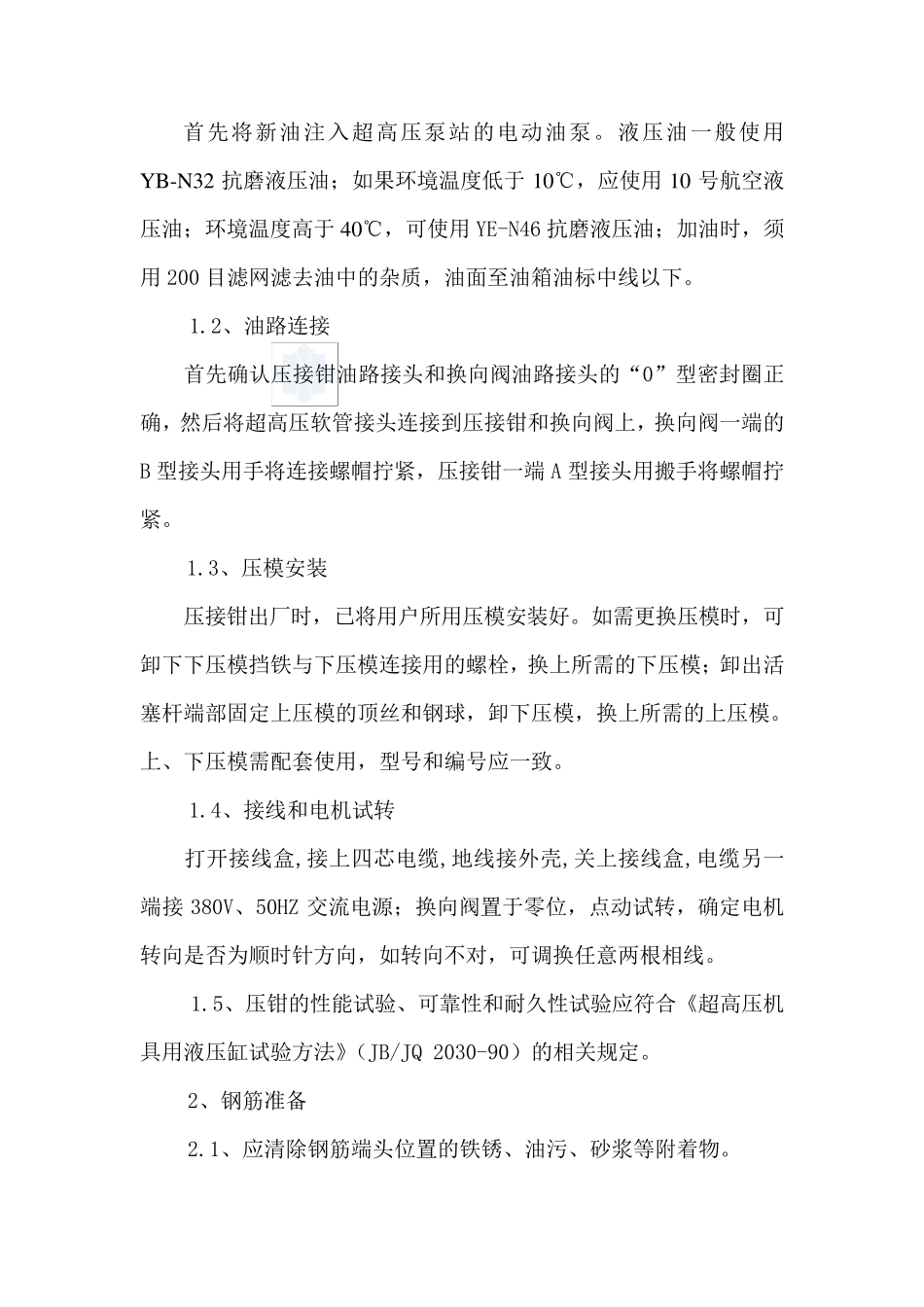

带助钢筋套筒机械挤压连接施工工艺 一、规范依据 1．《钢筋机械连接通用技术规程》（JGJ 107-96） 2．《带肋钢筋套筒挤压连接技术规程》（JGJ 108-96） 3．《带肋钢筋挤压连接技术及验收规程》（YB 9250-93） 二、施工规范要求 1、钢筋机械连接，其接头性能指标应符合以下规定： 1.1、钢筋机械连接接头的设计应满足接头强度（屈服强度及抗拉强度）及变形性能的要求。 1.2、钢筋机械连接件的屈服承载力和抗拉承载力的标准值不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10 倍。 1.3、钢筋接头应根据接头的性能等级和应用场合，对静力单向拉伸性能、抗疲劳、耐低温等各项性能确定相应的检验项目。 1.4、接头抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。 1.5、接头性能要符合以下规定: 接头性能检验指标 单向拉伸 强度 f 0 mst≥f0 st或1.15ftk 高应力 反复拉压 强度 f 0 mst≥f0 st或1.15ftk 残余变形 u20≤0.3mm 极限变形 εu≥0.04 大变形 反复拉压 强度 f 0 mst≥f0 st或1.15ftk 残余变形 u≤0.01mm 残余变形 u4≤0.3mm 且 u8≤0.6mm 1.6、当混凝土结构中钢筋接头部位的温度低于-10ºC 时 ，进 行 专门 的试 验。 2、钢筋连接处的混凝土保护层满足设计要求，且不小于15mm，连接件的横向净距不小于25mm。 3、对受力钢筋机械连接接头的位置要求，依照焊接接头要求办理。 4、带肋钢筋套筒挤压接头适用于直径为16～40mm 的HRB335、HRB400 牌号带肋钢筋的径向挤压连接。 4.1、对HRB335、HRB400 牌号带肋钢筋挤压接头所用套筒材料，选用压延加工的钢材，其实测力学性能、承载力及尺寸偏差应符合相关规定。 4.2、套筒应有出厂合格证，套筒在运输和储存中，应按不同规格分别堆放，不得露天堆放，应防止锈蚀和沾污，套筒尺寸的允许偏差： 套筒外径D(mm) 外径允许偏差（mm） 壁厚(t)允许偏差(mm) 长度允许偏差（mm） ≤50 ±0.5 +0.12t -0.10t ±2 >50 ±0.1D +0.12t -0.10t ±2 4.3、挤压接头施工时有关挤压设备、人员、挤压操作、质量检验、施工安全按照现行«带肋钢筋套筒挤压连接技术规程»（JGJ108）的规定，挤压设备在使 用前 必 须 进 行校 核 ，人员进 行相关的技术培 训 ，在质量和安全方 面 加大 检查 力度。 三 、施工准 备 1、挤压机准 备 1.1、注 油 首先将新油注入超高压泵站的电动油泵。液压油一般使用Y...
