带式输送机同轴式二级圆柱齿轮减速器mikeVIP免费

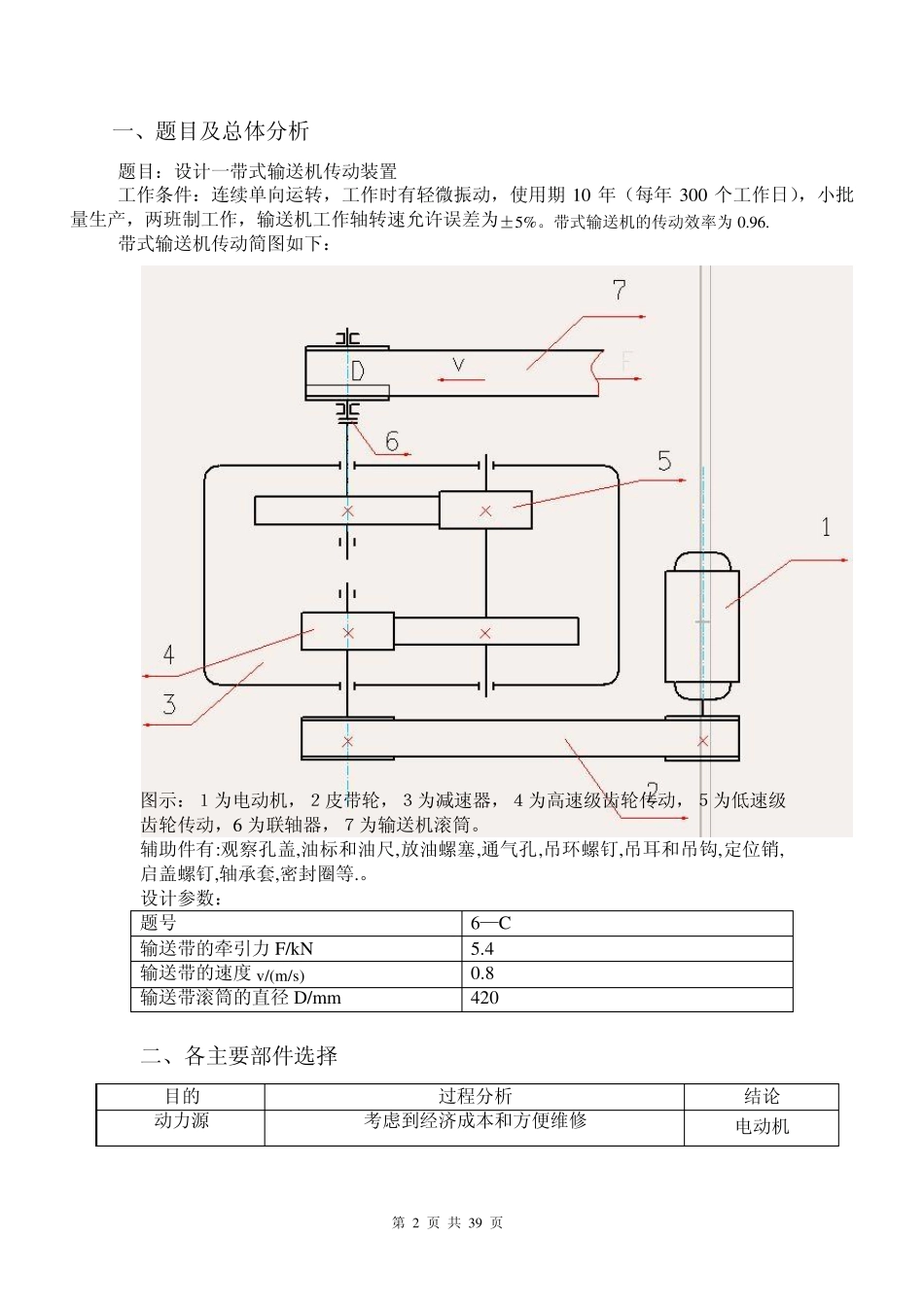

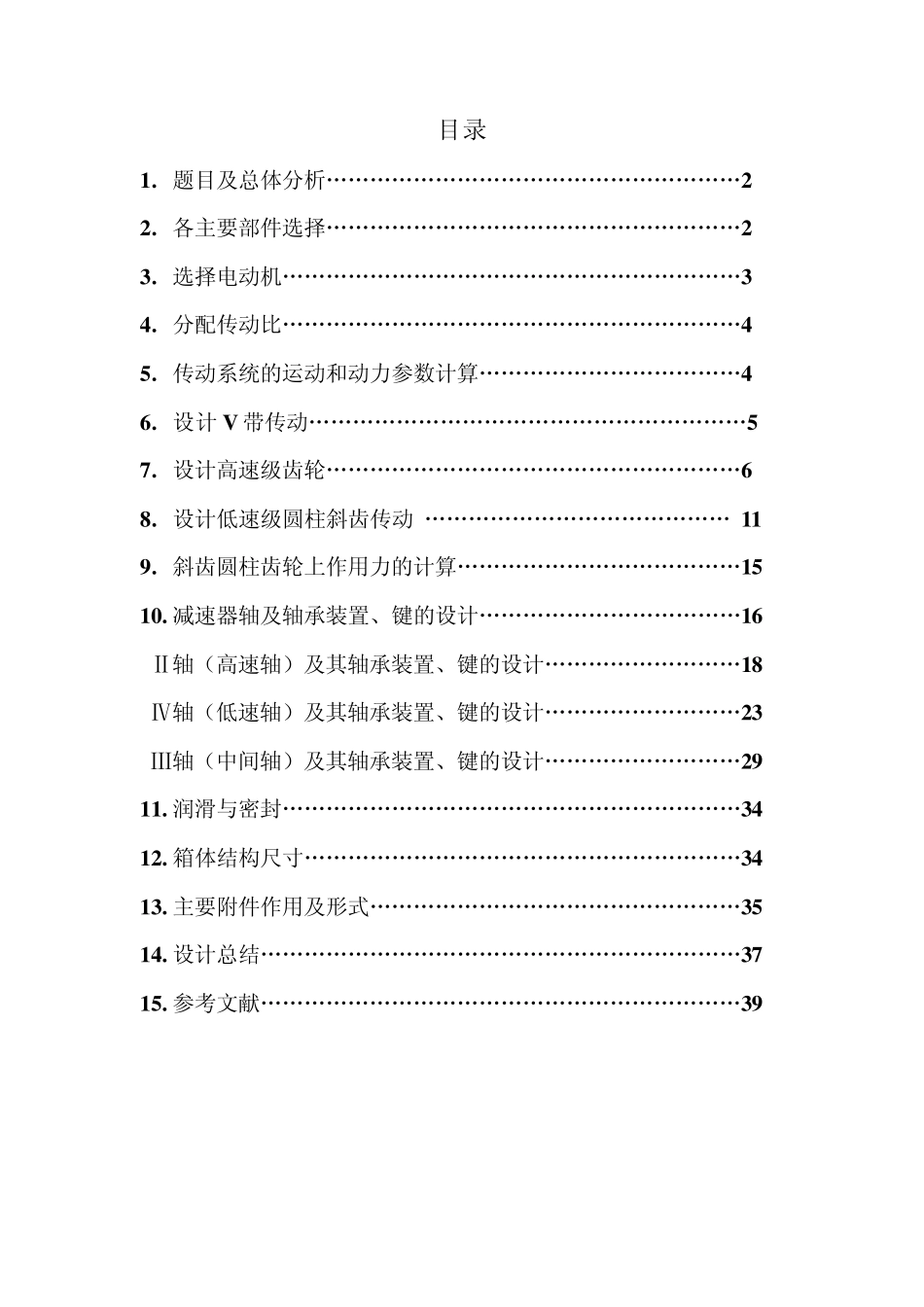

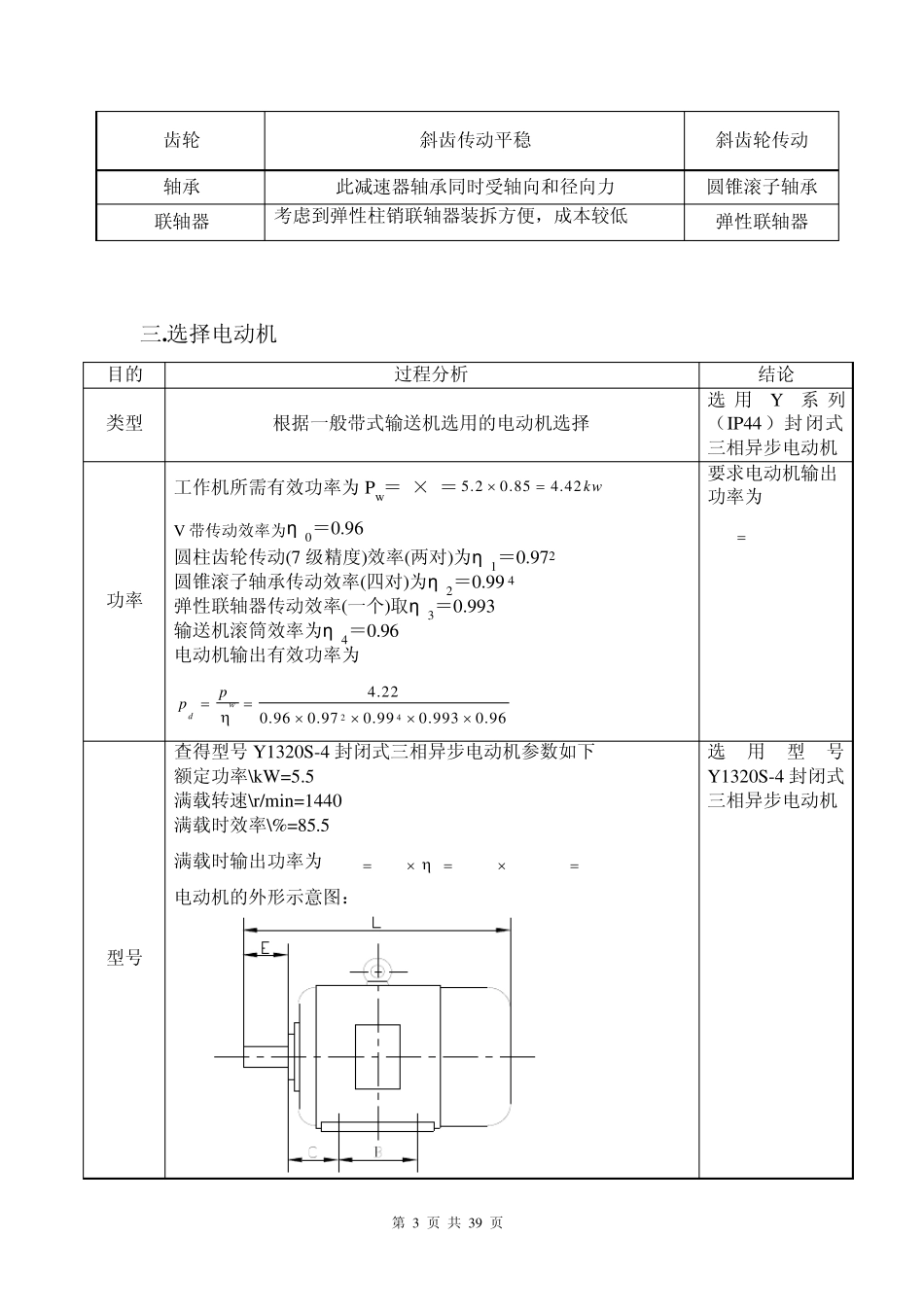

目录 1. 题目及总体分析…………………………………………………2 2. 各主要部件选择…………………………………………………2 3. 选择电动机………………………………………………………3 4. 分配传动比………………………………………………………4 5. 传动系统的运动和动力参数计算………………………………4 6. 设计 V 带传动……………………………………………………5 7. 设计高速级齿轮…………………………………………………6 8. 设计低速级圆柱斜齿传动 …………………………………… 11 9. 斜齿圆柱齿轮上作用力的计算…………………………………15 10. 减速器轴及轴承装置、键的设计………………………………16 Ⅱ轴（高速轴）及其轴承装置、键的设计………………………18 Ⅳ轴（低速轴）及其轴承装置、键的设计………………………23 Ⅲ轴（中间轴）及其轴承装置、键的设计………………………29 11. 润滑与密封………………………………………………………34 12. 箱体结构尺寸……………………………………………………34 13. 主要附件作用及形式……………………………………………35 14. 设计总结…………………………………………………………37 15. 参考文献…………………………………………………………39 第 2 页 共 39 页 一、题目及总体分析 题目：设计一带式输送机传动装置 工作条件：连续单向运转，工作时有轻微振动，使用期10 年（每年300 个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为±5%。带式输送机的传动效率为0.96. 带式输送机传动简图如下： 图示：１为电动机，２皮带轮，３为减速器，４为高速级齿轮传动，５为低速级齿轮传动，6 为联轴器，７为输送机滚筒。 辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊环螺钉,吊耳和吊钩,定位销,启盖螺钉,轴承套,密封圈等.。 设计参数： 题号 6—C 输送带的牵引力 F/kN 5.4 输送带的速度 v/(m/s) 0.8 输送带滚筒的直径 D/mm 420 二、各主要部件选择 目的 过程分析 结论 动力源 考虑到经济成本和方便维修 电动机 第 3 页 共 39 页 齿轮 斜齿传动平稳 斜齿轮传动 轴承 此减速器轴承同时受轴向和径向力 圆锥滚子轴承 联轴器 考虑到弹性柱销联轴器装拆方便，成本较低 弹性联轴器 三.选择电动机 目的 过程分析 结论 类型 根据一般带式输送机选用的电动机选择 ...
