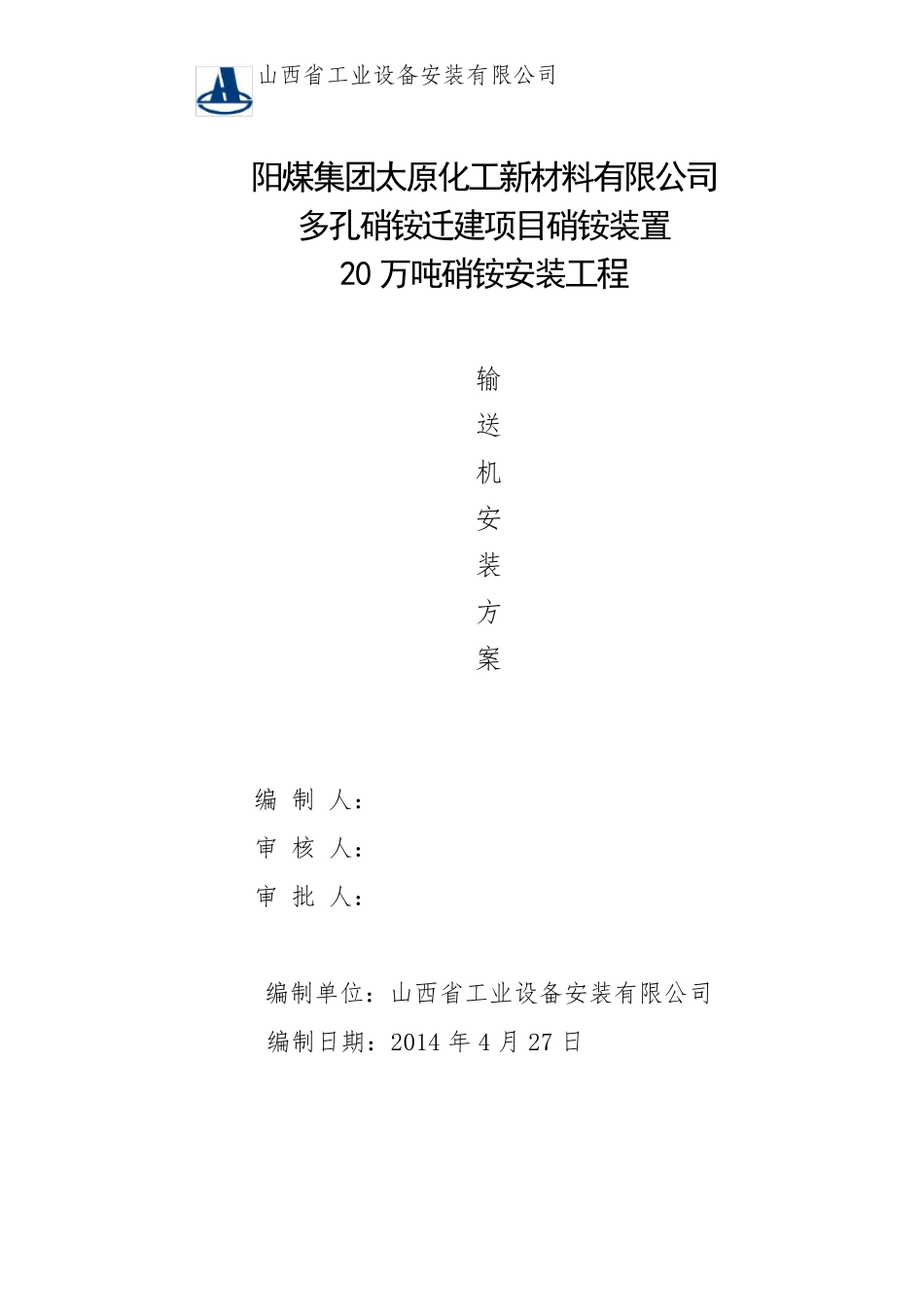

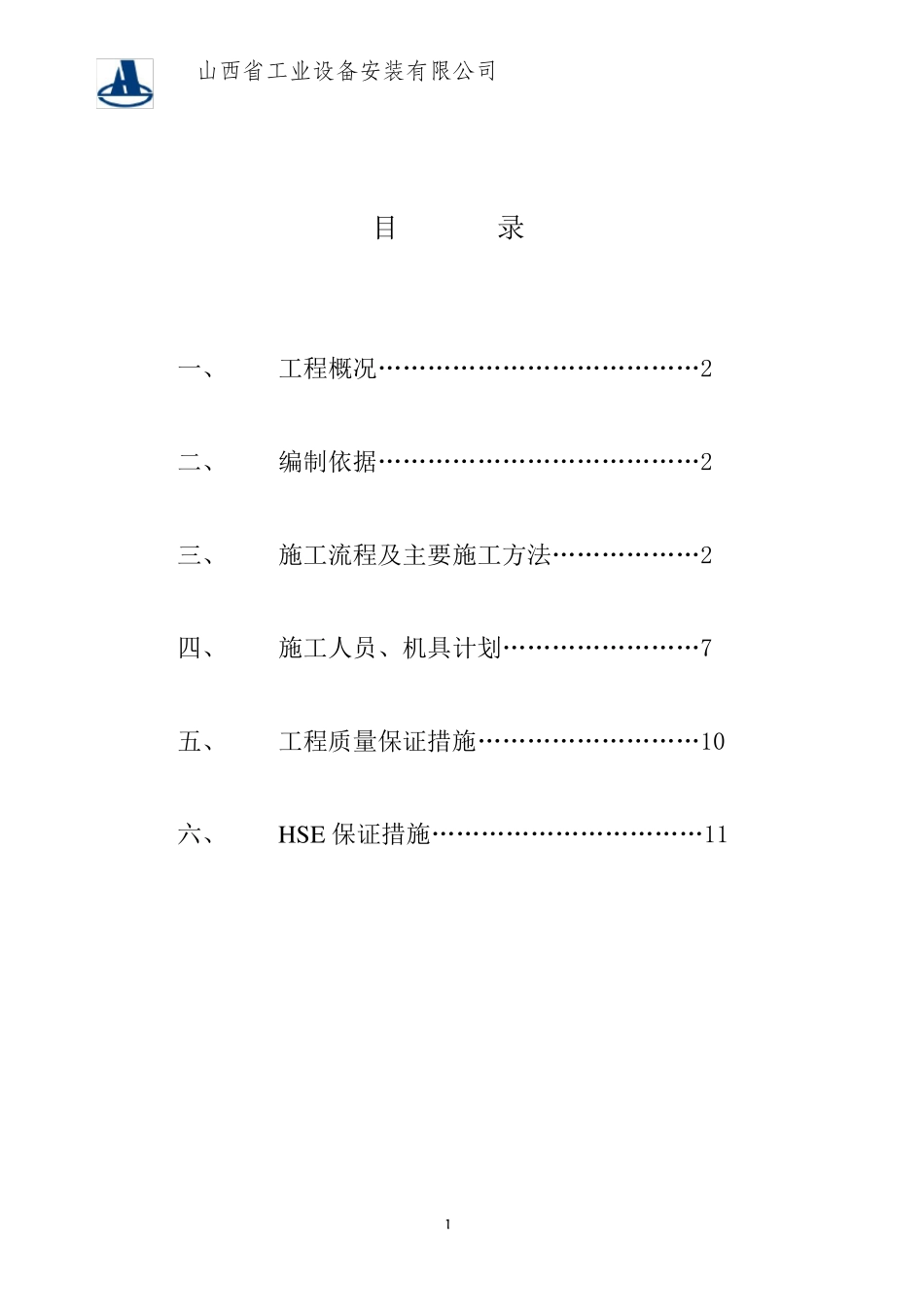

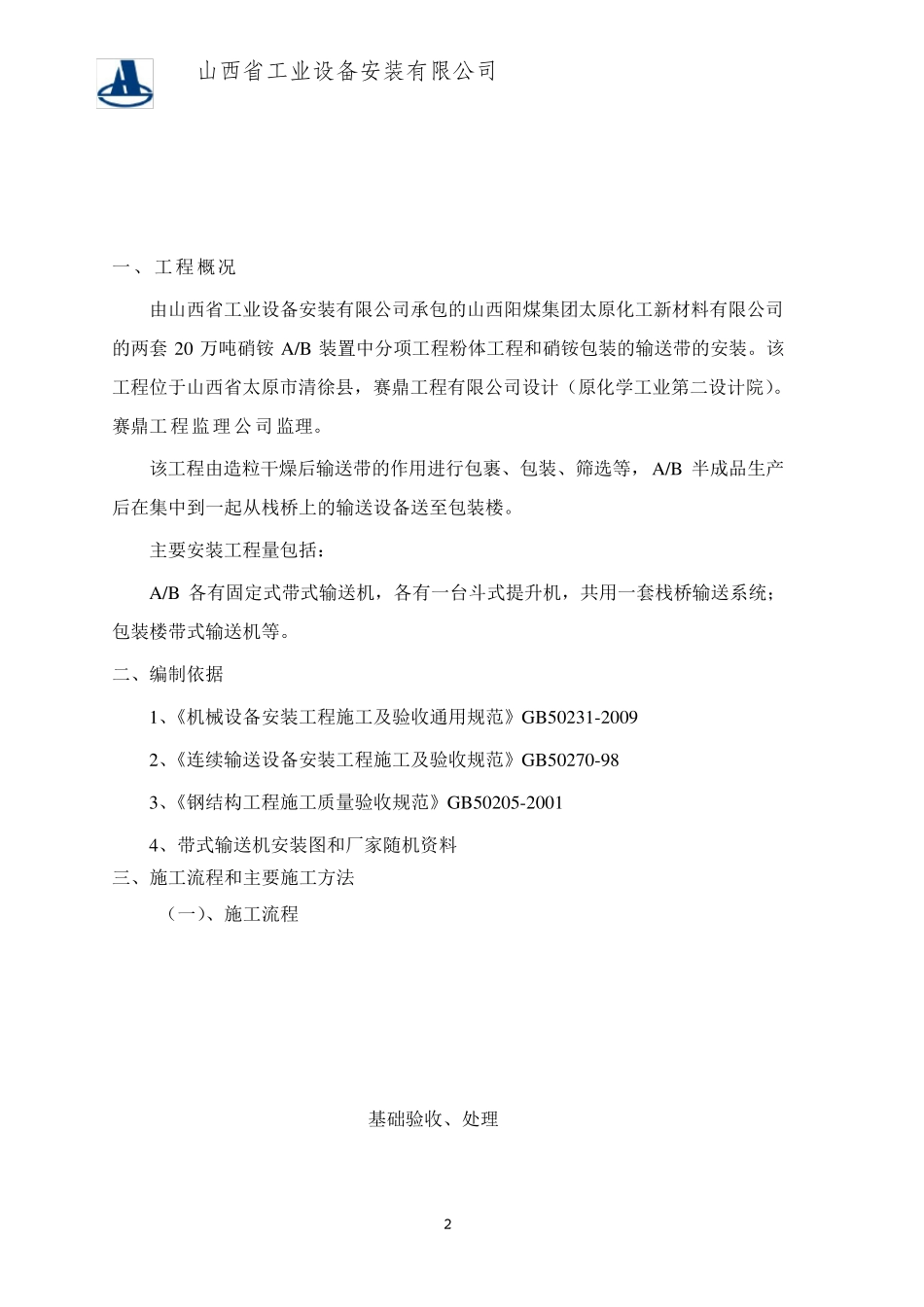

山 西 省 工 业 设 备 安 装 有 限 公 司 阳煤集团太原化工新材料有限公司 多孔硝铵迁建项目硝铵装置 20 万吨硝铵安装工程 输 送 机 安 装 方 案 编 制 人： 审 核 人： 审 批 人： 编制单位：山西省工业设备安装有限公司 编制日期：2014 年 4 月 27 日 山 西 省 工 业 设 备 安 装 有 限 公 司 1 目 录 一、 工程概况…………………………………2 二、 编制依据…………………………………2 三、 施工流程及主要施工方法………………2 四、 施工人员、机具计划……………………7 五、 工程质量保证措施………………………10 六、 HSE 保证措施……………………………11 山 西 省 工 业 设 备 安 装 有 限 公 司 2 一、工程概况 由山西省工业设备安装有限公司承包的山西阳煤集团太原化工新材料有限公司的两套 20 万吨硝铵 A/B 装置中分项工程粉体工程和硝铵包装的输送带的安装。该工程位于山西省太原市清徐县，赛鼎工程有限公司设计（原化学工业第二设计院）。赛鼎工程监理公司监理。 该工程由造粒干燥后输送带的作用进行包裹、包装、筛选等，A/B 半成品生产后在集中到一起从栈桥上的输送设备送至包装楼。 主要安装工程量包括： A/B 各有固定式带式输送机，各有一台斗式提升机，共用一套栈桥输送系统；包装楼带式输送机等。 二、编制依据 1、《机械设备安装工程施工及验收通用规范》GB50231-2009 2、《连续输送设备安装工程施工及验收规范》GB50270-98 3、《钢结构工程施工质量验收规范》GB50205-2001 4、带式输送机安装图和厂家随机资料 三、施工流程和主要施工方法 （一）、施工流程 基础验收、处理 山 西 省 工 业 设 备 安 装 有 限 公 司 3 （二）、主要施工方法 1、设备安装前应具备的条件 （1）、基础验收 基础混凝土强度达到设计要求,外观不得有裂纹、蜂窝、空洞及露筋等缺陷；基础上标高基准线、纵横中心线应有明显的标记。基础各部位尺寸及位置的偏差数值符合规范要求见下表 2-1； （2）、基础处理 基础表面的油污、疏松层、积水应清除干净；放置垫铁处的基础表面应铲平，保证垫铁与基础表面接触良好，对高速运转机械设备的垫铁组，当采用0.05mm 塞尺检查垫铁之间及垫铁与设备底座之间的间隙时，在垫铁同一断面处以两侧塞入的长度总和不得超过垫铁长度或宽度的 1\3，应保证垫铁表面水平度；预埋地脚螺栓...
