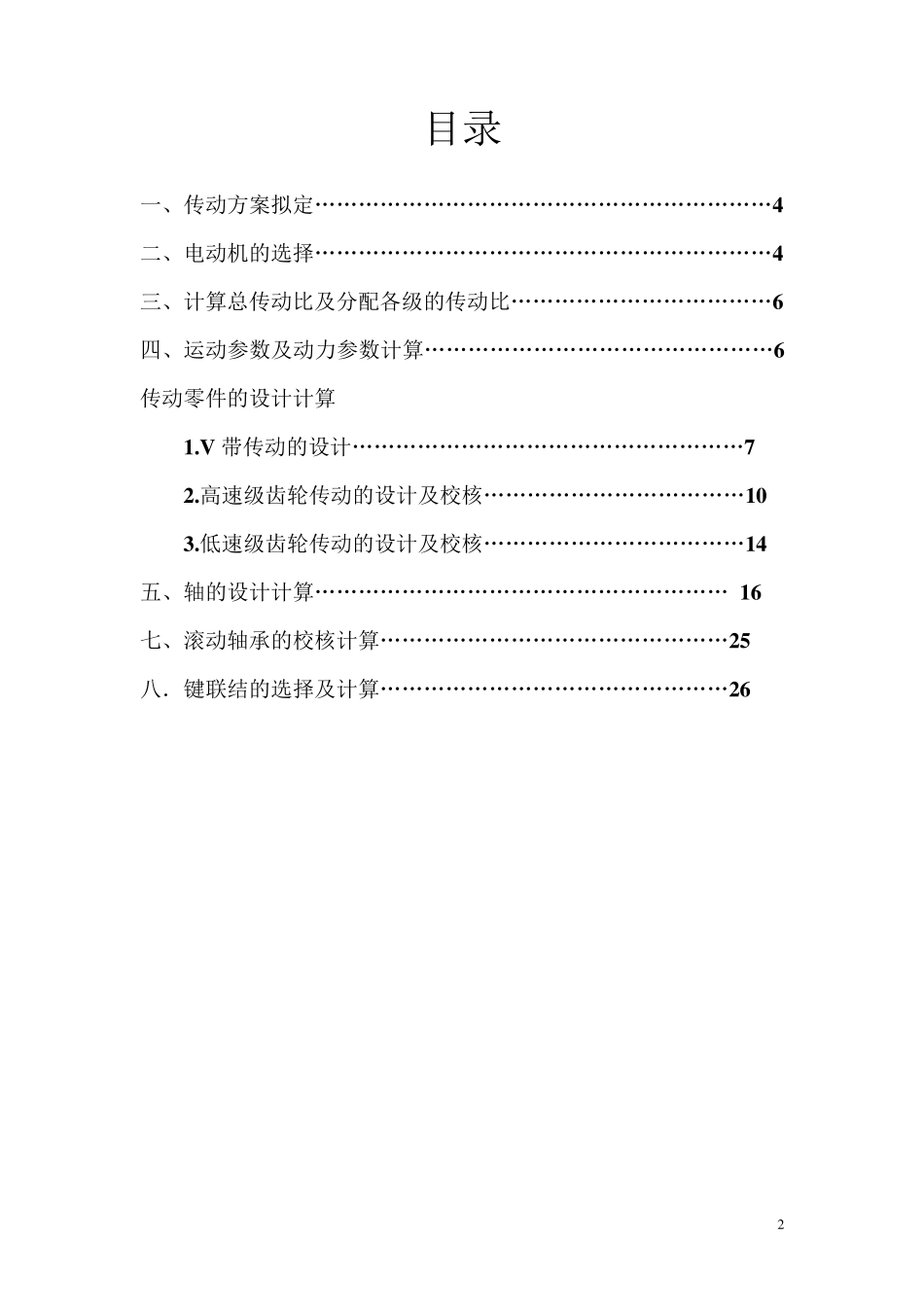

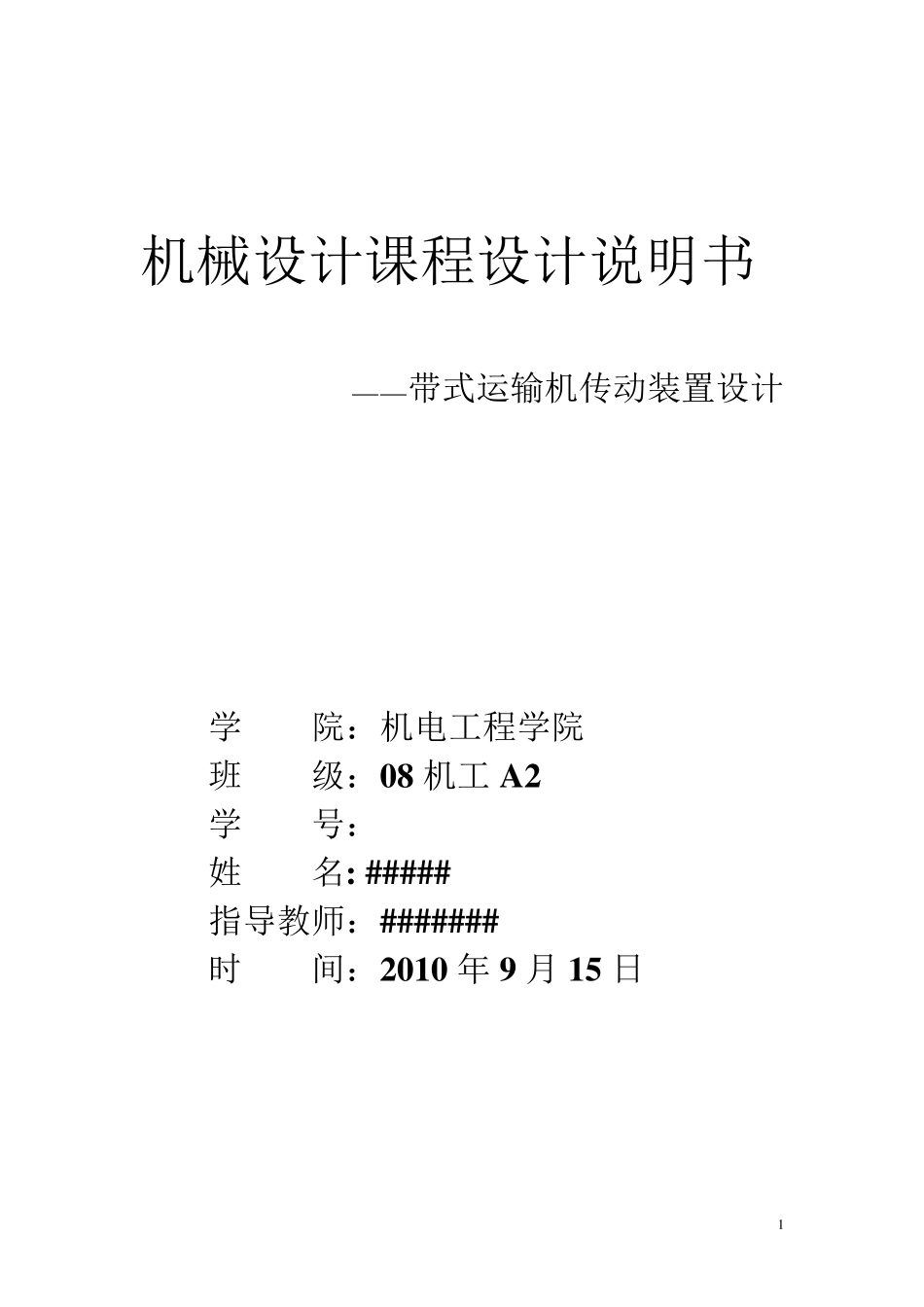

1 机械设计课程设计说明书 ——带式运输机传动装置设计 学 院：机电工程学院 班 级：08 机工 A 2 学 号：********* 姓 名: ##### 指导教师：####### 时 间：2010 年 9 月 15 日 2 目录 一、传动方案拟定………………………………………………………4 二、电动机的选择………………………………………………………4 三、计算总传动比及分配各级的传动比………………………………6 四、运动参数及动力参数计算…………………………………………6传动零件的设计计算 1.V 带传动的设计………………………………………………7 2.高速级齿轮传动的设计及校核………………………………10 3.低速级齿轮传动的设计及校核………………………………14 五、轴的设计计算………………………………………………… 16 七、滚动轴承的校核计算…………………………………………25 八．键联结的选择及计算…………………………………………26 3 带式运输机传动装置设计(第二组） （1） 原始数据 已知条件：输送带工作拉力KNF5.6 输送带速度 smv/1.1 卷筒直径mmD4 0 0 (2) 工作条件 1） 工作情况：两班制工作（每班按8h 计算），连续单项运转，载荷变化不大，空载启动；输送带速度容许误差±5%；滚筒效率9 6.0 2） 工作环境：室内，灰尘较大，环境温度30℃左右 3） 使用期限：折旧期 8 年，4 年一次大修。 4） 制造条件及批量：普通中.小制造厂，小批量 KNF5.6smv/1.1 mmD4 0 0 4 总体设计 一．传动方案的拟定 根据已知条件计算出工作机滚筒的转速为min/521.524001.1100060100060nwrDv 若选用同步转速为1500r/min 或1000r/min 的电动机，则可估算出传动装置的总传动比i 约为30 或20 二．电动机的选择 1)电动机类型的选择：电动机的类型根据动力源和工作条件，选用Y 系列三相异步电动机 2)电动机功率的选择：工作机所需要的有效功率为KWFvPw15.710001.165001000 设54321,,,,分别为弹性联轴器,闭式齿轮传动（设齿轮精度为8 级）,滚动轴承,V 形带传动。滚筒的效率，由表2-2 差得η1=0.99 η2=0.97 η3=0.99 η4=0.95 η5=0.96则传动装置的总效率为8079.096.095.099.097.099.042254432221 电机所需功率为KWPPwd850.88079.015.7  由第十六章表16-1 选取电动机的额定功率为KW11 3)电...
