数 据 流 DFD 图 数据流图（Data Flow Diagram）：简称DFD，它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法
简介 数据流图是结构化分析方法中使用的工具,它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型
数据流图英文缩写 DFD（Data Flow Diagram）它是描绘信息流和数据从输入移动到输出的过程中所经受的变换
数据流图从数据传递和加工的角度，以图形的方式刻画数据流从输入到输出的移动变换过程
数据流程图包括： a．指明数据存在的数据符号，这些数据符号也可指明该数据所使用的媒体； b．指明对数据执行的处理的处理符号，这些符号也可指明该处理所用到的机器功能； c．指明几个处理和（或）数据媒体之间的数据流的流线符号； d．便于读、写数据流程图的特殊符号
在处理符号的前后都应是数据符号
数据流程图以数据符号开始和结束（除 9．4 规定的特殊符号外） 数据流 数据流是一组数据
在数据流图中数据流用带箭头的线表示，在其线旁标注数据流名
在数据流图中应该描绘所有可能的数据流向，而不应该描绘出现某个数据流的条件
加工（处理） 在数据流图中加工用圆圈表示，在圆圈内写上加工名
一个处理框可以代表一系列程序、单个程序或者程序的一个模块

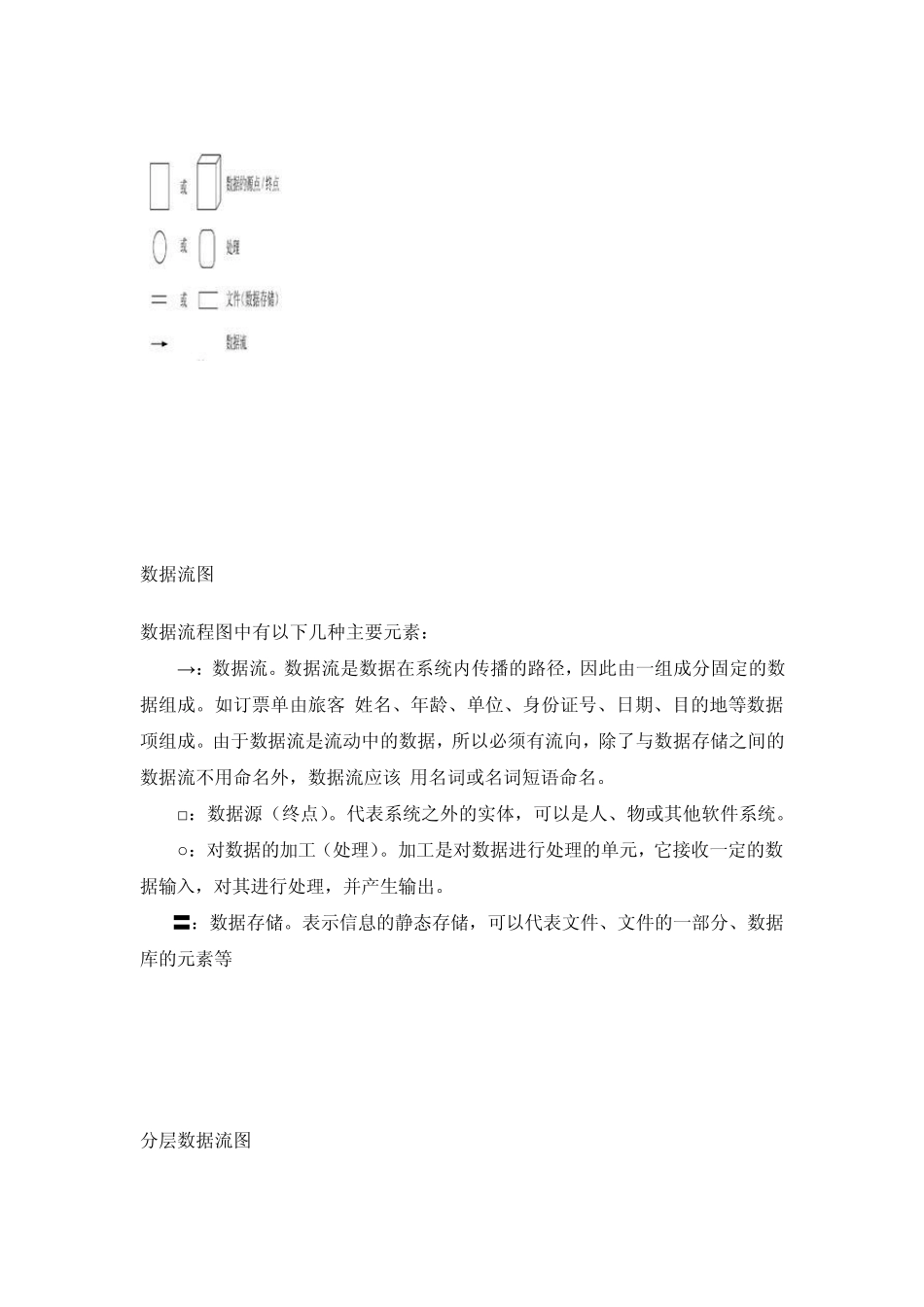

组成元素 数据流图 数据流程图中有以下几种主要元素： →：数据流
数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成
如订票单由旅客 姓名、年龄、单位、身份证号、日期、目的地等数据项组成
由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该 用名词或名词短语命名
□：数据源（终点）
代表系统之外的实体
