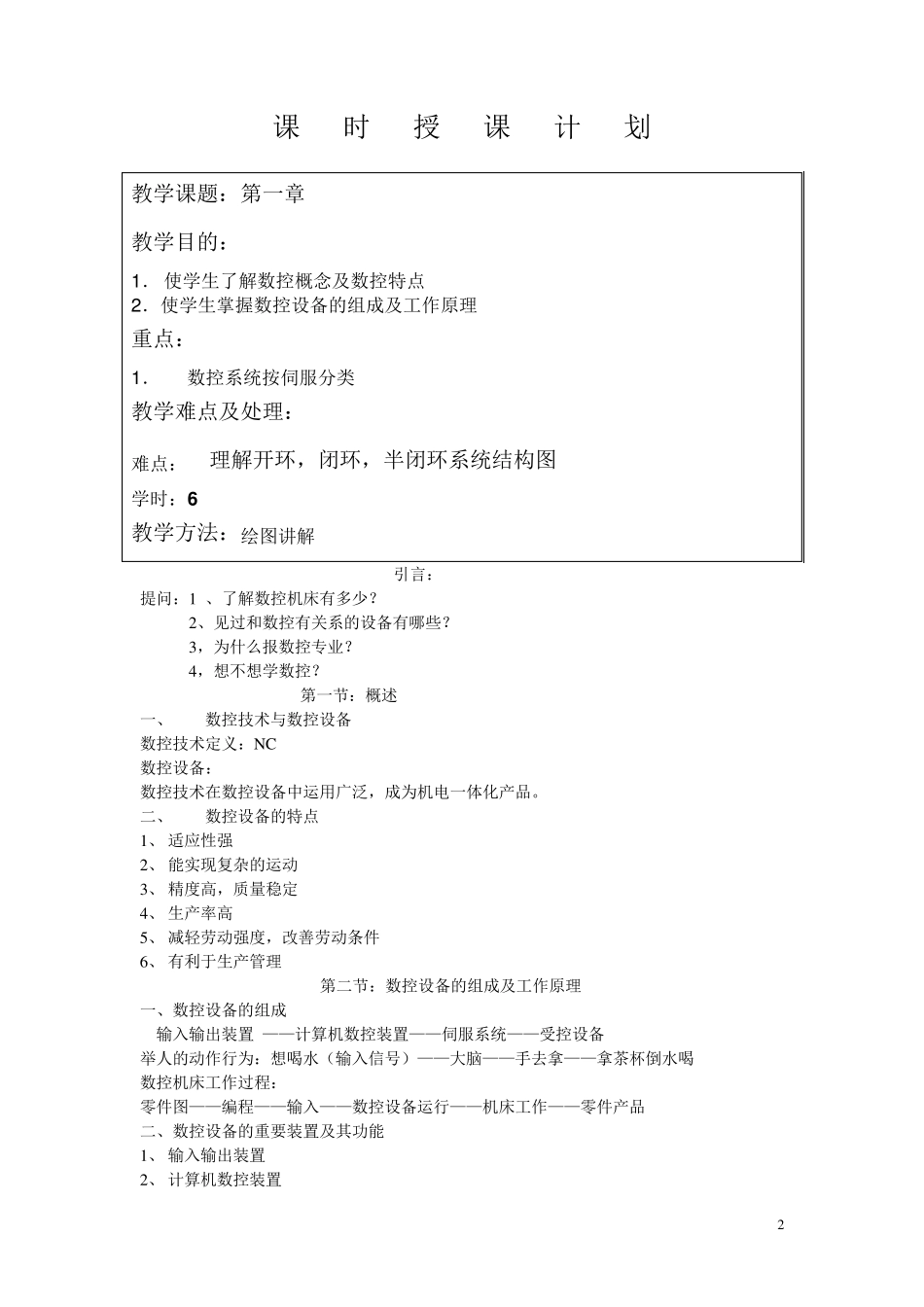

数 控 设 备 与 编 程 教 案 班级：0 8 春、秋数控班 专业：数控加工专业 教师：*** 2 课 时 授 课 计 划 引言： 提问：1 、了解数控机床有多少？ 2、见过和数控有关系的设备有哪些？ 3，为什么报数控专业？ 4，想不想学数控？ 第一节：概述 一、 数控技术与数控设备 数控技术定义：NC 数控设备： 数控技术在数控设备中运用广泛，成为机电一体化产品。 二、 数控设备的特点 1、 适应性强 2、 能实现复杂的运动 3、 精度高，质量稳定 4、 生产率高 5、 减轻劳动强度，改善劳动条件 6、 有利于生产管理 第二节：数控设备的组成及工作原理 一、数控设备的组成 输入输出装置 ——计算机数控装置——伺服系统——受控设备 举人的动作行为：想喝水（输入信号）——大脑——手去拿——拿茶杯倒水喝 数控机床工作过程： 零件图——编程——输入——数控设备运行——机床工作——零件产品 二、数控设备的重要装置及其功能 1、 输入输出装置 2、 计算机数控装置 教学课题：第一章 教学目的： 1 ． 使学生了解数控概念及数控特点 2 ．使学生掌握数控设备的组成及工作原理 重点： 1 ． 数控系统按伺服分类 教学难点及处理： 难点： 理解开环，闭环，半闭环系统结构图 学时：6 教学方法：绘图讲 解 3 3 、 伺服系统（重点介绍，画图讲解） 开环系统 闭环系统 半闭环系统 位置检测装置 4 、 受控设备 第三节：数控加工设备的分类 一、按工艺用途分类 普通数控机床 数控加工中心 数控特种加工（数控点火花，线切割，激光……） 二、按控制运动的方式分类 点位控制数控机床 直线控制数控机床 轮廓控制数控机床 三、按伺服系统类型分类 开环系统控制数控机床 闭环系统控制数控机床 半闭环系统控制数控机床 四、按控制坐标轴数分类 两坐标轴数控机床 三坐标轴数控机床 两个半轴坐标轴数控机床 五、按数控装置功能分类 低档 中档 高档 作业 习题第3 题，第5 题，第7 题 4 课 时 授 课 计 划 第一节：概述 数控机床的结构：主传动装置——进给传动装置——工作台——床身——刀库——自动换刀——润滑装置——冷却装置——排屑装置等 比一般机床提高精度和高生产率，结构比一般机床有以下 6 个体现 1 、 主传动装置方面的改变 2 、进给传动装置方面的改变 3 、工作台方面的改变 4 、配备了刀库和自动换刀装置 5 、增加排屑、...
