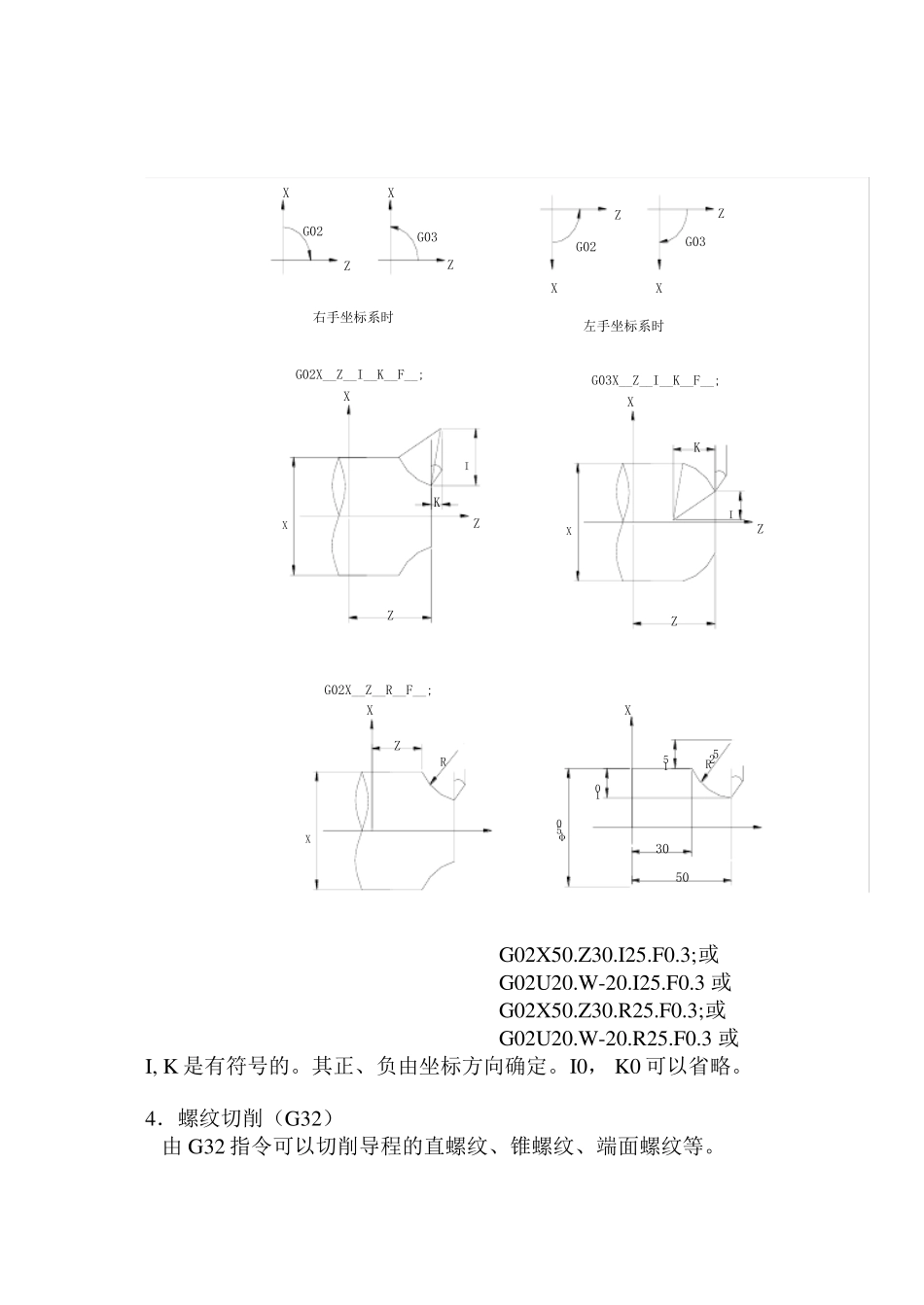

数 控 车 床 编 程 说 明 书 一． 准备功能（G 代码） G00* 定位 （快速进给） G01 直线插补（切削进给） G02 圆弧插补 CW （顺顺时针） G03 圆弧插补 CCW （逆顺时针） G04 暂停 G27 返回参考点检测 G28 返回参考点 G32 螺纹切削 G 40* 取消刀尖R 补偿 G41 刀尖R 补偿(左) G42 刀尖R 补偿(右) G50 设定坐标系，设定主轴最高转速 G90 外径，内径车削循环 G92 螺纹切削循环 G94 端面车削循环 G98 每分进给 G99* 每转进给 二．插补功能 1． 定位（G00） 用绝对方式或增量方式，使刀具以快速进给速度向工件坐标系的某一点移动。绝对值指令时，用终点的坐标值编程，增量值指令时，用刀具的移动距离来编程 。 指令格式：G00 P—— P--：表示移动的坐标值。增量值、绝对值可以混用 2. 直线插补(G01) 根据G01P＿F＿；指令，可使刀具进行直线插补，指令中的P 表示移动量。可为绝对指令值或增量指令值。 直径编程: G01 X40.0 Z20.1 F20; (绝对值指令) 或 G01 U20.0W-25.9F20; (增量值指令) 3. 圆弧插补(G02， G03) 项目指 令意 义1G02顺时针旋转 （CW）G03逆时针旋转 （CCW）2终点位置绝对值X，Z工件坐标系的终点位置增量值U，W 从始点到终点的距离3I，K从始点到圆心的距离（带符号或半径值）R圆弧的半径4F沿着圆弧的速度圆弧的半径进给速度指 定 内 容旋 转 方 向从始点到圆心的距离 指令格式：G02 X__Z__I__K__F__; 或 G03 U__W__R__F__; 顺时针，逆时针在以下右手坐标和左手坐标系中不同。 右手坐标系时左手坐标系时XXZZZZXXG02G03G02G03G02X__Z__I__K__F__;G03X__Z__I__K__F__;XZIKZXIKXZXZZXXRG02X__Z__R__F__;Xφ503015R255010 G02X50.Z30.I25.F0.3;或 G02U20.W-20.I25.F0.3 或 G02X50.Z30.R25.F0.3;或 G02U20.W-20.R25.F0.3 或 I, K 是有符号的。其正、负由坐标方向确定。I0， K0 可以省略。 4．螺纹切削（G32） 由 G32 指令可以切削导程的直螺纹、锥螺纹、端面螺纹等。 螺纹指令如下，指令中用F 指定螺纹的导程。 G32P＿＿F＿＿； 但是，F＿＿为长轴方向的导程。 通常螺纹切削，从粗车到精车需要刀具多次在同一轨迹上进行切削。 1)．直螺纹切削实例： （注 1）螺纹去削中，进给速度倍率无效，进给速度被限制在 100%。 （注 2）螺纹切削中，不能停止进给，一旦停止进给，切深便急剧增加，很危险。因此，进给暂停在...
