数控铣工高级工技能考试题VIP免费

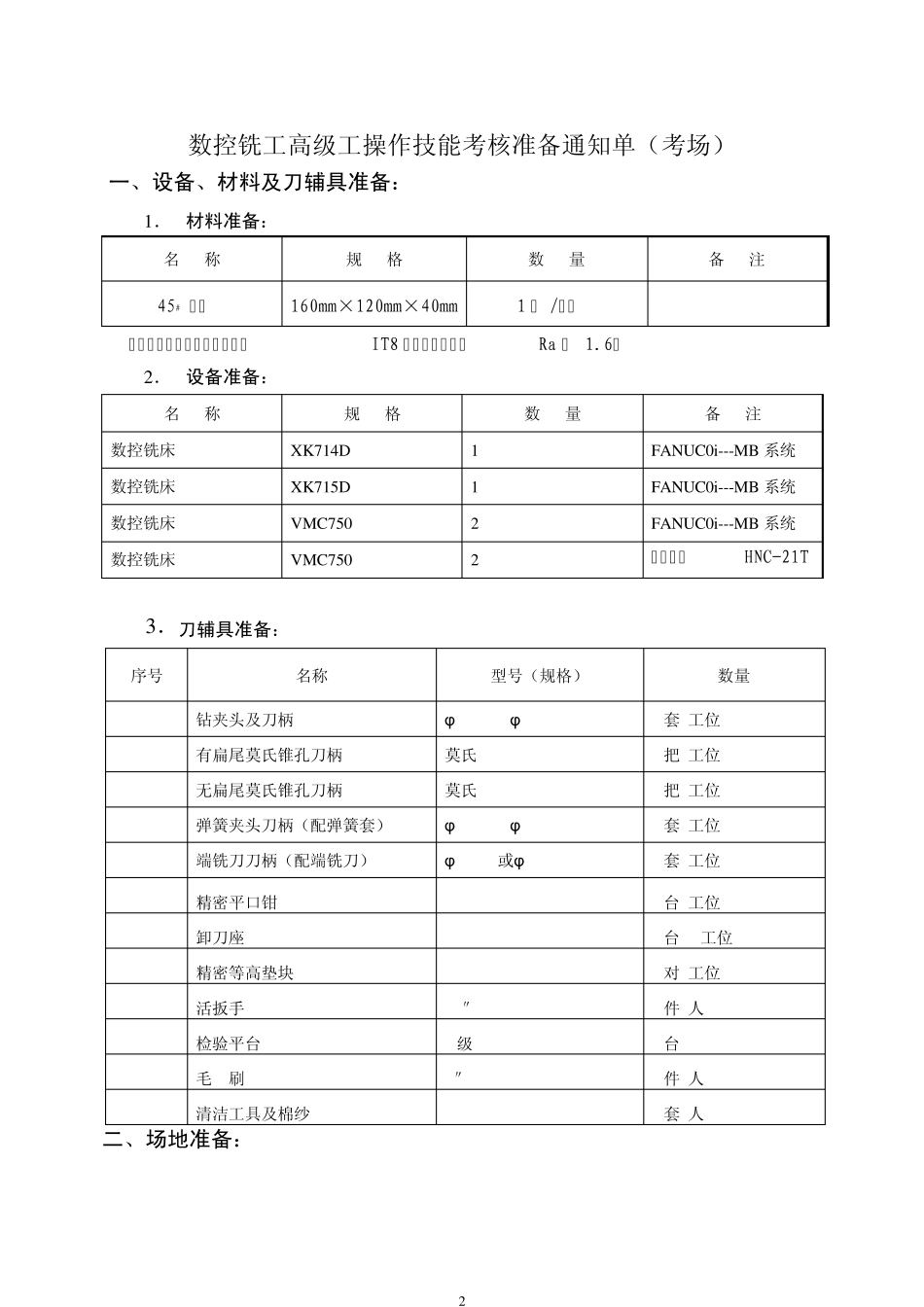

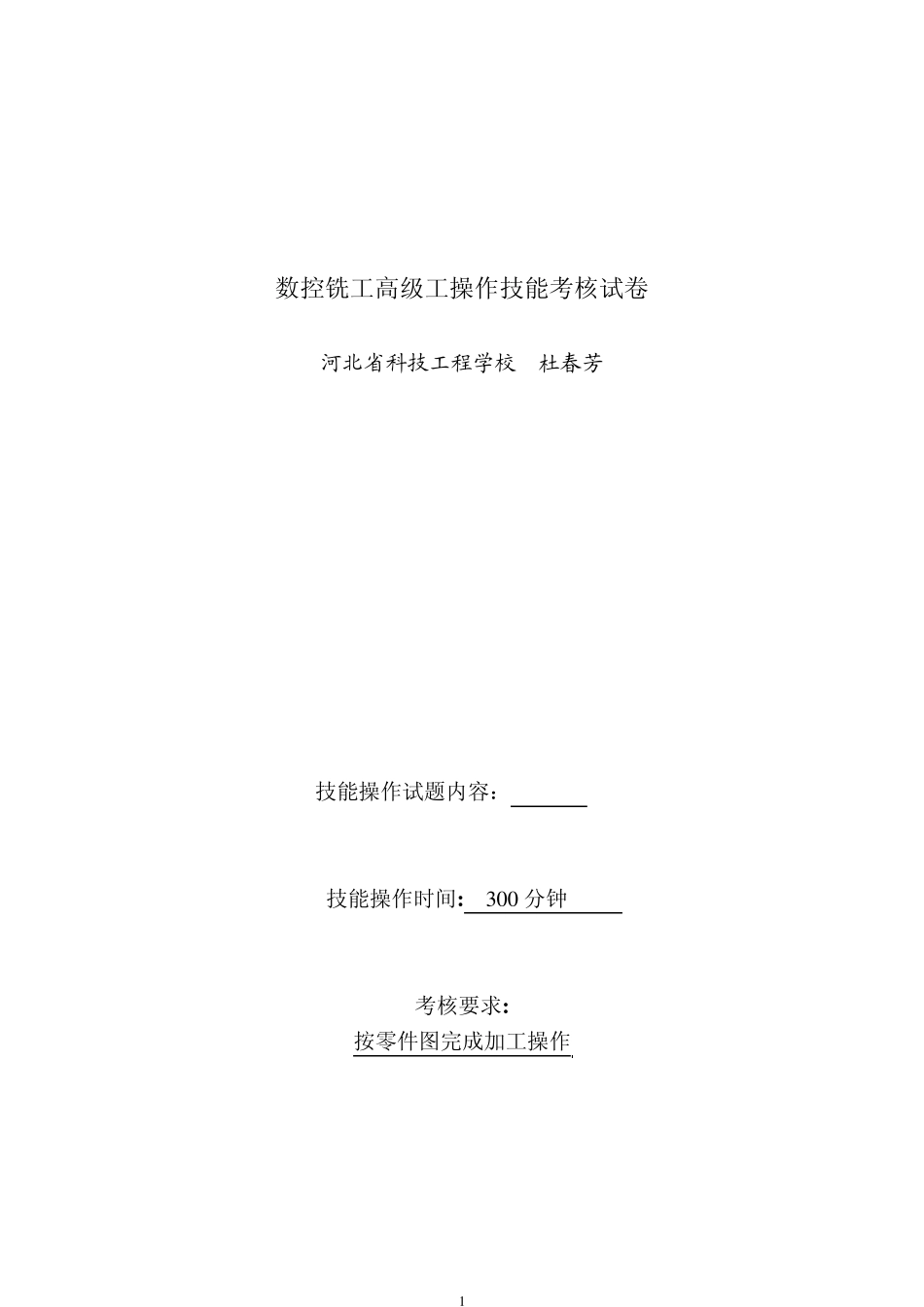

1 数控铣工高级工操作技能考核试卷 河北省科技工程学校 杜春芳 技能操作试题内容： 技能操作时间: 3 0 0 分钟 考核要求: 按零件图完成加工操作 2 数控铣工高级工操作技能考核准备通知单（考场） 一、设备、材料及刀辅具准备： 1． 材料准备： 名 称 规 格 数 量 备 注 45# 锻件 160mm×120mm×40mm 1 块 /考生 毛坯料尺寸公差和形位公差≤IT8 级，表面粗糙度Ra 为 1.6。 2． 设备准备： 3．刀辅具准备： 二、场地准备： 名 称 规 格 数 量 备 注 数控铣床 XK714D 1 FANUC0i---MB 系统 数控铣床 XK715D 1 FANUC0i---MB 系统 数控铣床 VMC750 2 FANUC0i---MB 系统 数控铣床 VMC750 2 华中系统 HNC-21T 序号 名称 型号（规格） 数量 1 钻夹头及刀柄 φ 1 mm -φ 13mm 1套/工位 2 有扁尾莫氏锥孔刀柄 莫氏 2# 1把/工位 3 无扁尾莫氏锥孔刀柄 莫氏 2# 1把/工位 4 弹簧夹头刀柄（配弹簧套） φ 4 mm -φ 20 mm 3套/工位 5 端铣刀刀柄（配端铣刀） φ 63mm或φ 80mm 1套/工位 6 精密平口钳 200 1台/工位 7 卸刀座 BT40 1台/3工位 8 精密等高垫块 1对/工位 9 活扳手 12″ 1件/人 10 检验平台 1级 1台 11 毛 刷 1″ 1件/人 12 清洁工具及棉纱 1套/人 3 考 核 要 求 准 备 内 容 工 位 要 求 考场面积每位考生一般不少于8 平方米 每个操作工位不小于4 平方米，并配有绝缘脚踏板。 每个工位应配有一个0 .5 平方米的台面，供考生摆放工、量、刀具 考场电源功率必须能满足所有设备正常启动工作 考场应配有相应数量的清扫工具、油壶、棉丝等 考场应配有电刻笔（记号笔）机床有明显的工位编号 人 员 要 求 监考人员与考生人数之比1 ∶5 （每考场不少于3 人） 每个考场至少配备机修、电修、医护人员各一名 监考人员、考场服务人员必须提前进场，作好准备工作 4 数控铣工高级工操作技能考核准备通知单（考生） 姓名： 准考证号： 单位： 工、量、刀、辅具 序号 名 称 型 号 数 量 备 注 1 深度千分尺 0.01/0-50mm 1件/人 2 万能角度尺 2′/0°-320° 1件/人 3 90°角尺 1件/人 4 百分表及表座 0.01/0-3mm 1套/人 5 内径表 10～18、 18～35 1套/人 6 钢板尺 0.50/300mm 1件/人 7 圆弧规 R15～R25 1套/人 8 游标卡尺 0.02/200mm 1件/人 9 塞...
