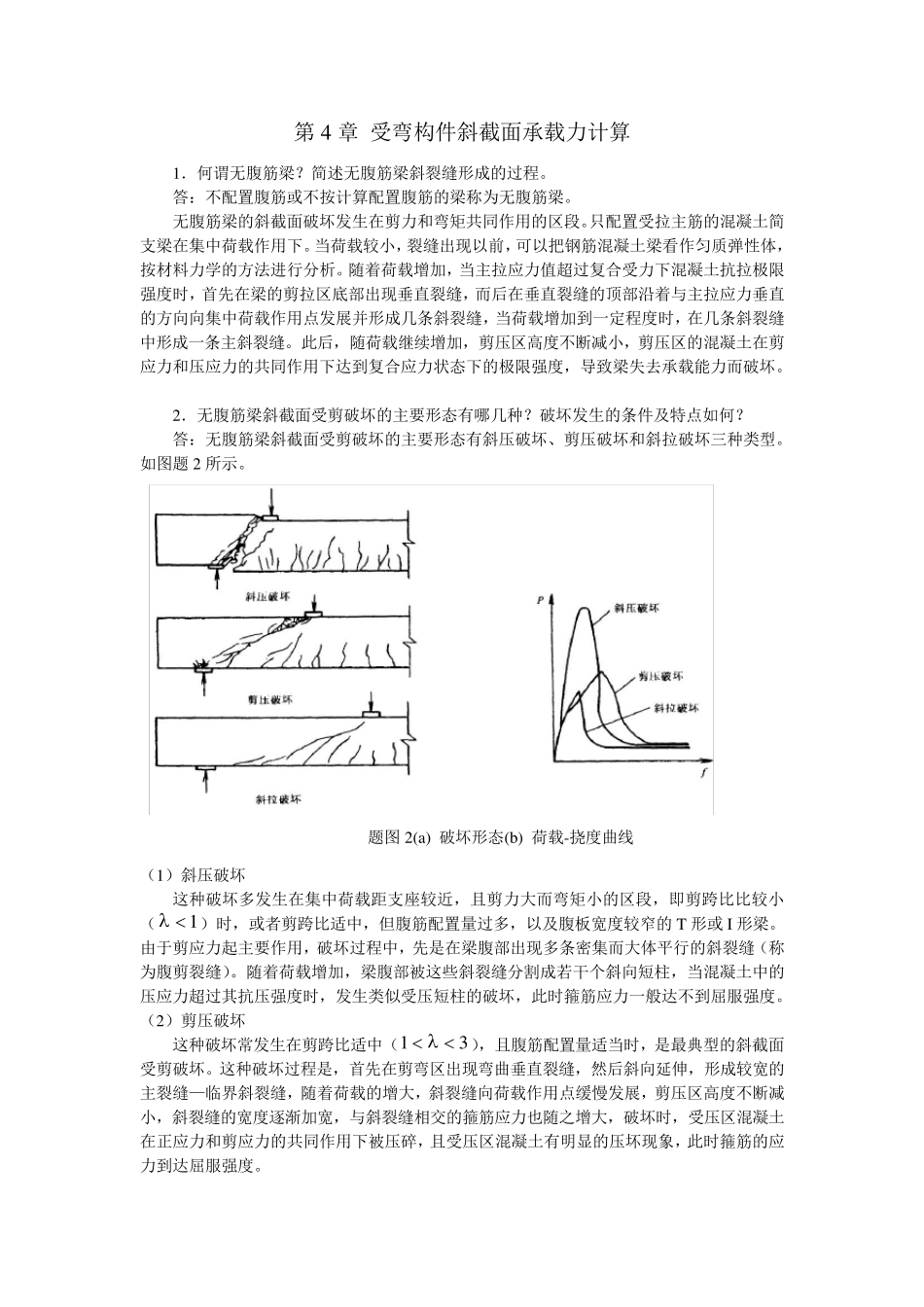

第 4 章 受弯构件斜截面承载力计算 1．何谓无腹筋梁？简述无腹筋梁斜裂缝形成的过程。 答：不配置腹筋或不按计算配置腹筋的梁称为无腹筋梁。 无腹筋梁的斜截面破坏发生在剪力和弯矩共同作用的区段。只配置受拉主筋的混凝土简支梁在集中荷载作用下。当荷载较小，裂缝出现以前，可以把钢筋混凝土梁看作匀质弹性体，按材料力学的方法进行分析。随着荷载增加，当主拉应力值超过复合受力下混凝土抗拉极限强度时，首先在梁的剪拉区底部出现垂直裂缝，而后在垂直裂缝的顶部沿着与主拉应力垂直的方向向集中荷载作用点发展并形成几条斜裂缝，当荷载增加到一定程度时，在几条斜裂缝中形成一条主斜裂缝。此后，随荷载继续增加，剪压区高度不断减小，剪压区的混凝土在剪应力和压应力的共同作用下达到复合应力状态下的极限强度，导致梁失去承载能力而破坏。 2．无腹筋梁斜截面受剪破坏的主要形态有哪几种？破坏发生的条件及特点如何？ 答：无腹筋梁斜截面受剪破坏的主要形态有斜压破坏、剪压破坏和斜拉破坏三种类型。如图题2 所示。 （1）斜压破坏 这种破坏多发生在集中荷载距支座较近，且剪力大而弯矩小的区段，即剪跨比比较小（1）时，或者剪跨比适中，但腹筋配置量过多，以及腹板宽度较窄的 T 形或 I 形梁。由于剪应力起主要作用，破坏过程中，先是在梁腹部出现多条密集而大体平行的斜裂缝（称为腹剪裂缝）。随着荷载增加，梁腹部被这些斜裂缝分割成若干个斜向短柱，当混凝土中的压应力超过其抗压强度时，发生类似受压短柱的破坏，此时箍筋应力一般达不到屈服强度。 （2）剪压破坏 这种破坏常发生在剪跨比适中（ 31 ），且腹筋配置量适当时，是最典型的斜截面受剪破坏。这种破坏过程是，首先在剪弯区出现弯曲垂直裂缝，然后斜向延伸，形成较宽的主裂缝—临界斜裂缝，随着荷载的增大，斜裂缝向荷载作用点缓慢发展，剪压区高度不断减小，斜裂缝的宽度逐渐加宽，与斜裂缝相交的箍筋应力也随之增大，破坏时，受压区混凝土在正应力和剪应力的共同作用下被压碎，且受压区混凝土有明显的压坏现象，此时箍筋的应力到达屈服强度。 题图2(a) 破坏形态(b) 荷载-挠度曲线 （3 ）斜拉破坏 这种破坏发生在剪跨比较大（3），且箍筋配置量过少的情况，其破坏特点是，破坏过程急速且突然，当斜裂缝在粱腹部出现，很快就向上下延伸，形成临界斜裂缝，将梁劈裂为两部分而破坏，且往往伴随产生沿纵筋的撕裂裂缝。破坏荷载与开裂荷载很接近...
