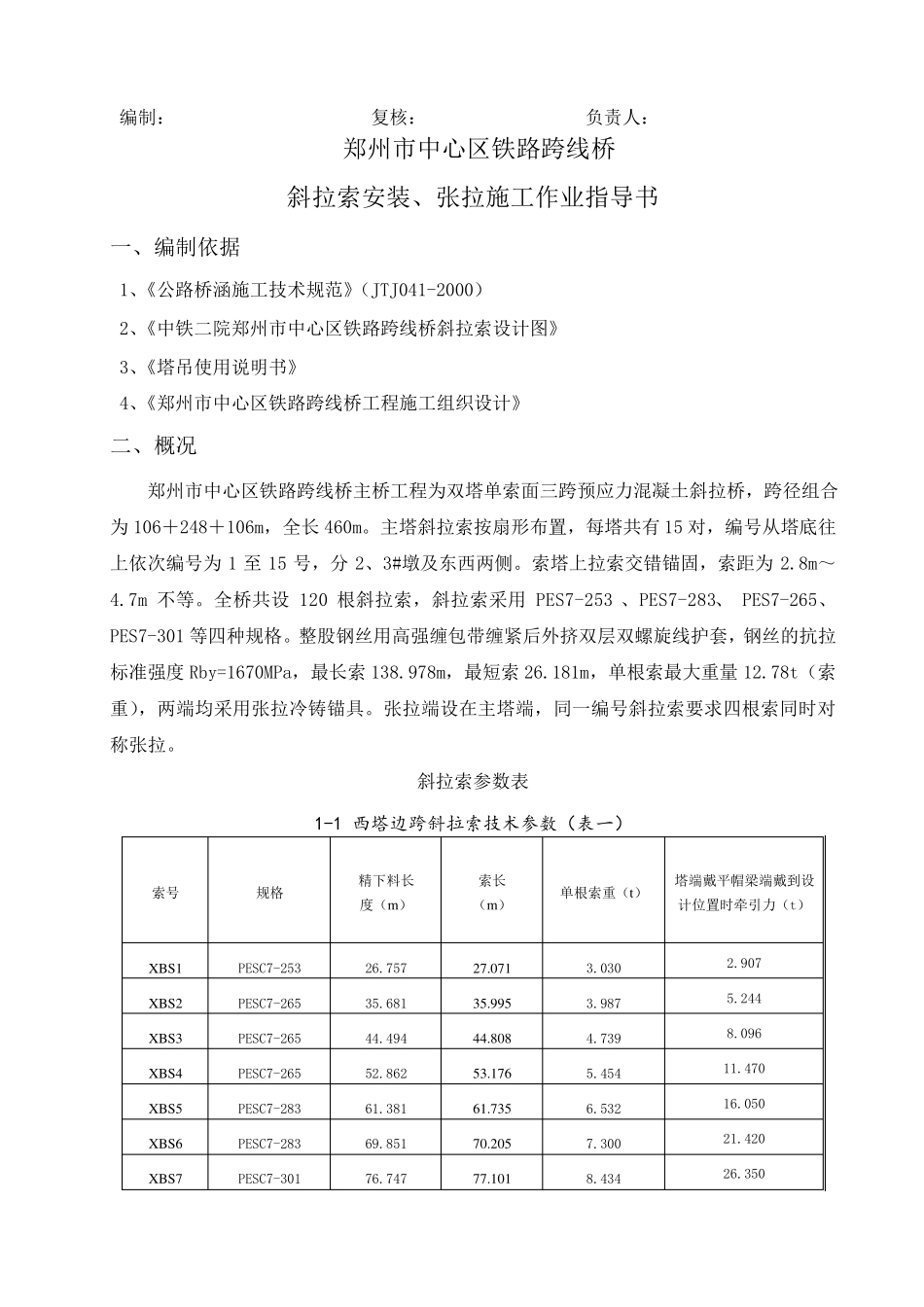

斜拉索挂索作业指导书_第1页
1/11

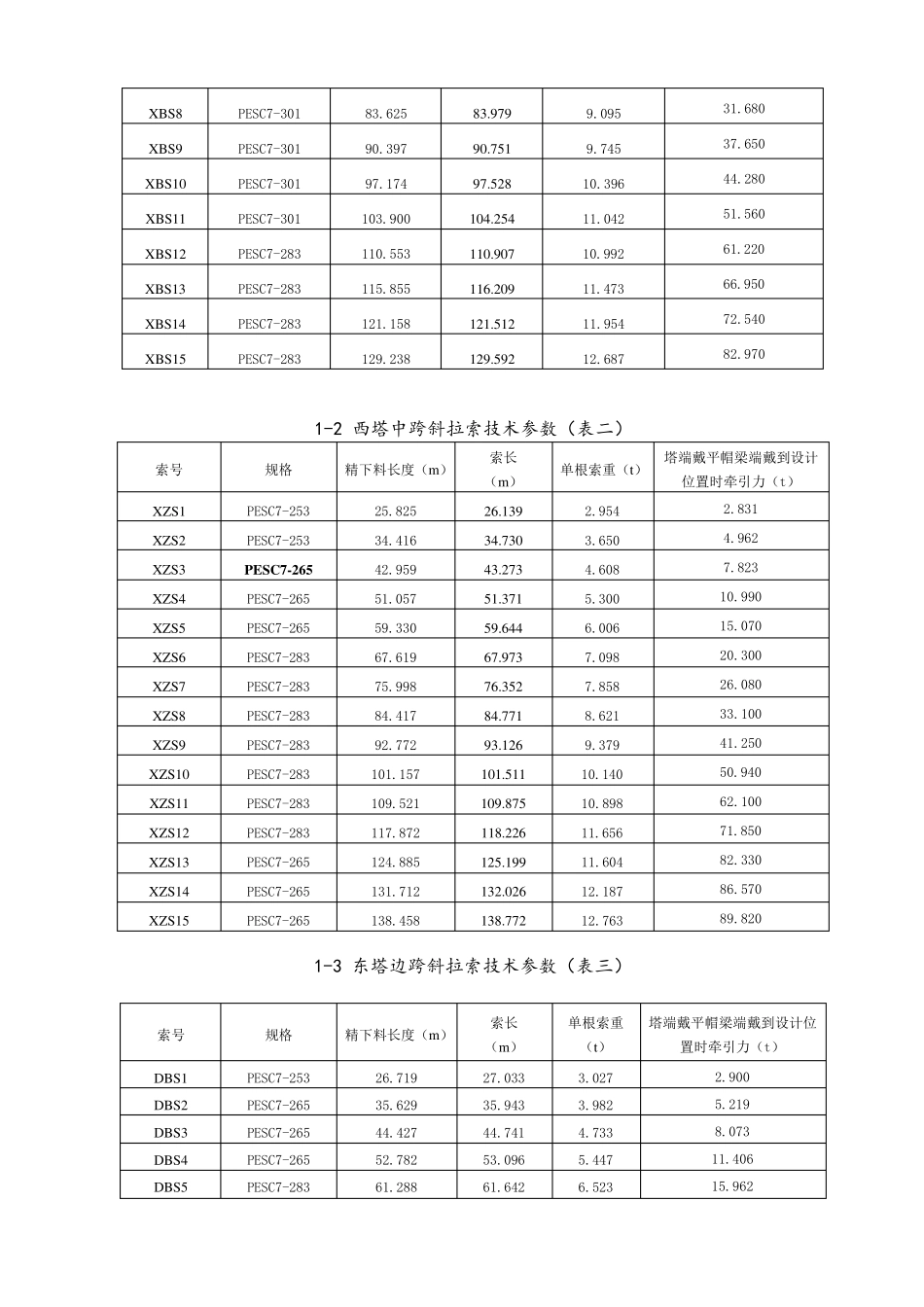

斜拉索挂索作业指导书_第2页
2/11

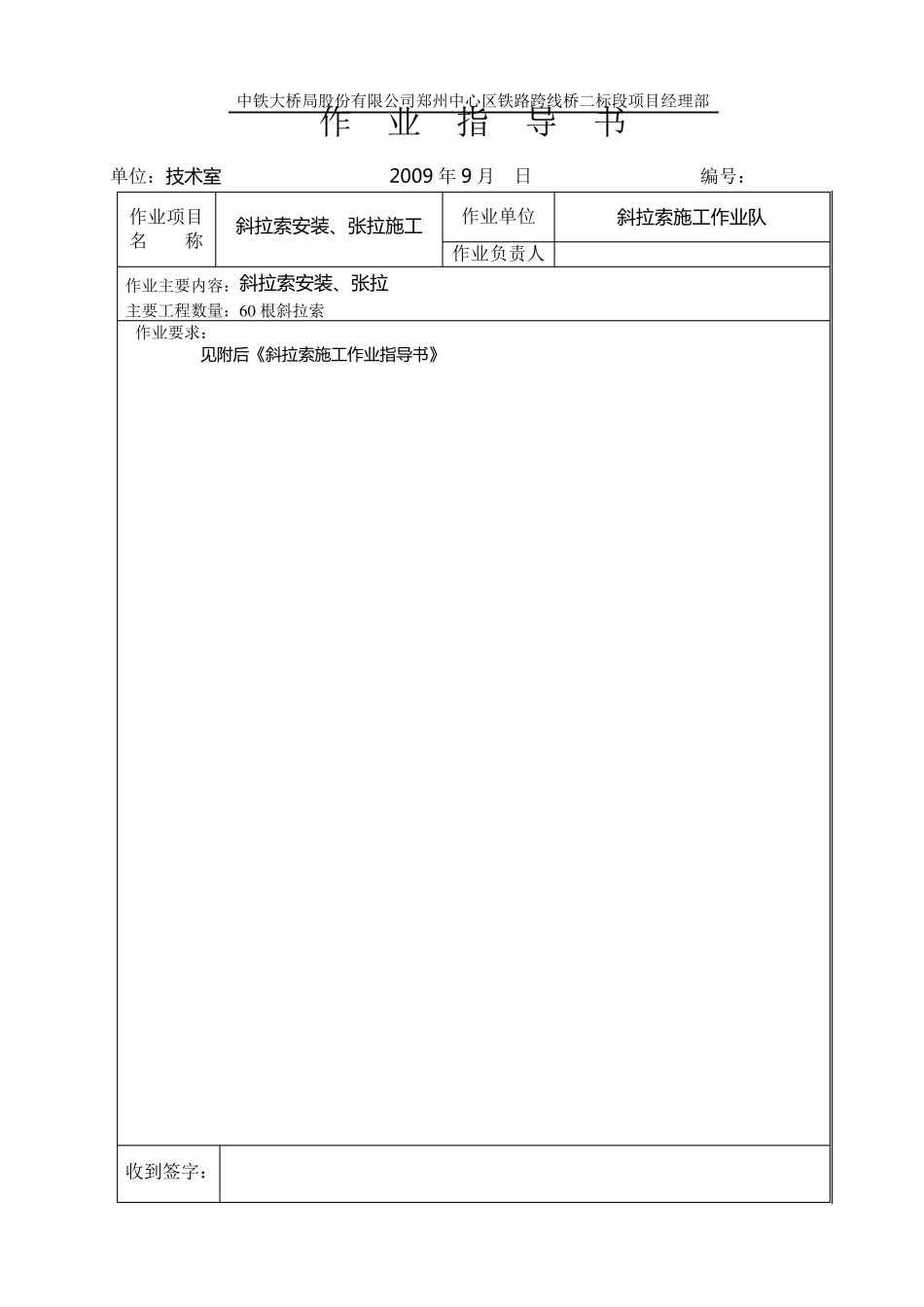

斜拉索挂索作业指导书_第3页
3/11
中铁大桥局股份有限公司郑州中心区铁路跨线桥二标段项目经理部 作 业 指 导 书 单位:技 术 室 2009 年 9 月 日 编号: 作业项目名 称 斜 拉 索 安 装 、张拉 施工 作业单位 斜 拉 索 施工作业队 作业负责人 作业主要内容:斜 拉 索 安 装 、张拉 主要工程数量:6 0 根斜拉索 作业要求: 见附后《斜 拉 索 施工作业指导书》 收到签字: 编制: 复核: 负责人: 郑州市中心区铁路跨线桥 斜拉索安装、张拉施工作业指导书 一、编制依据 1、《公路桥涵施工技术规范》(JTJ041-2000) 2、《中铁二院郑州市中心区铁路跨线桥斜拉索设计图》 3、《塔吊使用说明书》 4、《郑州市中心区铁路跨线桥工程施工组织设计》 二、概况 郑州市中心区铁路跨线桥主桥工程为双塔单索面三跨预应力混凝土斜拉桥,跨径组合为 106+248+106m,全长 460m。主塔斜拉索按扇形布置,每塔共有 15 对,编号从塔底往上依次编号为 1 至 15 号,分 2、3#墩及东西两侧。索塔上拉索交错锚固,索距为 2.8m~4.7m 不等。全桥共设 120 根斜拉索,斜拉索采用 PES7-253 、PES7-283、 PES7-265、 PES7-301 等四种规格。整股钢丝用高强缠包带缠紧后外挤双层双螺旋线护套,钢丝的抗拉标准强度Rby=1670MPa,最长索138.978m,最短索26.181m,单根索最大重量12.78t(索重),两端均采用张拉冷铸锚具。张拉端设在主塔端,同一编号斜拉索要求四根索同时对称张拉。 斜拉索参数表 1-1 西塔边跨斜拉索技术参数(表一) 索号 规格 精下 料 长 度(m) 索长 (m) 单根索重(t) 塔端戴 平 帽 梁 端戴 到 设计位 置时牵 引 力(t) XBS1 PESC7-253 26.757 27.071 3.030 2.907 XBS2 PESC7-265 35.681 35.995 3.987 5.244 XBS3 PESC7-265 44.494 44.808 4.739 8.096 XBS4 PESC7-265 52.862 53.176 5.454 11.470 XBS5 PESC7-283 61.381 61.735 6.532 16.050 XBS6 PESC7-283 69.851 70.205 7.300 21.420 XBS7 PESC7-301 76.747 77.101 8.434 26.350 XBS8 PESC7-301 83.625 83.979 9.095 31.680 XBS9 PESC7-301 90.397 90.751 9.745 37.650 XBS10 PESC7-301 97.174 97.528 10.396 44.280 XBS11 PESC7-301 103.900 104.254 11.042 51.560 XBS12 PESC7-283 110.553 110.907 10.992 61.220 XBS13 PESC7-283 115.855 116.209 11.4...
