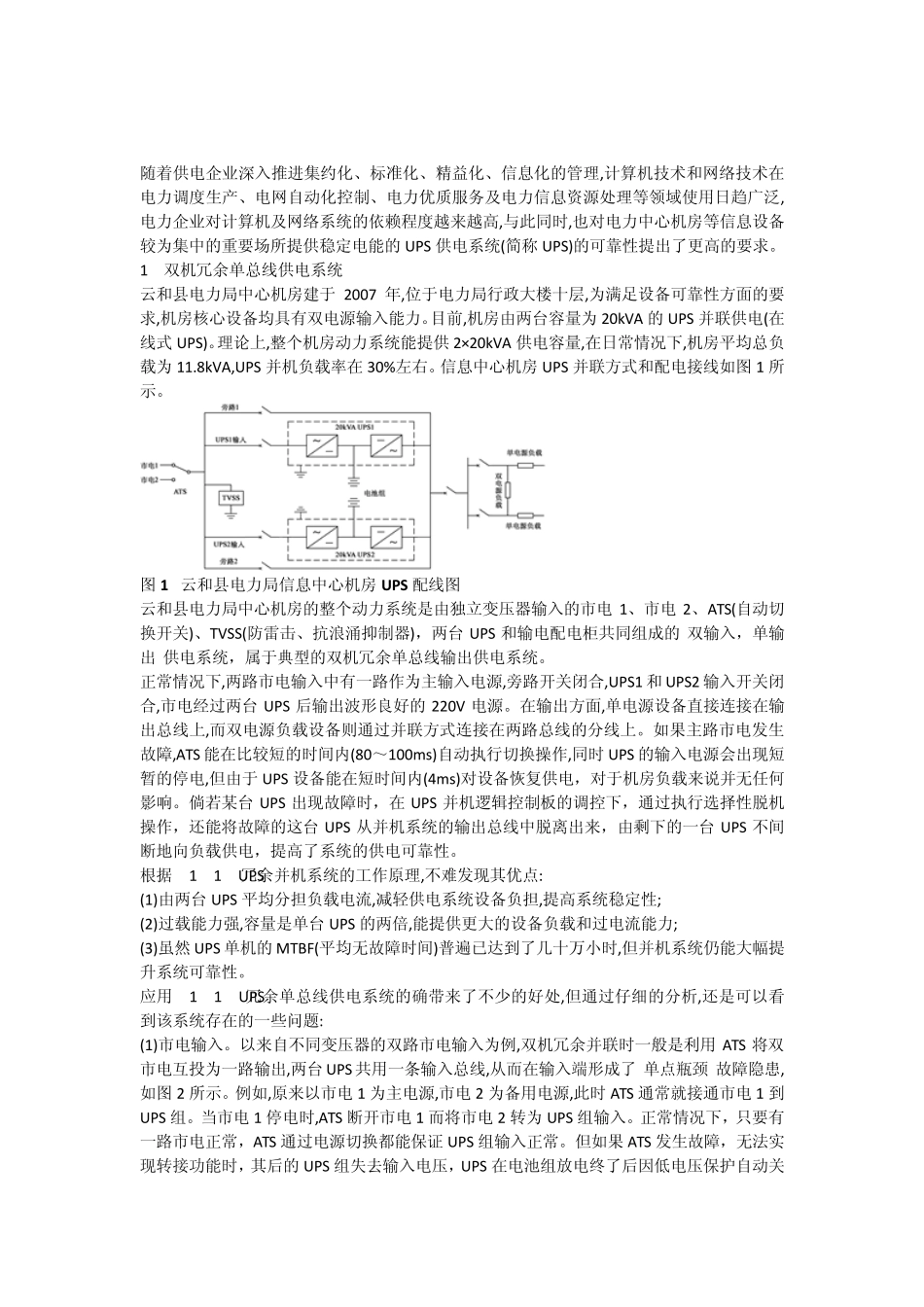

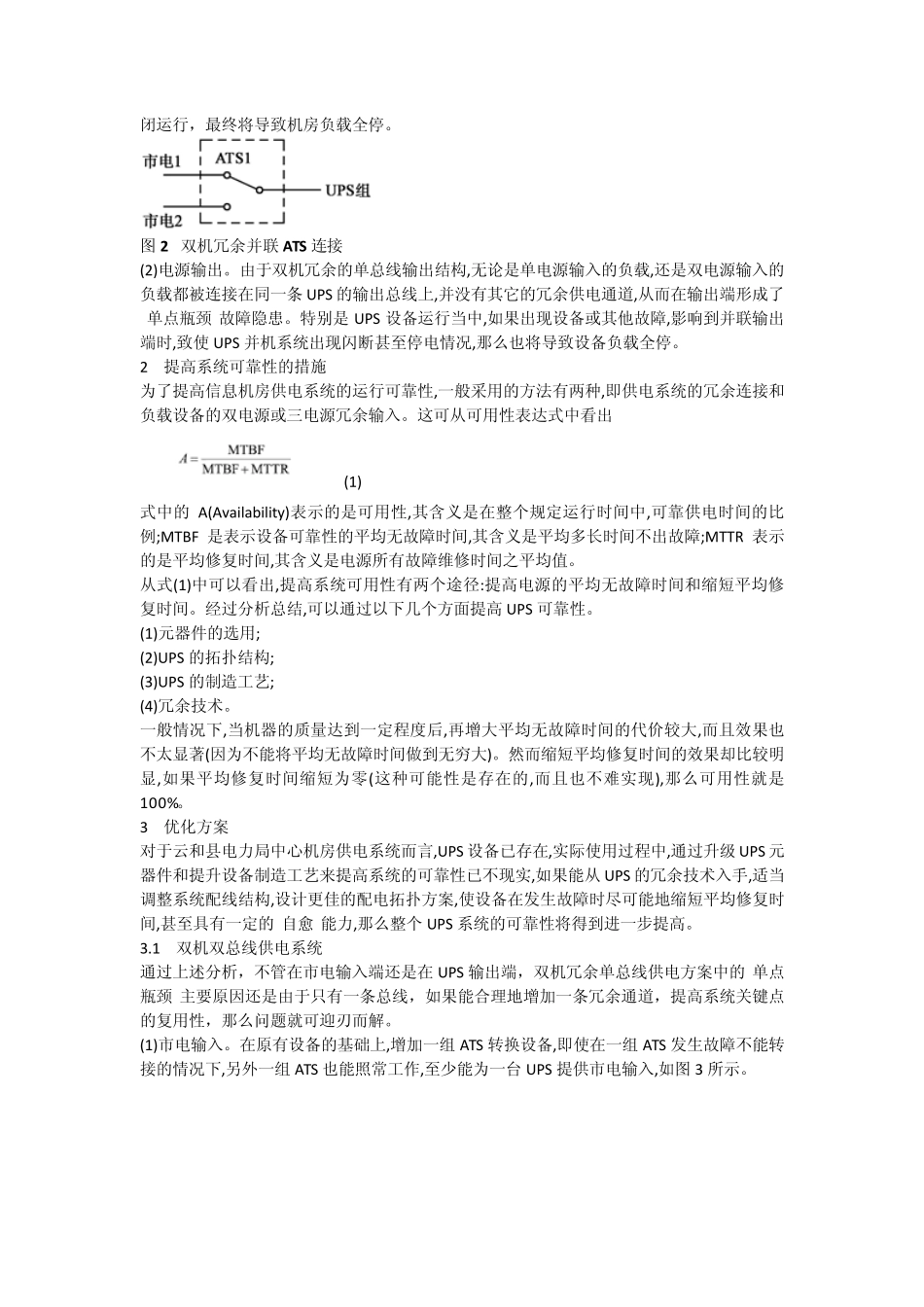

随着供电企业深入推进集约化、标准化、精益化、信息化的管理,计算机技术和网络技术在电力调度生产、电网自动化控制、电力优质服务及电力信息资源处理等领域使用日趋广泛,电力企业对计算机及网络系统的依赖程度越来越高,与此同时,也对电力中心机房等信息设备较为集中的重要场所提供稳定电能的 UPS 供电系统(简称 UPS)的可靠性提出了更高的要求。 1 双机冗余单总线供电系统 云和县电力局中心机房建于 2007 年,位于电力局行政大楼十层,为满足设备可靠性方面的要求,机房核心设备均具有双电源输入能力。目前,机房由两台容量为 20kVA 的 UPS 并联供电(在线式 UPS)。理论上,整个机房动力系统能提供2×20kVA 供电容量,在日常情况下,机房平均总负载为 11.8kVA,UPS 并机负载率在 30%左右。信息中心机房 UPS 并联方式和配电接线如图 1 所示。 图 1 云和县电力局信息中心机房 U PS 配线图 云和县电力局中心机房的整个动力系统是由独立变压器输入的市电1、市电2、ATS(自动切换开关)、TVSS(防雷击、抗浪涌抑制器)，两台 UPS 和输电配电柜共同组成的“双输入，单输出”供电系统，属于典型的双机冗余单总线输出供电系统。 正常情况下,两路市电输入中有一路作为主输入电源,旁路开关闭合,UPS1 和 UPS2 输入开关闭合,市电经过两台 UPS 后输出波形良好的 220V 电源。在输出方面,单电源设备直接连接在输出总线上,而双电源负载设备则通过并联方式连接在两路总线的分线上。如果主路市电发生故障,ATS 能在比较短的时间内(80～100ms)自动执行切换操作,同时 UPS 的输入电源会出现短暂的停电,但由于 UPS 设备能在短时间内(4ms)对设备恢复供电，对于机房负载来说并无任何影响。倘若某台 UPS 出现故障时，在 UPS 并机逻辑控制板的调控下，通过执行选择性脱机操作，还能将故障的这台 UPS 从并机系统的输出总线中脱离出来，由剩下的一台 UPS 不间断地向负载供电，提高了系统的供电可靠性。 根据“1+1”UPS冗余并机系统的工作原理,不难发现其优点: (1)由两台 UPS 平均分担负载电流,减轻供电系统设备负担,提高系统稳定性; (2)过载能力强,容量是单台 UPS 的两倍,能提供更大的设备负载和过电流能力; (3)虽然 UPS 单机的 MTBF(平均无故障时间)普遍已达到了几十万小时,但并机系统仍能大幅提升系统可靠性。 应用“1+1”UPS冗余单总线供电系统的确带来了不少的好处,但通过仔细的分析,还是可以看到该系统存在的一些问题: (...
