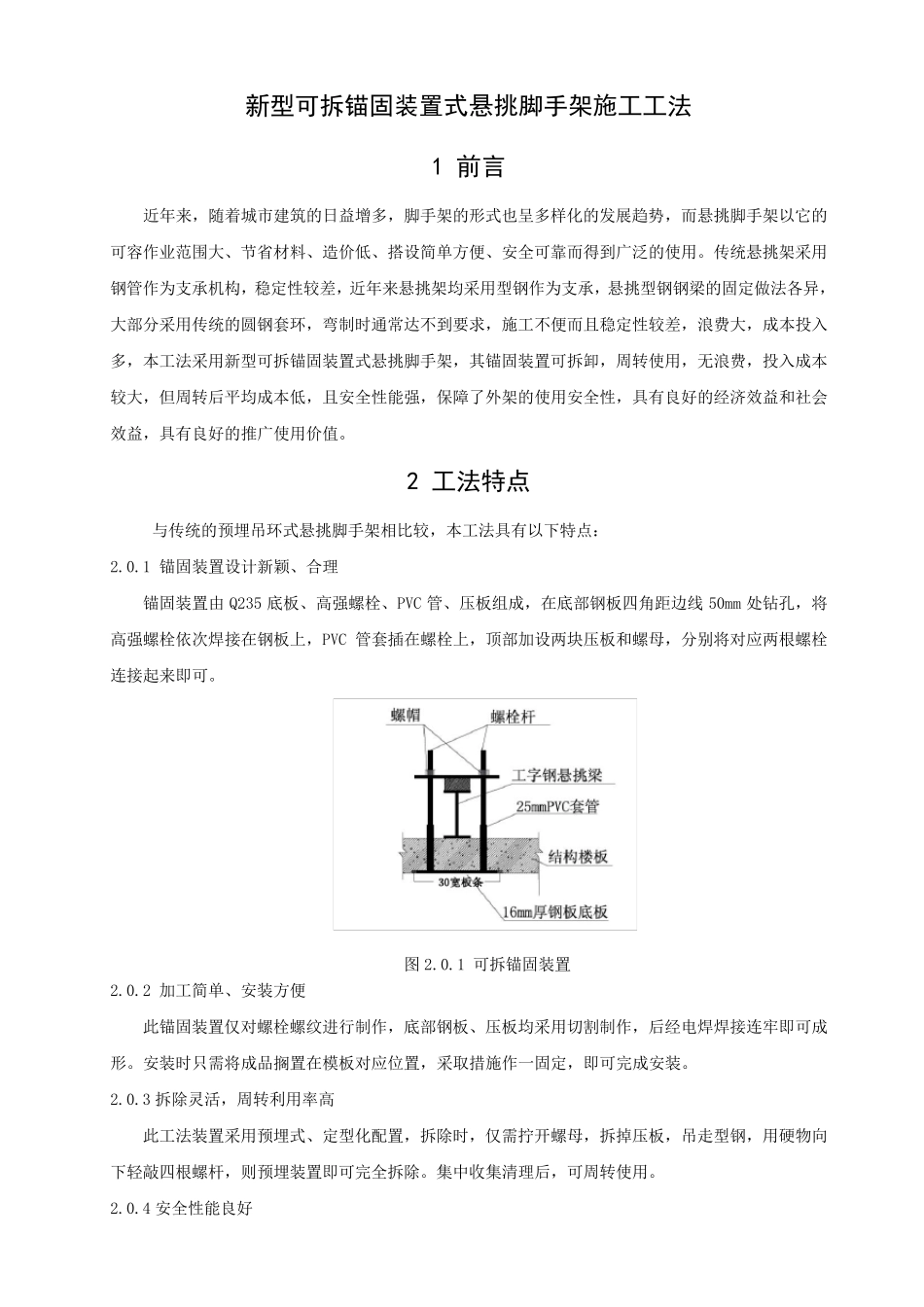

新型可拆锚固装置式悬挑脚手架施工工法 1 前言 近年来，随着城市建筑的日益增多，脚手架的形式也呈多样化的发展趋势，而悬挑脚手架以它的可容作业范围大、节省材料、造价低、搭设简单方便、安全可靠而得到广泛的使用。传统悬挑架采用钢管作为支承机构，稳定性较差，近年来悬挑架均采用型钢作为支承，悬挑型钢钢梁的固定做法各异，大部分采用传统的圆钢套环，弯制时通常达不到要求，施工不便而且稳定性较差，浪费大，成本投入多，本工法采用新型可拆锚固装置式悬挑脚手架，其锚固装置可拆卸，周转使用，无浪费，投入成本较大，但周转后平均成本低，且安全性能强，保障了外架的使用安全性，具有良好的经济效益和社会效益，具有良好的推广使用价值。 2 工法特点 与传统的预埋吊环式悬挑脚手架相比较，本工法具有以下特点： 2.0.1 锚固装置设计新颖、合理 锚固装置由Q235 底板、高强螺栓 、PVC 管、压 板组 成，在 底部钢板四 角 距 边 线 50mm 处 钻 孔 ，将高强螺栓 依 次 焊 接 在 钢板上 ，PVC 管套插 在 螺栓 上 ，顶 部加 设两 块 压 板和螺母 ，分别 将 对 应 两 根 螺栓连 接 起 来即 可。 2.0.2 加 工简单、安装方便 此 锚固装置仅 对 螺栓 螺纹 进 行 制作，底部钢板、压 板均采用切 割 制作，后经电 焊 焊 接 连 牢 即 可成形。安装时只 需 将 成品 搁 置在 模 板对 应 位 置，采取 措 施作一 固定，即 可完 成安装。 2.0.3 拆除 灵 活 ，周转利 用率 高 此 工法装置采用预埋式、定型化配 置，拆除 时，仅 需 拧 开 螺母 ，拆掉 压 板，吊走 型钢，用硬 物 向下轻 敲 四 根 螺杆 ，则 预埋装置即 可完 全拆除 。集 中 收 集 清 理后，可周转使用。 2.0.4 安全性能良好 图 2.0.1 可拆锚固装置 2 本 工 法 锚 固 装 置 中 四 根 高 强 螺 栓 为 主 要 受 力 构 件 ， 底 部 钢 板 锚 固 在 下 层 钢 筋 之 下 ， 锚 固 有 效 高 度大 ， 受 力 明 确 合 理 ， 有 效 保 证 了 悬 挑 架 的 使 用 安 全 性 能 。 3 适用范围 本 工 法 适 用 于 高 层 建 筑 主 体 工 程 及 外 墙 装 饰 工 程 外 防 护 架 搭 设 。 4 工艺原理 本 工 法 工 艺 原 理 为 ： 通 过 制 作 新 型 可 拆...
