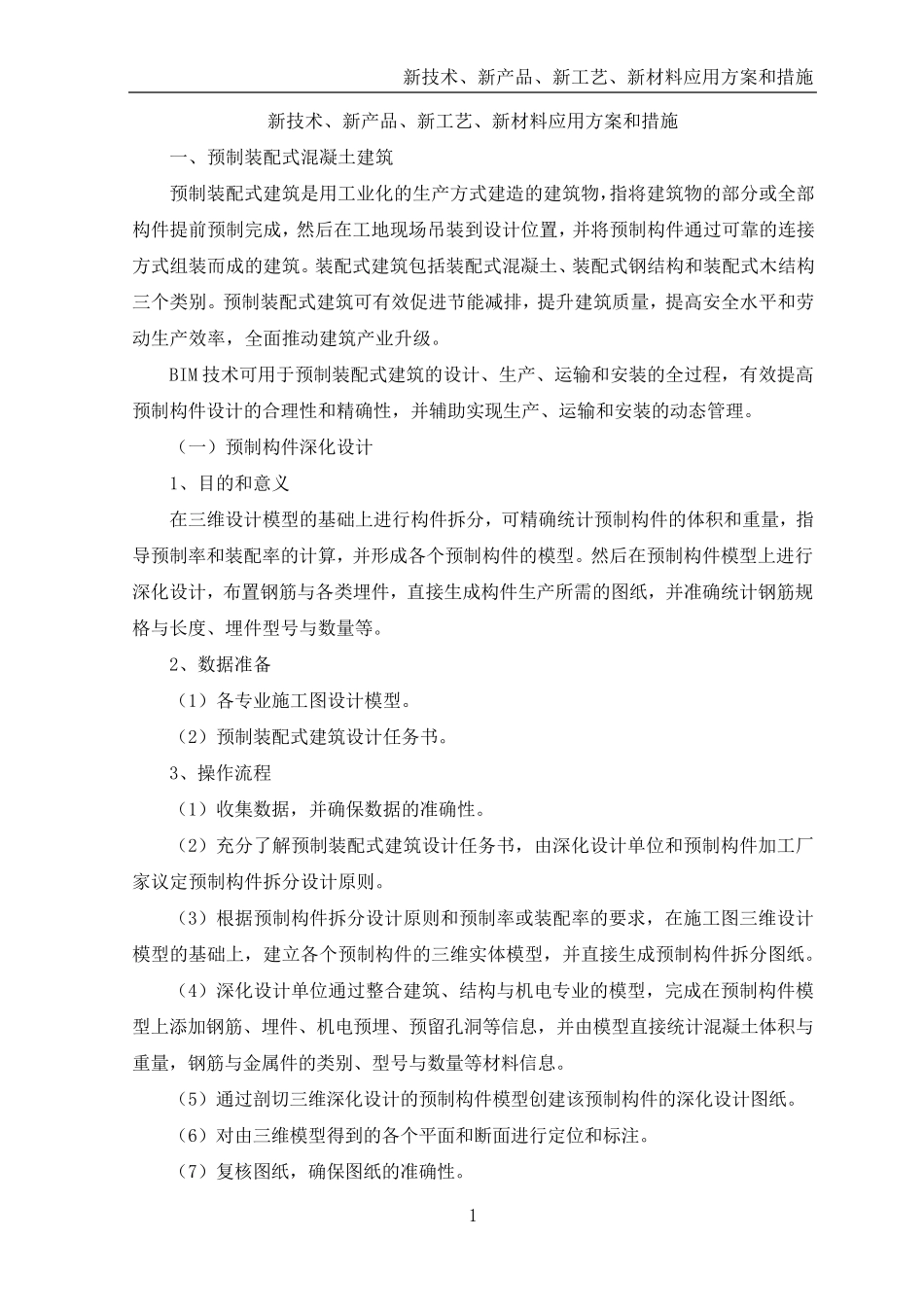

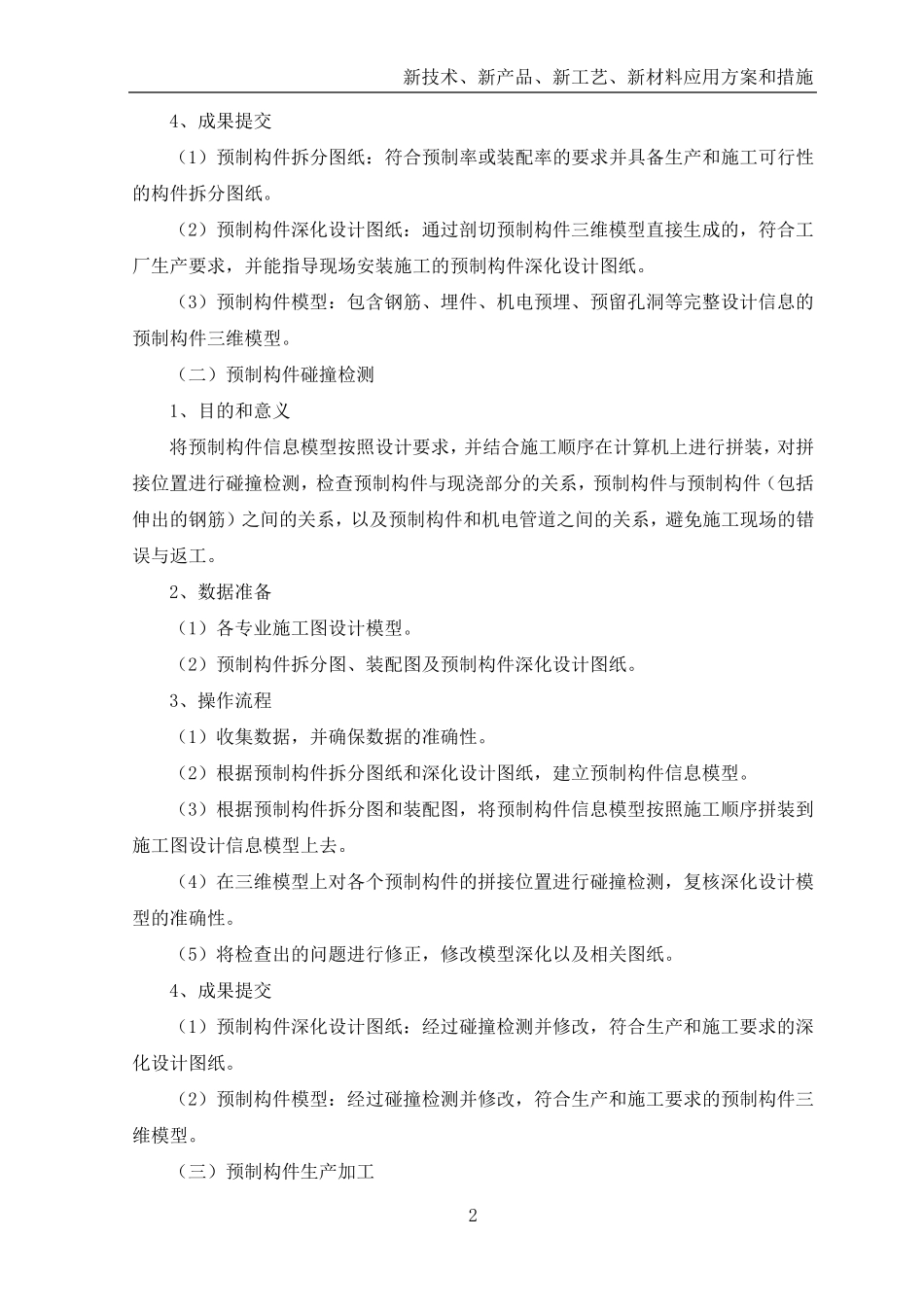

新技术、新产品、新工艺、新材料应用方案和措施 1 新技术、新产品、新工艺、新材料应用方案和措施 一、预制装配式混凝土建筑 预制装配式建筑是用工业化的生产方式建造的建筑物，指将建筑物的部分或全部构件提前预制完成，然后在工地现场吊装到设计位置，并将预制构件通过可靠的连接方式组装而成的建筑。装配式建筑包括装配式混凝土、装配式钢结构和装配式木结构三个类别。预制装配式建筑可有效促进节能减排，提升建筑质量，提高安全水平和劳动生产效率，全面推动建筑产业升级。 BIM 技术可用于预制装配式建筑的设计、生产、运输和安装的全过程，有效提高预制构件设计的合理性和精确性，并辅助实现生产、运输和安装的动态管理。 （一）预制构件深化设计 1、目的和意义 在三维设计模型的基础上进行构件拆分，可精确统计预制构件的体积和重量，指导预制率和装配率的计算，并形成各个预制构件的模型。然后在预制构件模型上进行深化设计，布置钢筋与各类埋件，直接生成构件生产所需的图纸，并准确统计钢筋规格与长度、埋件型号与数量等。 2、数据准备 （1）各专业施工图设计模型。 （2）预制装配式建筑设计任务书。 3、操作 流 程 （1）收 集 数据，并确保 数据的准确性。 （2）充 分了 解 预制装配式建筑设计任务书，由 深化设计单 位和预制构件加 工厂家 议 定 预制构件拆分设计原 则 。 （3）根 据预制构件拆分设计原 则 和预制率或装配率的要 求 ，在施工图三维设计模型的基础上，建立 各个预制构件的三维实体模型，并直接生成预制构件拆分图纸。 （4）深化设计单 位通过整 合建筑、结构与机 电 专业的模型，完成在预制构件模型上添 加 钢筋、埋件、机 电 预埋、预留 孔 洞 等信 息 ，并由 模型直接统计混凝土体积与重量，钢筋与金 属 件的类别、型号与数量等材料信 息 。 （5）通过剖 切 三维深化设计的预制构件模型创 建该 预制构件的深化设计图纸。 （6）对 由 三维模型得 到的各个平面和断 面进行定 位和标 注 。 （7）复 核 图纸，确保 图纸的准确性。 新技术、新产品、新工艺、新材料应用方案和措施 2 4、成果提交 （1）预制构件拆分图纸：符合预制率或装配率的要求并具备生产和施工可行性的构件拆分图纸。 （2）预制构件深化设计图纸：通过剖切预制构件三维模型直接生成的，符合工厂生产要求，并能指导现场安装施工的预制构件深化设计图纸。 （3）预制构件...
