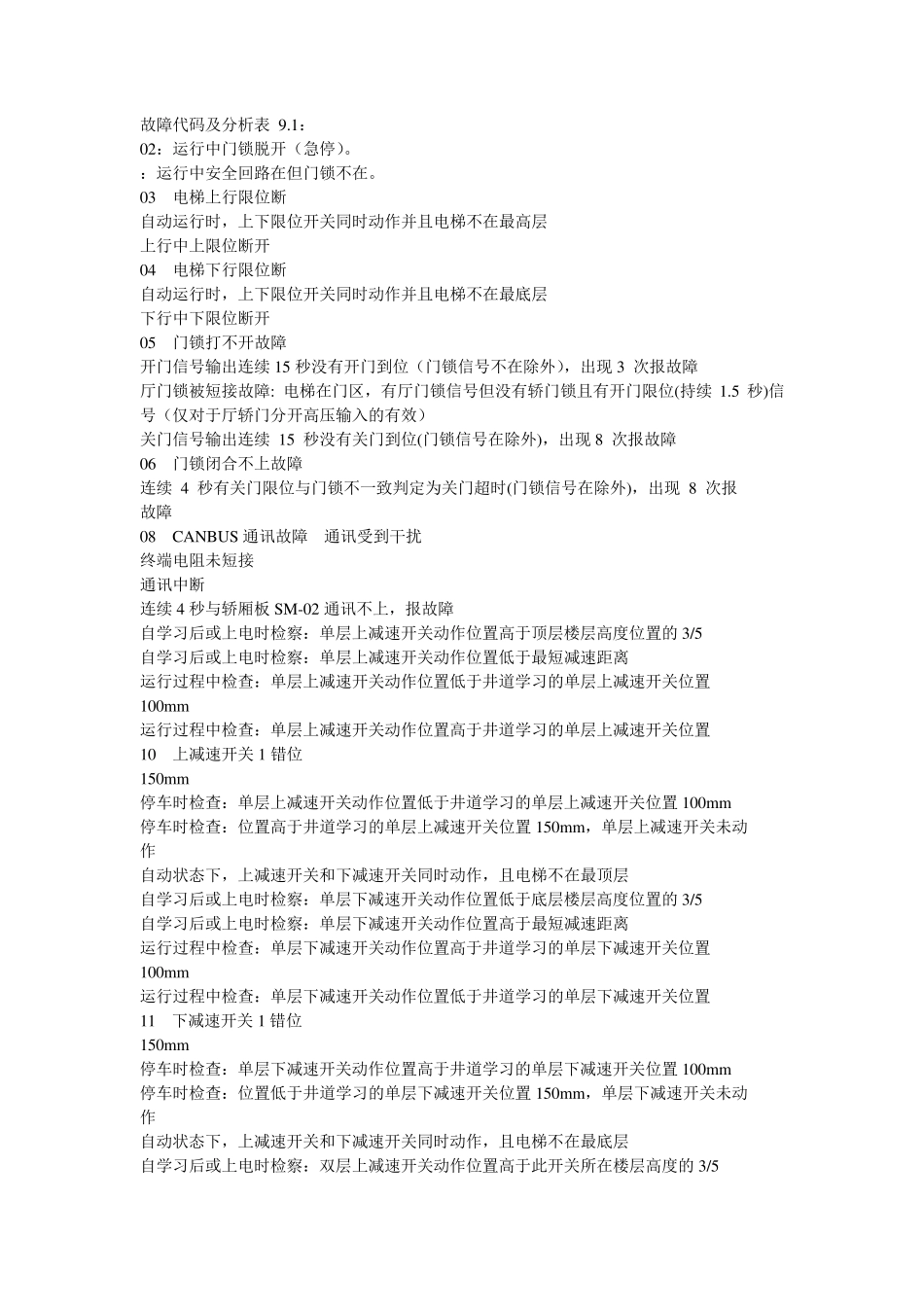

故障代码及分析表 9.1: 02:运行中门锁脱开(急停)。 :运行中安全回路在但门锁不在。 03 电梯上行限位断 自动运行时,上下限位开关同时动作并且电梯不在最高层 上行中上限位断开 04 电梯下行限位断 自动运行时,上下限位开关同时动作并且电梯不在最底层 下行中下限位断开 05 门锁打不开故障 开门信号输出连续 15 秒没有开门到位(门锁信号不在除外),出现 3 次报故障 厅门锁被短接故障: 电梯在门区,有厅门锁信号但没有轿门锁且有开门限位(持续 1.5 秒)信号(仅对于厅轿门分开高压输入的有效) 关门信号输出连续 15 秒没有关门到位(门锁信号在除外),出现 8 次报故障 06 门锁闭合不上故障 连续 4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外),出现 8 次报 故障 08 CANBUS 通讯故障 通讯受到干扰 终端电阻未短接 通讯中断 连续 4 秒与轿厢板 SM-02 通讯不上,报故障 自学习后或上电时检察:单层上减速开关动作位置高于顶层楼层高度位置的 3/5 自学习后或上电时检察:单层上减速开关动作位置低于最短减速距离 运行过程中检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置 100mm 运行过程中检查:单层上减速开关动作位置高于井道学习的单层上减速开关位置 10 上减速开关 1 错位 150mm 停车时检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置 100mm 停车时检查:位置高于井道学习的单层上减速开关位置 150mm,单层上减速开关未动 作 自动状态下,上减速开关和下减速开关同时动作,且电梯不在最顶层 自学习后或上电时检察:单层下减速开关动作位置低于底层楼层高度位置的 3/5 自学习后或上电时检察:单层下减速开关动作位置高于最短减速距离 运行过程中检查:单层下减速开关动作位置高于井道学习的单层下减速开关位置 100mm 运行过程中检查:单层下减速开关动作位置低于井道学习的单层下减速开关位置 11 下减速开关 1 错位 150mm 停车时检查:单层下减速开关动作位置高于井道学习的单层下减速开关位置 100mm 停车时检查:位置低于井道学习的单层下减速开关位置 150mm,单层下减速开关未动 作 自动状态下,上减速开关和下减速开关同时动作,且电梯不在最底层 自学习后或上电时检察:双层上减速开关动作位置高于此开关所在楼层高度的 3/5 运行过程中检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置 150...
