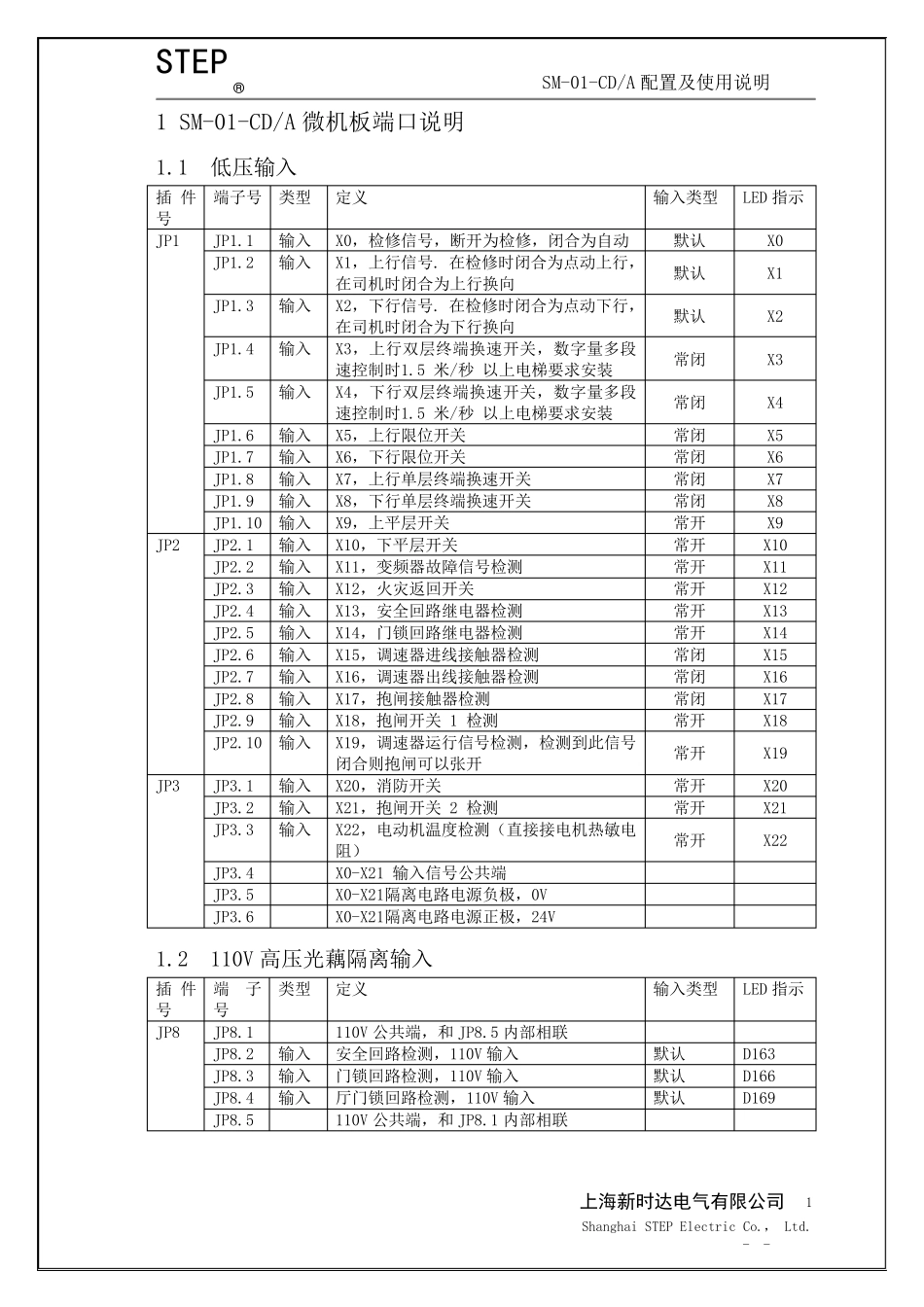

新时达控制系统SM01CDA_第1页
1/29

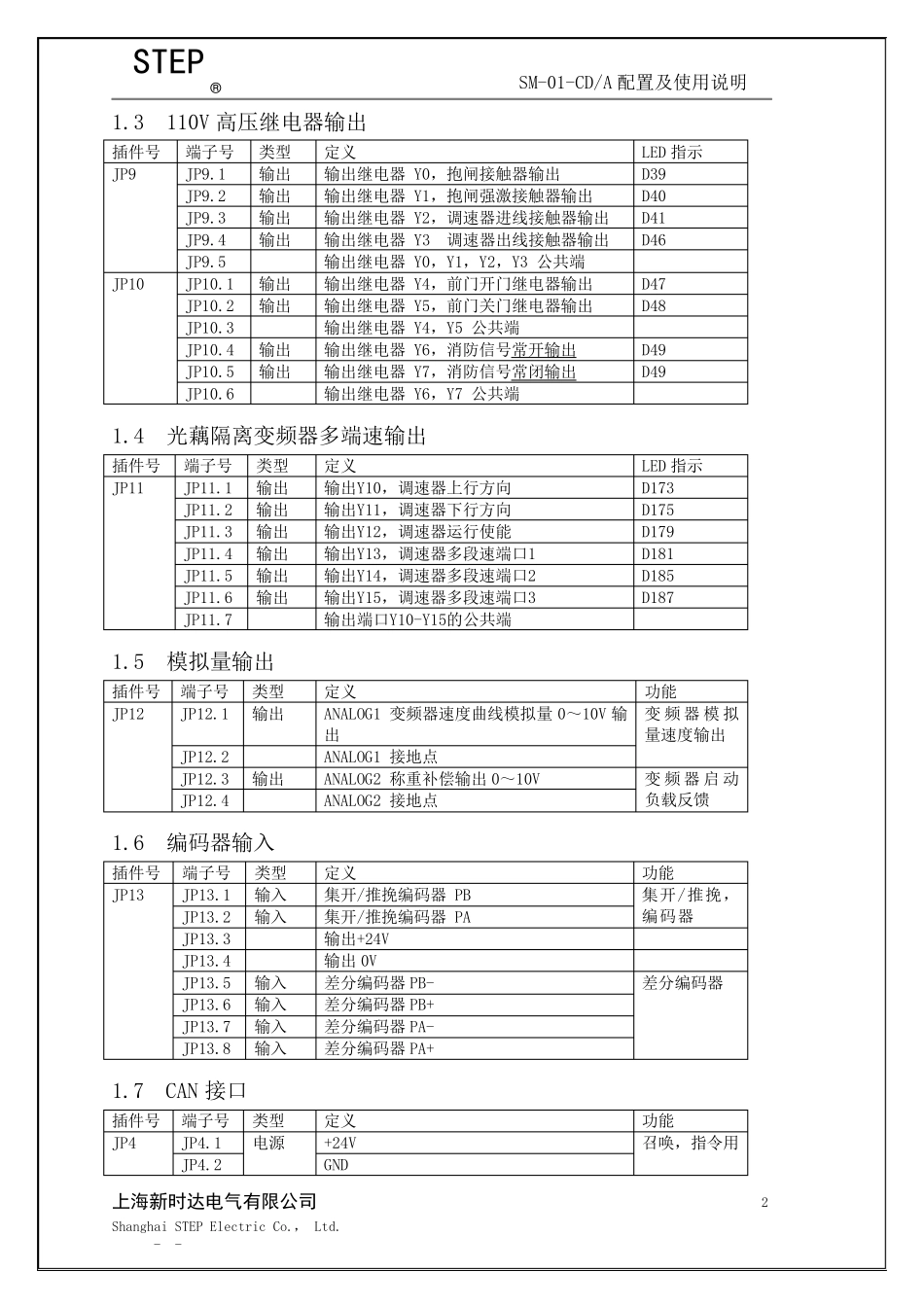

新时达控制系统SM01CDA_第2页
2/29

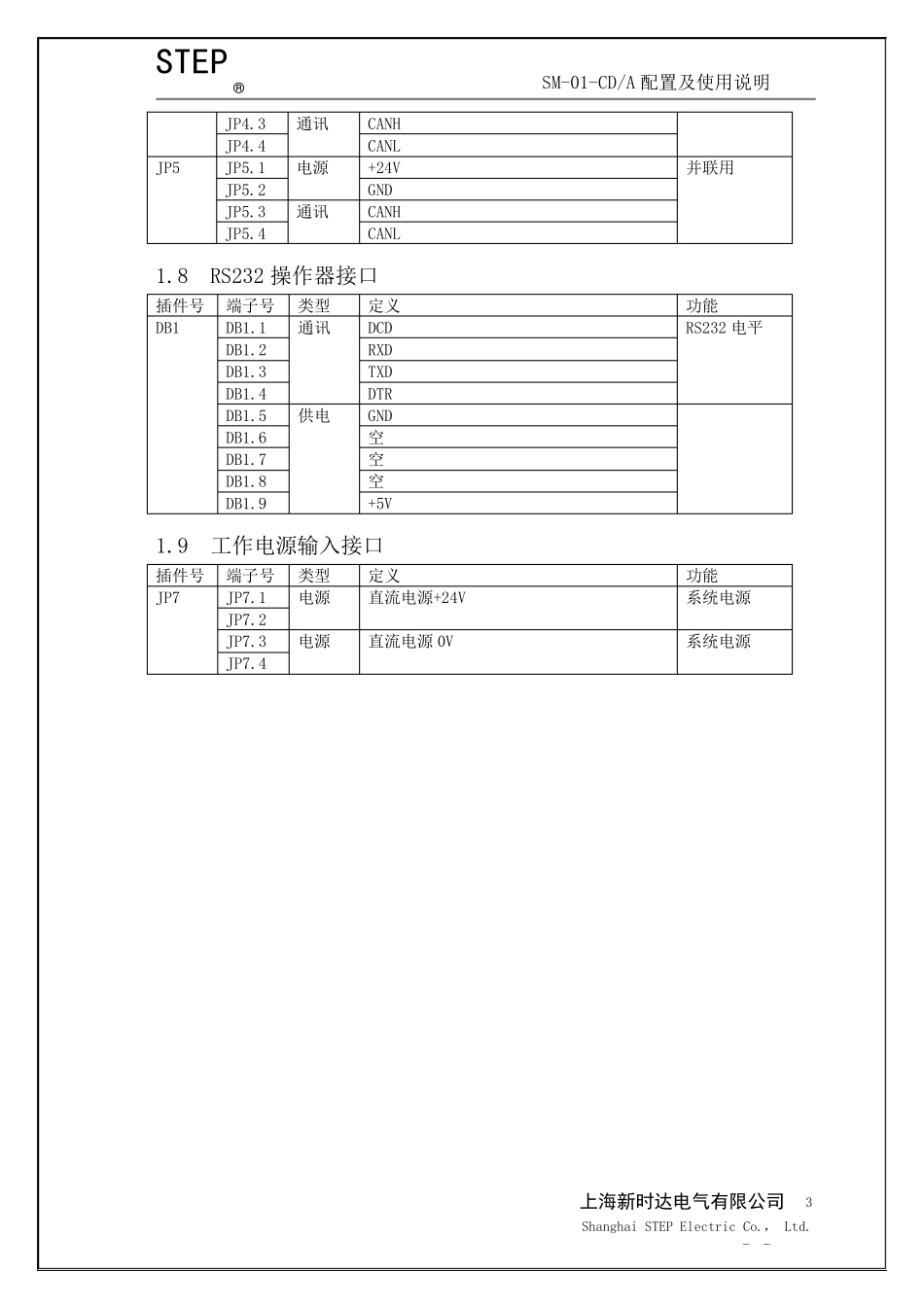

新时达控制系统SM01CDA_第3页
3/29
STEP ® SM-01-CD/A 配置及使用说明 上海新时达电气有限公司 Shanghai STEP Electric Co., Ltd. - - 1 1 SM-01-CD/A 微机板端口说明 1.1 低压输入 插件号 端子号 类型 定义 输入类型 LED 指示 JP1 JP1.1 输入 X0,检修信号,断开为检修,闭合为自动 默认 X0 JP1.2 输入 X1,上行信号. 在检修时闭合为点动上行,在司机时闭合为上行换向 默认 X1 JP1.3 输入 X2,下行信号. 在检修时闭合为点动下行,在司机时闭合为下行换向 默认 X2 JP1.4 输入 X3,上行双层终端换速开关,数字量多段速控制时1.5 米/秒 以上电梯要求安装 常闭 X3 JP1.5 输入 X4,下行双层终端换速开关,数字量多段速控制时1.5 米/秒 以上电梯要求安装 常闭 X4 JP1.6 输入 X5,上行限位开关 常闭 X5 JP1.7 输入 X6,下行限位开关 常闭 X6 JP1.8 输入 X7,上行单层终端换速开关 常闭 X7 JP1.9 输入 X8,下行单层终端换速开关 常闭 X8 JP1.10 输入 X9,上平层开关 常开 X9 JP2 JP2.1 输入 X10,下平层开关 常开 X10 JP2.2 输入 X11,变频器故障信号检测 常开 X11 JP2.3 输入 X12,火灾返回开关 常开 X12 JP2.4 输入 X13,安全回路继电器检测 常开 X13 JP2.5 输入 X14,门锁回路继电器检测 常开 X14 JP2.6 输入 X15,调速器进线接触器检测 常闭 X15 JP2.7 输入 X16,调速器出线接触器检测 常闭 X16 JP2.8 输入 X17,抱闸接触器检测 常闭 X17 JP2.9 输入 X18,抱闸开关 1 检测 常开 X18 JP2.10 输入 X19,调速器运行信号检测,检测到此信号闭合则抱闸可以张开 常开 X19 JP3 JP3.1 输入 X20,消防开关 常开 X20 JP3.2 输入 X21,抱闸开关 2 检测 常开 X21 JP3.3 输入 X22,电动机温度检测(直接接电机热敏电阻) 常开 X22 JP3.4 X0-X21 输入信号公共端 JP3.5 X0-X21隔离电路电源负极,0V JP3.6 X0-X21隔离电路电源正极,24V 1.2 110V 高压光藕隔离输入 插件号 端子号 类型 定义 输入类型 LED 指示 JP8 JP8.1 110V 公共端,和 JP8.5 内部相联 JP8.2 输入 安全回路检测,110V 输入 默认 D163 JP8.3 输入 门锁回路检测,110V 输入 默认 D166 JP8.4 输入 厅门锁回路检测,110V 输入 默认 D169 JP8.5 110V 公共端,和 JP8.1 内部相联 STEP ® SM-01-CD/A 配置及使用说明 上海新...
