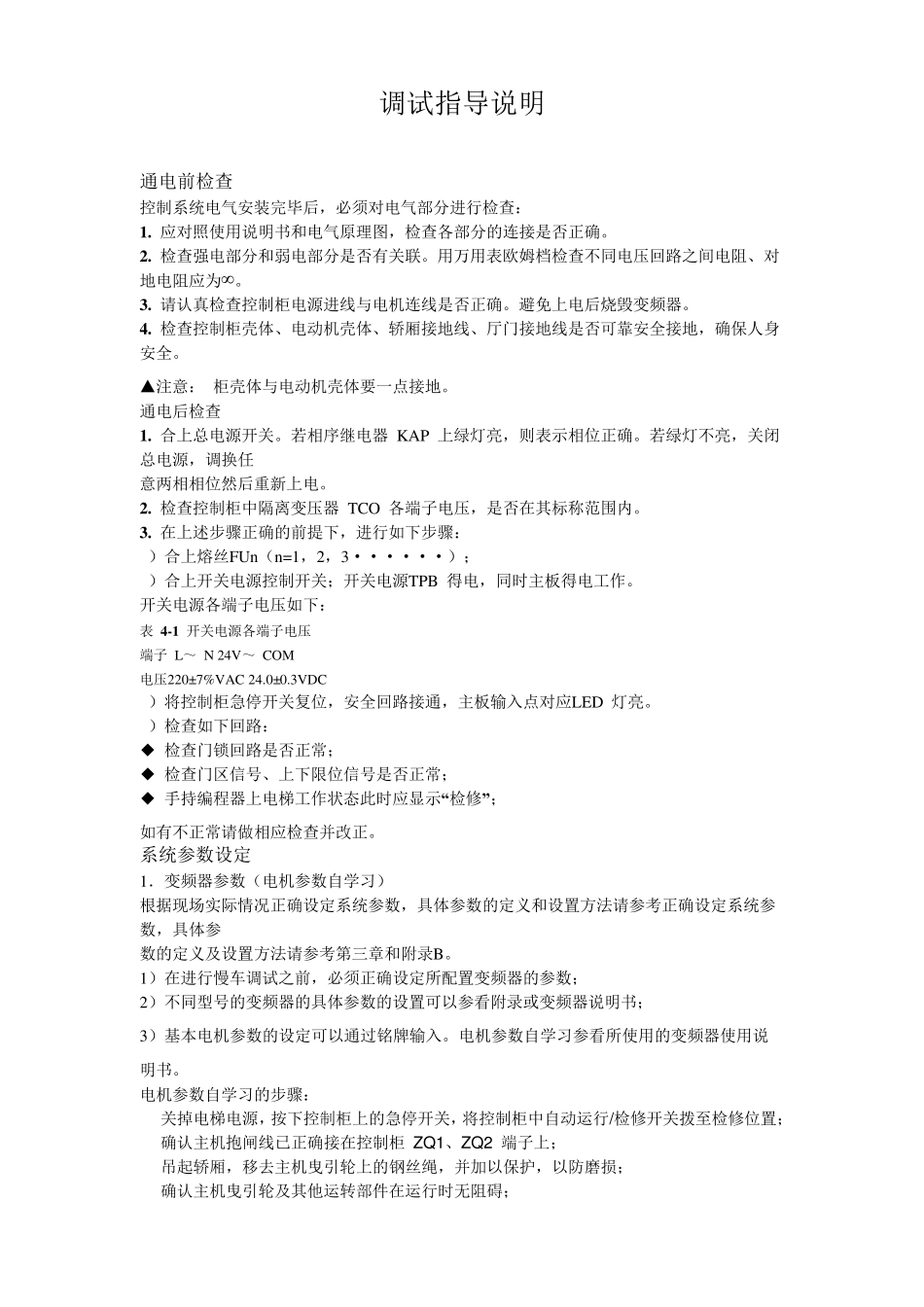

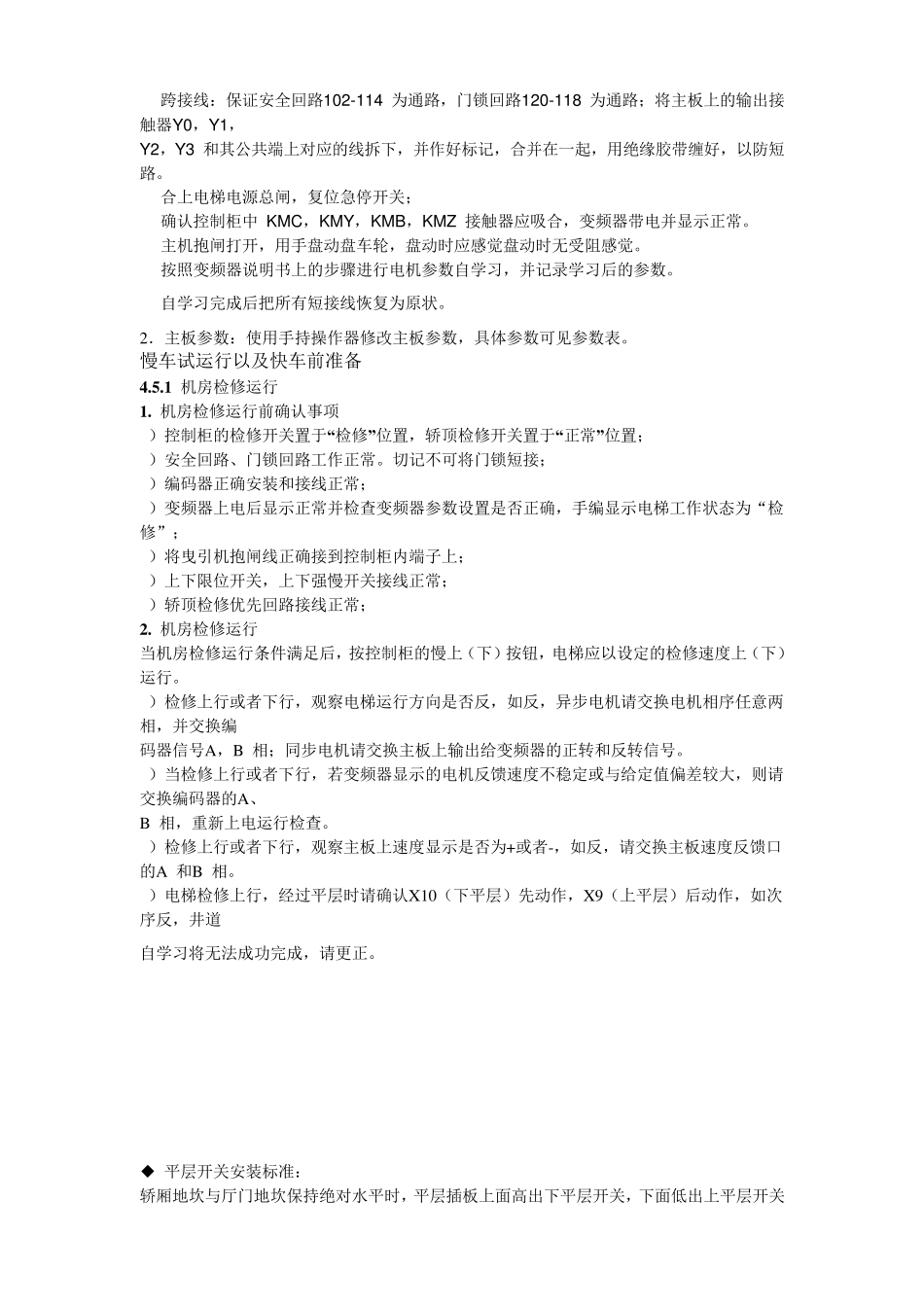

调试指导说明 通电前检查 控制系统电气安装完毕后，必须对电气部分进行检查： 1 . 应对照使用说明书和电气原理图，检查各部分的连接是否正确。 2 . 检查强电部分和弱电部分是否有关联。用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。 3 . 请认真检查控制柜电源进线与电机连线是否正确。避免上电后烧毁变频器。 4 . 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地，确保人身安全。 ▲注意： 柜壳体与电动机壳体要一点接地。 通电后检查 1 . 合上总电源开关。若相序继电器 KAP 上绿灯亮，则表示相位正确。若绿灯不亮，关闭总电源，调换任 意两相相位然后重新上电。 2 . 检查控制柜中隔离变压器 TCO 各端子电压，是否在其标称范围内。 3 . 在上述步骤正确的前提下，进行如下步骤： 1）合上熔丝FUn（n=1，2，3······）； 2）合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作。 开关电源各端子电压如下： 表 4 -1 开关电源各端子电压 端子 L～ N 24V～ COM 电压220±7%VAC 24.0±0.3VDC 3）将控制柜急停开关复位，安全回路接通，主板输入点对应LED 灯亮。 4）检查如下回路： ◆ 检查门锁回路是否正常； ◆ 检查门区信号、上下限位信号是否正常； ◆ 手持编程器上电梯工作状态此时应显示“检修”； 如有不正常请做相应检查并改正。 系统参数设定 1．变频器参数（电机参数自学习） 根据现场实际情况正确设定系统参数，具体参数的定义和设置方法请参考正确设定系统参数，具体参 数的定义及设置方法请参考第三章和附录B。 1）在进行慢车调试之前，必须正确设定所配置变频器的参数； 2）不同型号的变频器的具体参数的设置可以参看附录或变频器说明书； 3）基本电机参数的设定可以通过铭牌输入。电机参数自学习参看所使用的变频器使用说明书。 电机参数自学习的步骤： 关掉电梯电源，按下控制柜上的急停开关，将控制柜中自动运行/检修开关拨至检修位置； 确认主机抱闸线已正确接在控制柜 ZQ1、ZQ2 端子上； 吊起轿厢，移去主机曳引轮上的钢丝绳，并加以保护，以防磨损； 确认主机曳引轮及其他运转部件在运行时无阻碍； 跨接线：保证安全回路102-114 为通路，门锁回路120-118 为通路；将主板上的输出接触器Y0，Y1， Y2，Y3 和其公共端上对应的线拆下，并作好标记，合并在一起，用绝缘胶带缠好，以防短路。 合上电梯电源总闸，...
