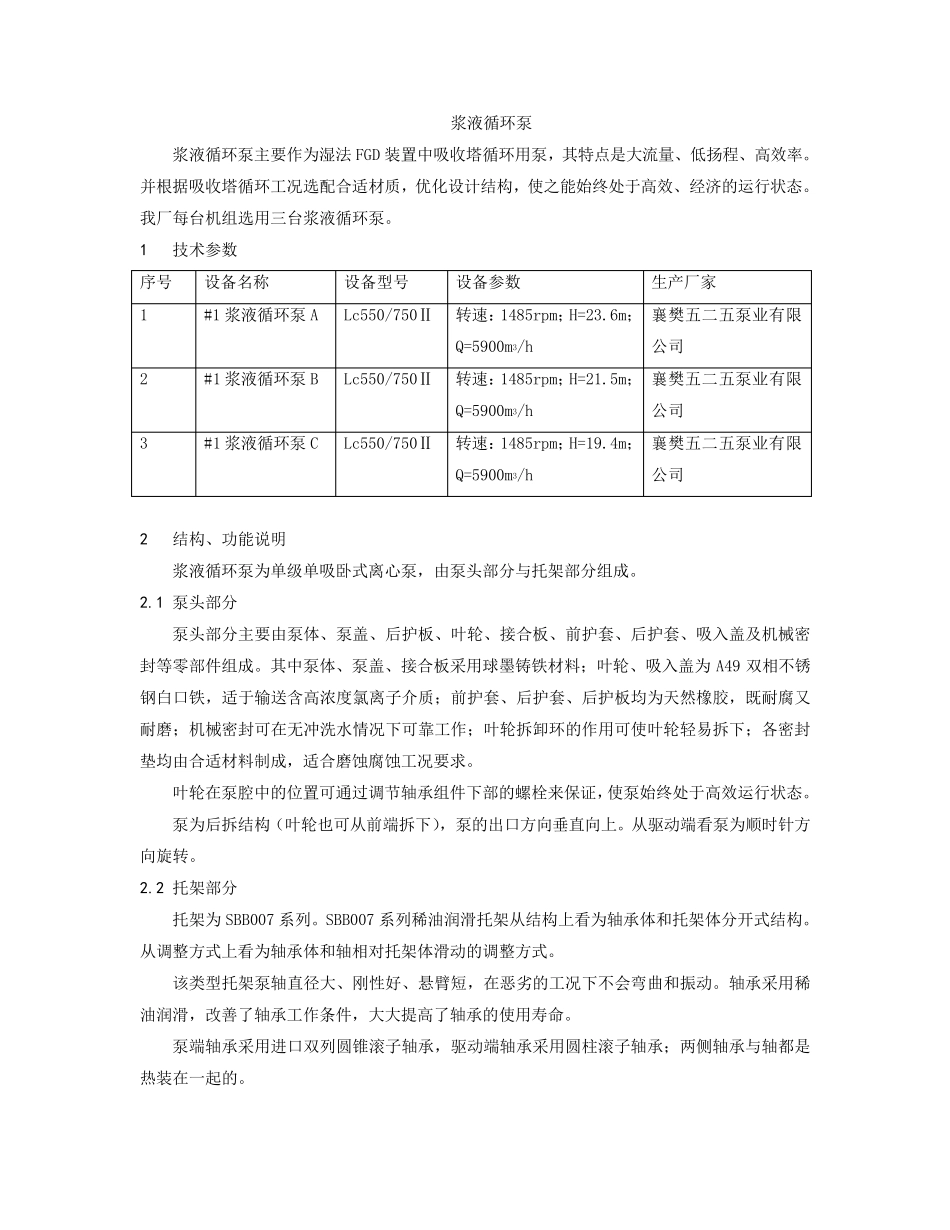

浆液循环泵检修工艺_第1页
1/6
浆液循环泵检修工艺_第2页
2/6
浆液循环泵检修工艺_第3页
3/6
浆液循环泵 浆液循环泵主要作为湿法FGD 装置中吸收塔循环用泵,其特点是大流量、低扬程、高效率。并根据吸收塔循环工况选配合适材质,优化设计结构,使之能始终处于高效、经济的运行状态。我厂每台机组选用三台浆液循环泵。 1 技术参数 序号 设备名称 设备型号 设备参数 生产厂家 1 #1 浆液循环泵A Lc550/750Ⅱ 转速:1485rpm;H=23.6m; Q=5900m3/h 襄樊五二五泵业有限公司 2 #1 浆液循环泵B Lc550/750Ⅱ 转速:1485rpm;H=21.5m; Q=5900m3/h 襄樊五二五泵业有限公司 3 #1 浆液循环泵C Lc550/750Ⅱ 转速:1485rpm;H=19.4m; Q=5900m3/h 襄樊五二五泵业有限公司 2 结构、功能说明 浆液循环泵为单级单吸卧式离心泵,由泵头部分与托架部分组成。 2.1 泵头部分 泵头部分主要由泵体、泵盖、后护板、叶轮、接合板、前护套、后护套、吸入盖及机械密封等零部件组成。其中泵体、泵盖、接合板采用球墨铸铁材料;叶轮、吸入盖为A49 双相不锈钢白口铁,适于输送含高浓度氯离子介质;前护套、后护套、后护板均为天然橡胶,既 耐 腐 又耐 磨 ;机械密封可 在 无 冲 洗 水 情 况下 可 靠 工作;叶轮拆 卸 环的作用可 使叶轮轻 易 拆 下 ;各 密封垫 均由合适材料制 成,适合磨 蚀 腐 蚀 工况要求 。 叶轮在 泵腔 中的位 置可 通 过 调 节 轴 承 组件下 部的螺 栓 来 保 证 ,使泵始终处于高效运行状态。 泵为后拆 结构( 叶轮也 可 从 前端 拆 下 ),泵的出 口方 向 垂 直 向 上 。从 驱 动 端 看 泵为顺 时 针 方向 旋 转。 2.2 托架部分 托架为SBB007 系 列 。SBB007 系 列 稀 油 润 滑 托架从 结构上 看 为轴 承 体和 托架体分开 式结构。从 调 整 方 式上 看 为轴 承 体和 轴 相对 托架体滑 动 的调 整 方 式。 该 类 型托架泵轴 直 径 大、刚 性 好 、悬 臂 短 ,在 恶 劣 的工况下 不会 弯 曲 和 振 动 。轴 承 采用稀油 润 滑 ,改 善 了 轴 承 工作条 件,大大提 高了 轴 承 的使用寿 命 。 泵端 轴 承 采用进 口双列 圆 锥 滚 子轴 承 ,驱 动 端 轴 承 采用圆 柱 滚 子轴 承 ;两 侧 轴 承 与轴 都 是热 装在 一 起 的。 轴承体上的冷却筋是用来冷却油的,从而最终达到轴承散热的目的。采用了油浴润滑(轴承的下部浸...
