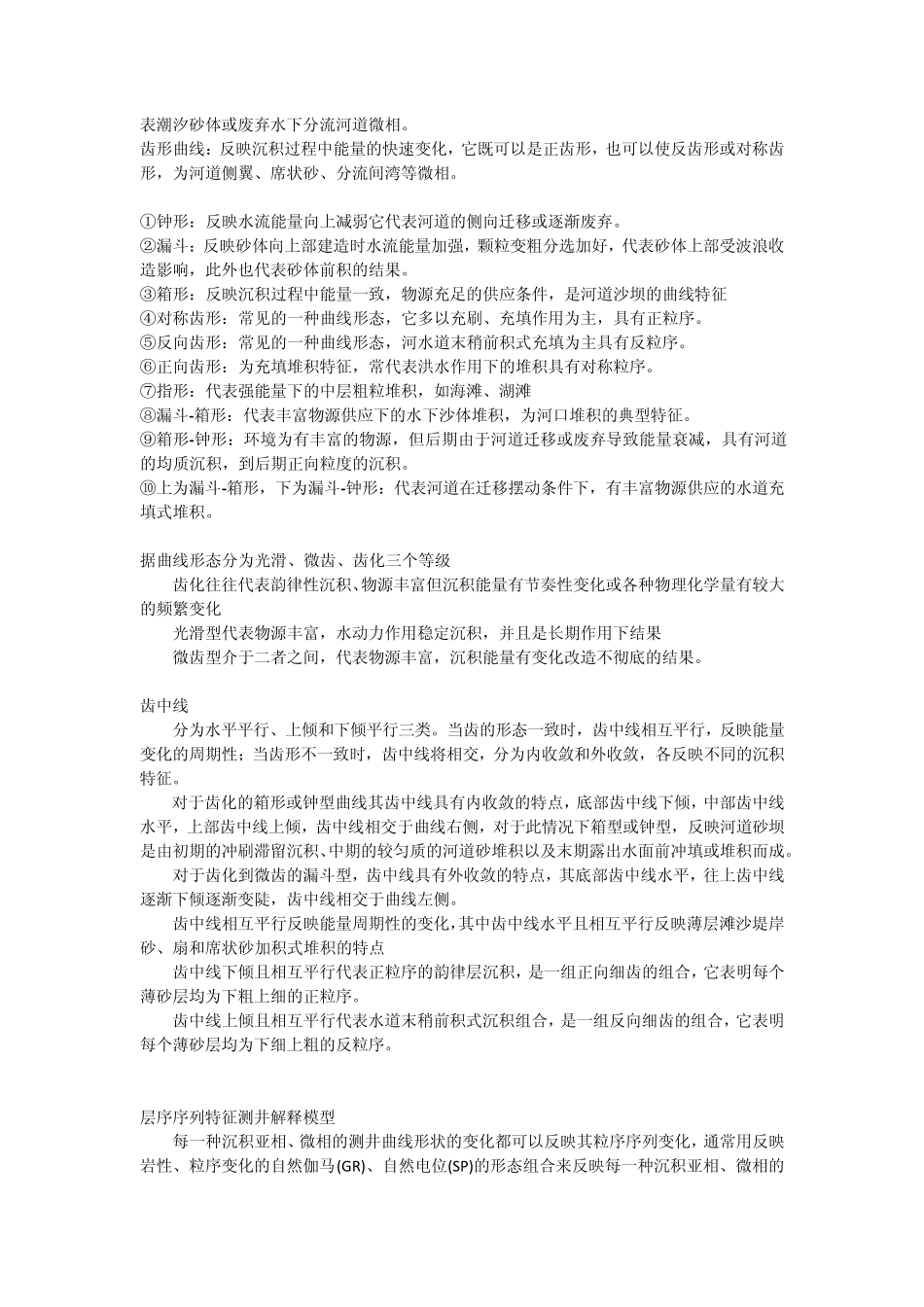

测井曲线要素及其常规组合测井曲线地质意义 幅度:分为低幅、中幅和高幅三个阶段 形态 ①钟形:反映水流能量向上减弱,它代表河道的侧向迁移或逐渐废弃 ②漏斗:反映砂体向上部建造时水流能量加强,颗粒变粗分选加好,代表砂体上部受到波浪改造影响,此外也代表砂体前积的结果。 ③箱形:反映沉积过程中能量一致,物源充足的供应条件,是河道砂坝的曲线特征。 ④对称齿形:常见的一种曲线形态,它多以充刷、充填作用为主,具有正粒序。 ⑤反向齿形:常见的一种曲线形态,河水道末稍前积式充填为主具有反粒序。 ⑥正向齿形:为充填堆积特征,常代表洪水作用下的堆积具有对称粒序。 ⑦指形:代表强能量下的中层粗粒堆积,如海滩、湖滩 ⑧漏斗-箱形:代表丰富物源供应下的水下沙体堆积,为河口堆积的典型特征。 ⑨箱形-钟形:环境为有丰富的物源,但后期由于河道迁移或废弃导致能量衰减,具有河道的均质沉积,到后期正向粒度的沉积。 ⑩上为漏斗-箱形,下为漏斗-钟形:代表河道在迁移摆动条件下,有丰富物源供应的水道充填式堆积。 (8)、(9)、(10)统称为复合形,表示由两种或两种以上曲线形态组合,表示一种水动力环境向另一种环境的变化。各类形态又可进一步细分为光滑形和锯齿形。 不同水动力条件造成了不同环境下的沉积层序在粒度、分选、泥质含量等方面的特征,因而具有不同的测井曲线形态。它集中反映出的基本形态和特征包括: 幅度:幅度的大小反映粒度、分选性及泥质含量等沉积特征的变化,如自然电位的异常幅度变化、自然伽马幅值高低可以反映地层粒度中值的大小,并能反映泥质含量的高低。 能量厚度:能量厚度反映单砂体水动力较强渗透砂体沉积时间(厚度)。 形状:指单砂体曲线形态,有箱形、钟形、漏斗形、菱形和指形等,反映沉积物沉积时能量变化或相对稳定的情况,如钟形表示沉积能量由强到弱的变化。 接触关系:接触关系指砂岩的顶、底界的曲线形态,反映砂岩沉淀初期及末期的沉积相变化。 次级形态:次级形态主要包括曲线的光滑、包络线形态及齿中线的形态,他们帮助提供沉积信息,如齿中线成水平表明每个薄砂层粒度均匀、沉积能量均匀周期性变化。 钟形曲线:底部突变接触,反映河道侧向迁移的正粒序结构,代表三角洲水下分流河道微相。 漏斗形曲线:顶部突变接触,反映前积砂体的反粒序结构,代表三角洲前缘河口坝等微相。 箱状曲线:顶底界面等均为突变接触,反映沉积过程中物源供给丰富和水动力条件...
