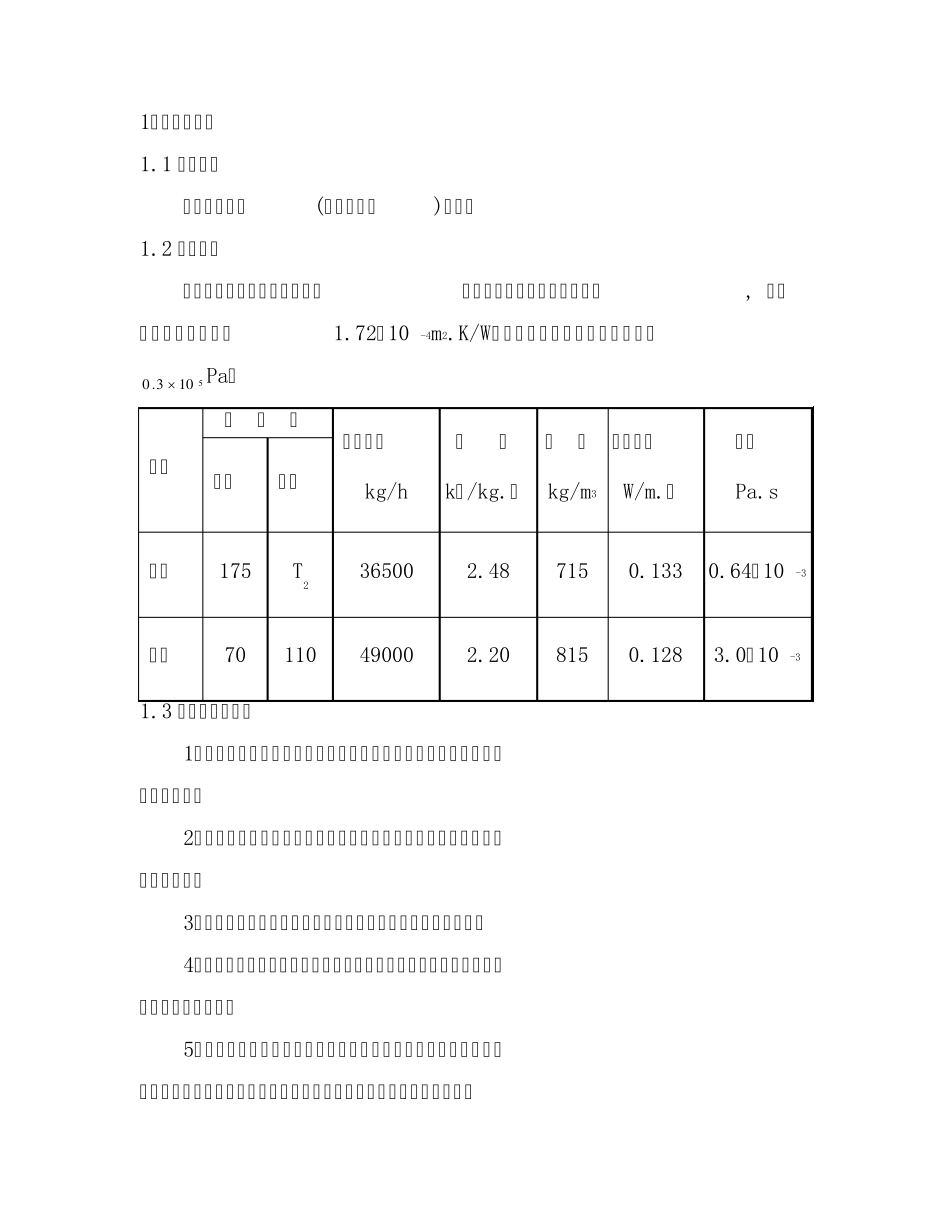

1.设计任务书 1.1 设计题目 列管式换热器(原油预热器)的设计 1.2 操作条件 某炼油厂用柴油将原油预热。柴油和原油的有关参数如下表, 两侧的污垢热阻均可取1.72×10-4m2.K/W,要求两侧的阻力损失均不超过51 03.0Pa。 物料 温 度 ℃ 质量流量 kg/h 比 热 kJ/kg.℃ 密 度 kg/m3 导热系数 W/m.℃ 粘度 Pa.s 入口 出口 柴油 175 T2 36500 2.48 715 0.133 0.64×10-3 原油 70 110 49000 2.20 815 0.128 3.0×10-3 1.3 设计要求及内容 1、查阅文献资料,了解换热设备的相关知识,熟悉换热器设计的方法和步骤; 2、根据设计任务书给定的生产任务和操作条件,进行换热器工艺设计及计算; 3、根据换热器工艺设计及计算的结果,进行换热器结构设计; 4、以换热器工艺设计及计算为基础,结合换热器结构设计的结果,绘制换热器装配图; 5、编写设计说明书对整个设计工作的进行书面总结,设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。 2 目 录 1.设计任务书 ..................................... 3 2.概述 ........................................... 5 3.设计标准 ....................................... 7 4.方案设计和拟订 ................................. 8 5.设计计算 ...................................... 12 6.参考文献 ...................................... 22 7.附录 .......................................... 23 8.设计小结 ...................................... 29 9. CAD图 ........................................ 32 3 1.概述 在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量 ;另一种流体则温度较低,吸收热量。 在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。 随着换热器在工业生产中的地位和作用不同,换热器的类型也多种多样,不同类型的换热器也各有优缺点,性能各异。列管式换热器是最典型的管壳式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位。 列管式换热器有以下几种: 1)固定管板式 固定管板式换热器的两端管板和壳体制成一体,当两流体的温度差较大时,在外壳的适当位置上焊上一个补偿圈,(或膨...
