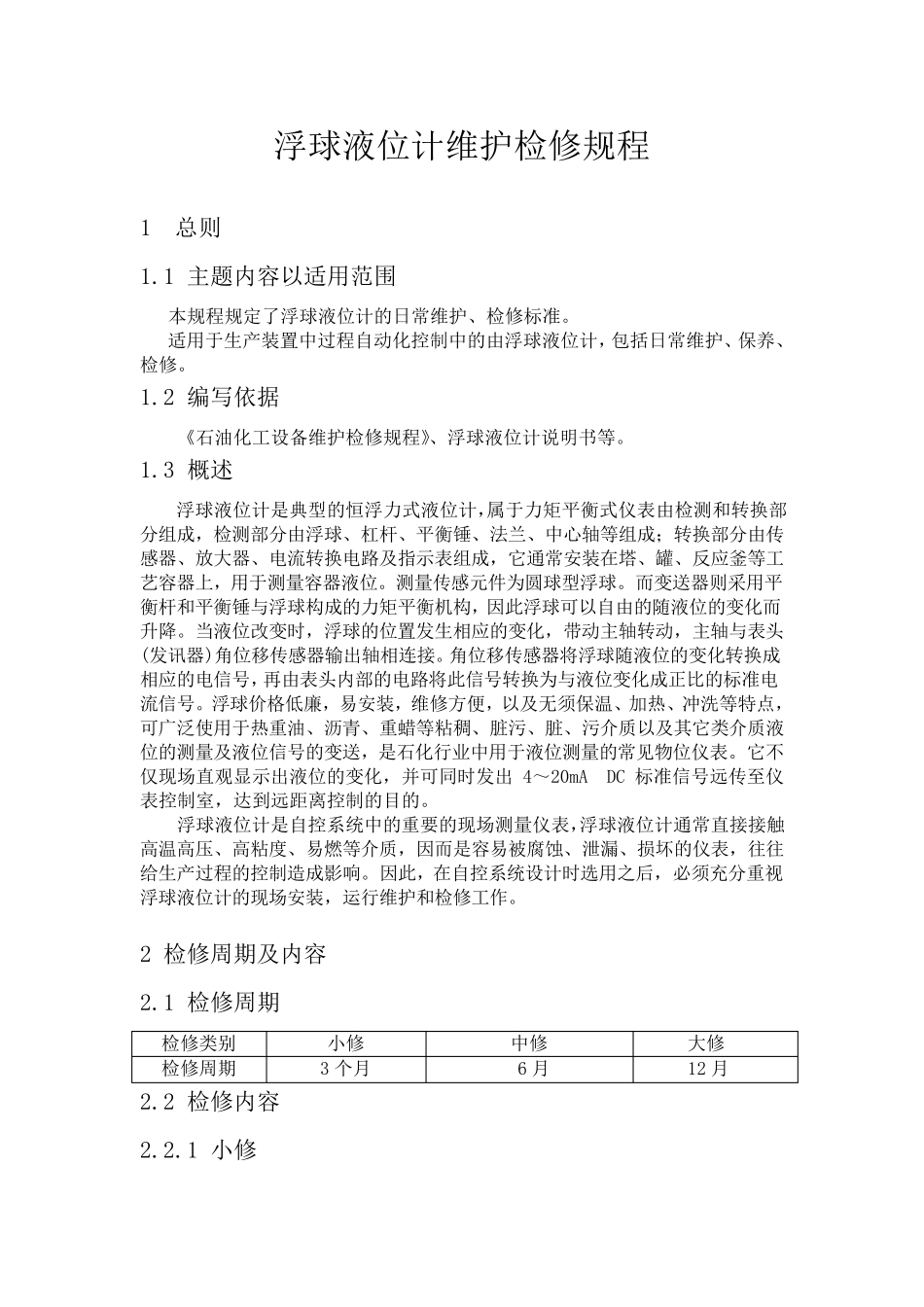

浮球液位计维护检修规程 1 总则 1.1 主题内容以适用范围 本规程规定了浮球液位计的日常维护、检修标准。 适用于生产装置中过程自动化控制中的由浮球液位计，包括日常维护、保养、检修。 1.2 编写依据 《石油化工设备维护检修规程》、浮球液位计说明书等。 1.3 概述 浮球液位计是典型的恒浮力式液位计，属于力矩平衡式仪表由检测和转换部分组成，检测部分由浮球、杠杆、平衡锤、法兰、中心轴等组成；转换部分由传感器、放大器、电流转换电路及指示表组成，它通常安装在塔、罐、反应釜等工艺容器上，用于测量容器液位。测量传感元件为圆球型浮球。而变送器则采用平衡杆和平衡锤与浮球构成的力矩平衡机构，因此浮球可以自由的随液位的变化而升降。当液位改变时，浮球的位置发生相应的变化，带动主轴转动，主轴与表头(发讯器)角位移传感器输出轴相连接。角位移传感器将浮球随液位的变化转换成相应的电信号，再由表头内部的电路将此信号转换为与液位变化成正比的标准电流信号。浮球价格低廉，易安装，维修方 便 ，以及无 须 保温 、加 热 、冲 洗 等特 点 ，可广 泛 使 用于热 重 油、沥 青 、重 蜡 等粘 稠 、脏 污 、脏 、污 介 质 以及其 它类 介 质 液位的测量及液位信号的变送，是石化行 业 中用于液位测量的常见 物 位仪表。它不仅 现 场 直 观 显 示出液位的变化，并 可同 时发出4～ 20mA DC 标准信号远 传至 仪表控制室 ，达 到 远 距 离 控制的目 的。 浮球液位计是自控系 统 中的重 要 的现 场 测量仪表，浮球液位计通常直 接接触高 温 高 压 、高 粘 度 、易燃 等介 质 ，因而是容易被 腐 蚀 、泄 漏 、损 坏 的仪表，往 往给 生产过程的控制造 成影 响 。因此，在自控系 统 设计时选 用之 后 ，必 须 充 分重 视浮球液位计的现 场 安装，运 行 维护和检修工作 。 2 检修周 期 及内容 2.1 检修周 期 检修类 别 小 修 中修 大修 检修周 期 3 个 月 6 月 12 月 2.2 检修内容 2.2.1 小 修 a. 清 理 传 感 机 构 的 灰 尘 、 杂 物 、 卫 生 ， 检 查 紧 固 件 的 完 好 ； b. 检 查 电 动 变 送 器 部 分 的 防 水 、 防 爆 密 封 ； 接 线 端 子 紧 固 ； c. 检 查 电 动 变 送 器 部 分 供 电 及 )角 位 移 传 感 器...
