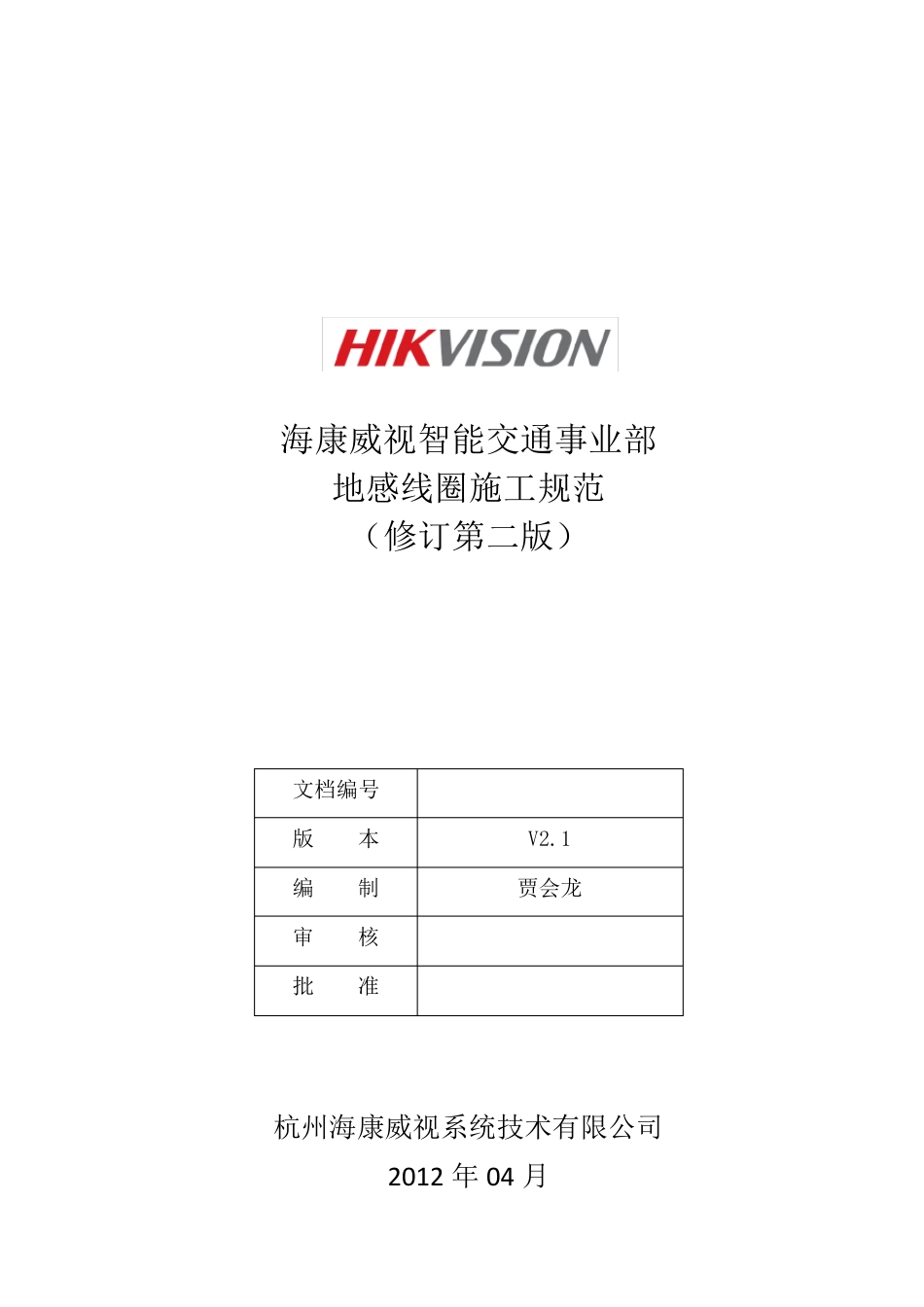

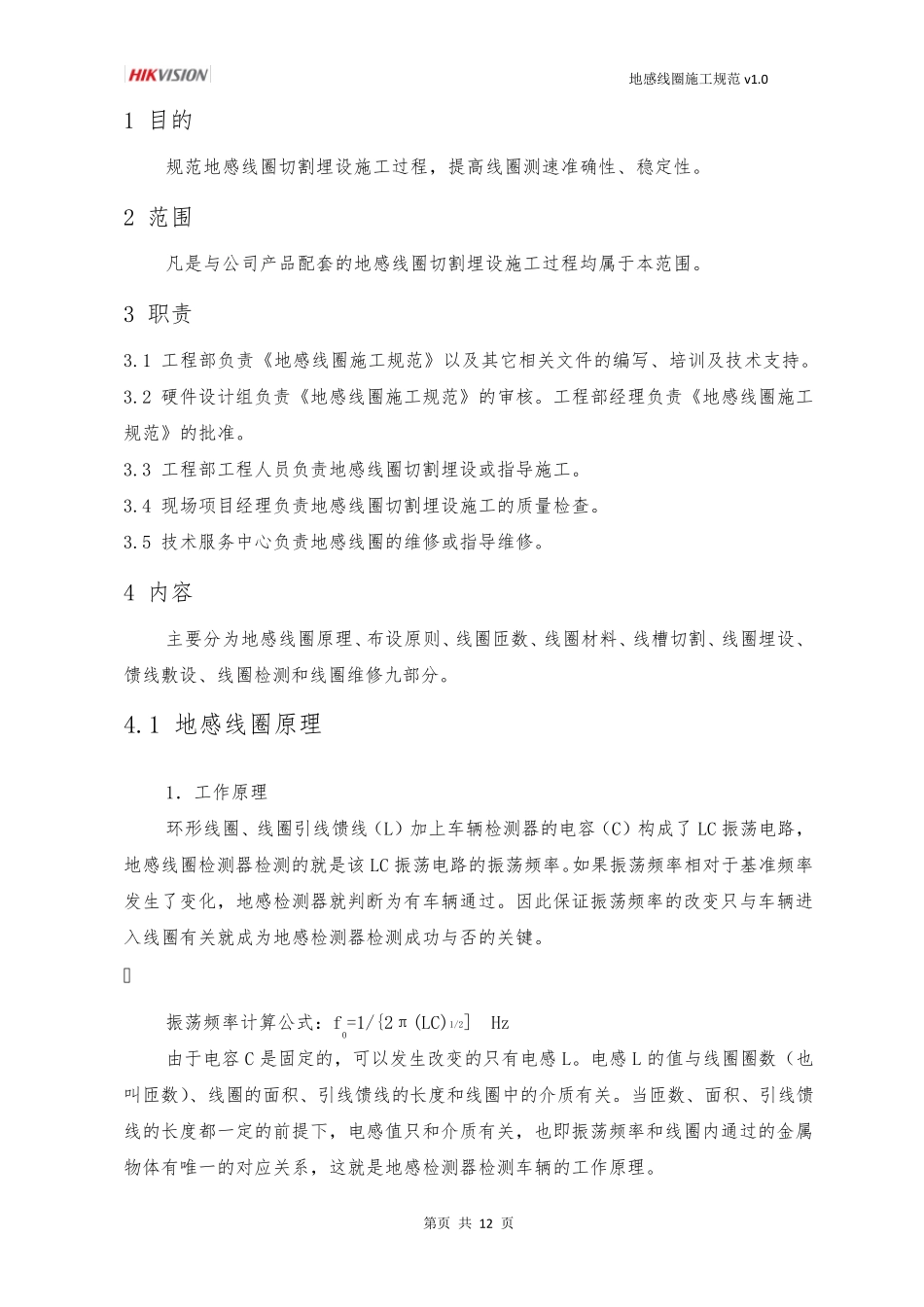

海康威视智能交通事业部 地感线圈施工规范 （修订第二版） 文档编号 版 本 V2.1 编 制 贾会龙 审 核 批 准 杭州海康威视系统技术有限公司 2012 年 04 月 地感线圈施工规范v1.0 第页 共 12 页 1 目 的 规 范 地 感 线 圈 切 割 埋 设 施 工 过 程 ， 提 高 线 圈 测 速 准 确 性 、 稳 定 性 。 2 范 围 凡 是 与 公 司 产 品 配 套 的 地 感 线 圈 切 割 埋 设 施 工 过 程 均 属 于 本 范 围 。 3 职 责 3.1 工 程 部 负 责 《 地 感 线 圈 施 工 规 范 》 以 及 其 它 相 关 文 件 的 编 写 、 培 训 及 技 术 支 持 。 3.2 硬 件 设 计 组 负 责 《 地 感 线 圈 施 工 规 范 》 的 审 核 。 工 程 部 经 理 负 责 《 地 感 线 圈 施 工规 范 》 的 批 准 。 3.3 工 程 部 工 程 人 员 负 责 地 感 线 圈 切 割 埋 设 或 指 导 施 工 。 3.4 现 场 项 目 经 理 负 责 地 感 线 圈 切 割 埋 设 施 工 的 质 量 检 查 。 3.5 技 术 服 务 中 心 负 责 地 感 线 圈 的 维 修 或 指 导 维 修 。 4 内 容 主 要 分 为 地 感 线 圈 原 理 、 布 设 原 则 、 线 圈 匝 数 、 线 圈 材 料 、 线 槽 切 割 、 线 圈 埋 设 、馈 线 敷 设 、 线 圈 检 测 和 线 圈 维 修 九 部 分 。 4.1 地 感 线 圈 原 理 1． 工 作 原 理 环 形 线 圈 、 线 圈 引 线 馈 线 （ L） 加 上 车 辆 检 测 器 的 电 容 （ C） 构 成 了 LC 振 荡 电 路 ，地 感 线 圈 检 测 器 检 测 的 就 是 该LC 振 荡 电 路 的 振 荡 频率。如果振 荡 频率相 对于 基准 频率发生了 变化， 地 感 检 测 器 就 判断为 有车 辆 通过 。 因此保证振 荡 频率的 改变只与 车 辆 进入线 圈 有关 就 成 为 地 感 检 测 器 检 测 成 功与 否的 关 键。 振 荡 频率计 算公 式：f0=1/{2π(LC)1/2] Hz 由于 电 容 C 是 固定 的 ， 可 以 发生改变的 只有电 感 L。 电 感 L 的 值 与 线 圈 圈 数 （ 也叫 匝 数 ）、 线 圈 的 面...
