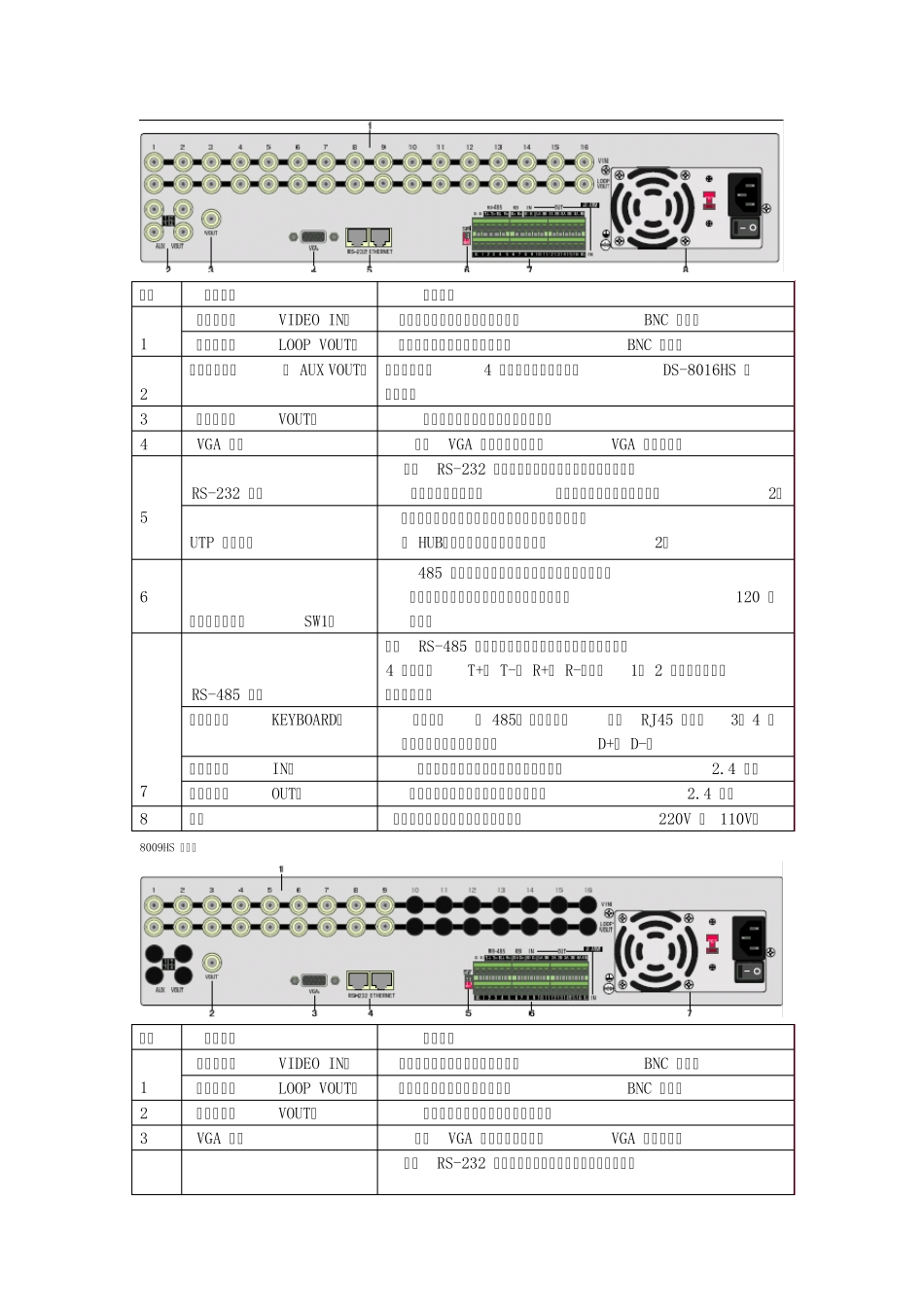

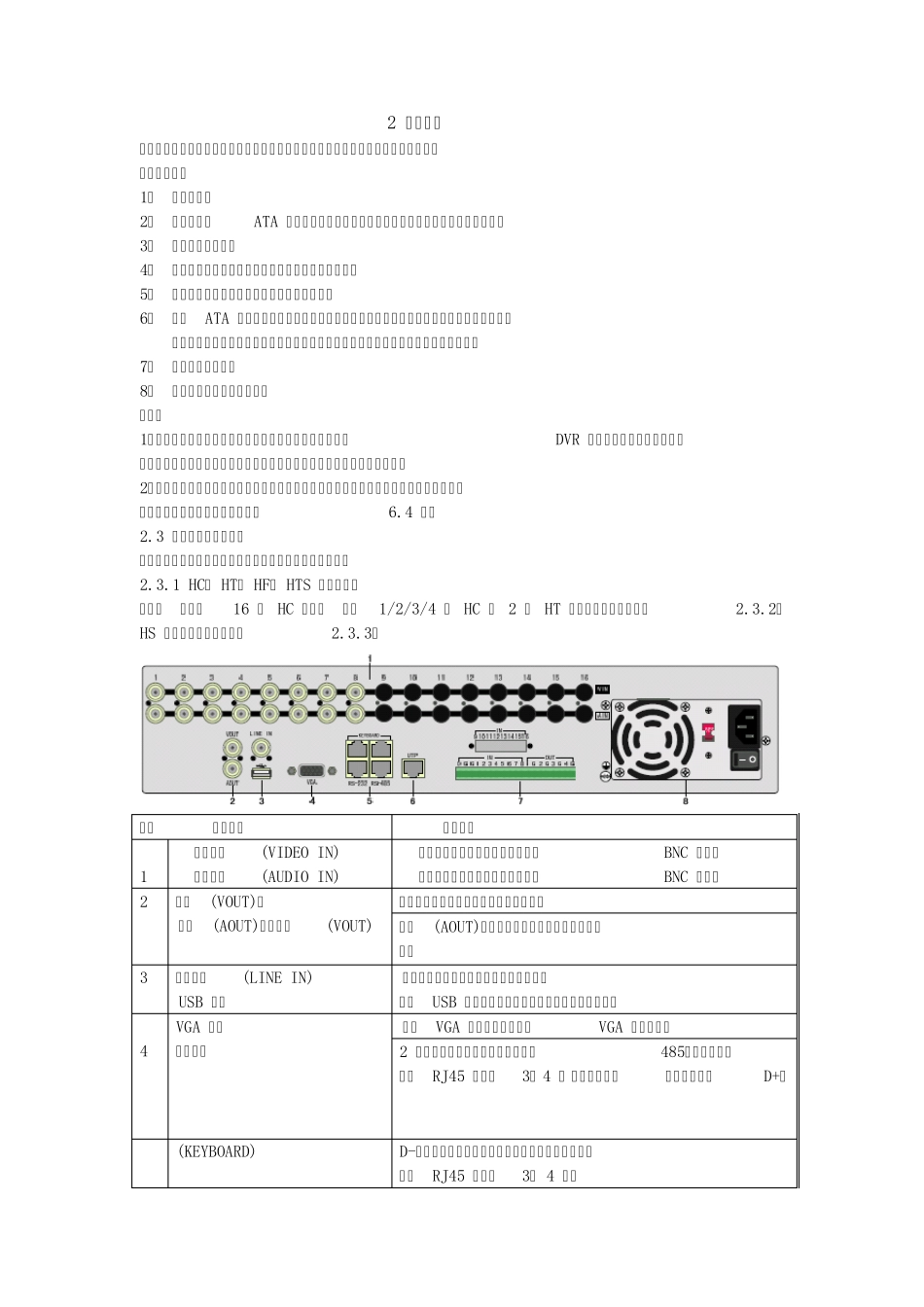

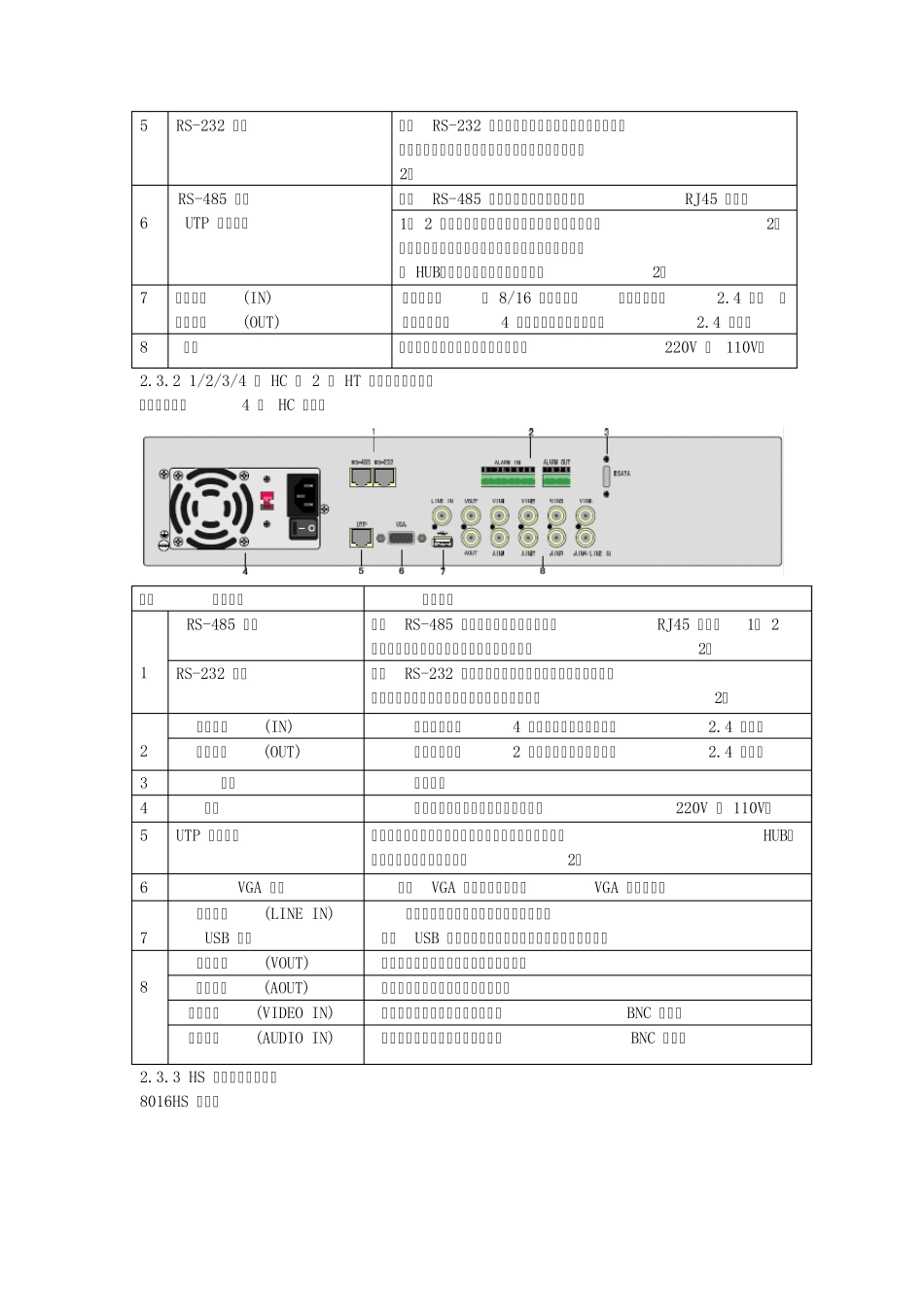

2 安装说明 提醒：在硬盘录像机与其它设备连接前，请确认已经断开电源，务必不要带电插拔。 硬盘安装步骤 1、 打开机箱。 2、 如果在一根ATA 硬盘数据线上连接两个硬盘，需要设置好硬盘的主盘与从盘。 3、 取下硬盘固定架。 4、 将硬盘放入固定架，并用螺丝将硬盘左右两侧固定。 5、 将固定架装回设备，并用螺丝固定在设备上。 6、 接上ATA 硬盘数据线。数据线有三个接头，可分别连接主板（蓝色）、主硬盘（黑色）及从硬盘（灰色）的针式插座，连接时请务必注意数据线接头与针式插座的针数对准。 7、 接上硬盘电源线。 8、 盖好机箱，并用螺丝固定。 提醒： 1、硬盘选购注意事项：请选择硬盘生产厂商推荐的、适合DVR 工作要求的硬盘，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证硬盘的品质。 2、硬盘安装完成后，需要对硬盘进行格式化以后才能使用，否则系统会判断为硬盘错并发出声音告警。格式化硬盘操作参见6.4 节。 2.3 后面板物理接口说明 声明：各机型的后面板物理接口的分布与类型以实物为准。 2.3.1 HC、 HT、 HF、 HTS 后面板说明 说明：图中以16 路 HC 为例，其中1/2/3/4 路 HC 及 2 路 HT 设备的后面板说明参见2.3.2，HS 机型的后面板说明参见2.3.3。 序号 物理接口 连接说明 1 视频输入(VIDEO IN) 音频输入(AUDIO IN) 连接（模拟）视频输入设备，标准BNC 接口。 连接（模拟）音频输入设备，标准BNC 接口。 2 视频(VOUT)、 音频(AOUT)输出视频(VOUT) 连接监视器，本地视频信号及菜单输出； 音频(AOUT)：连接音频设备，本地音频信号输 出。 3 语音输入(LINE IN) USB 接口 连接有源语音输入设备，如有源麦克风。 连接USB 存储设备、如用于备份或升级可以热插拔。 4 VGA 接口 键盘接口 连接VGA 显示设备，如电脑VGA 显示器等。 2 个，任意选择其中一个用于连接（485）控制键盘，使用RJ45 接口的3、 4 线 （接收信号）接控制键盘的D+、 (KEYBOARD) D-；另外一个用于设备间的级联，级联的设备两端均 使用RJ45 接口的3、 4 线。 5 RS-232 接口 连接RS-232 设备，如调制解调器、电脑等。设备配 件盒内提供了连接线，连接线的制作方法请参见附录 2。 6 RS-485 接口 UTP 网络接口 连接RS-485 设备，如解码器等，可使用RJ45 接口的 1、 2 线连接解码器，连接线的制作方法请参见附录2。 连接以太网络设备，...
