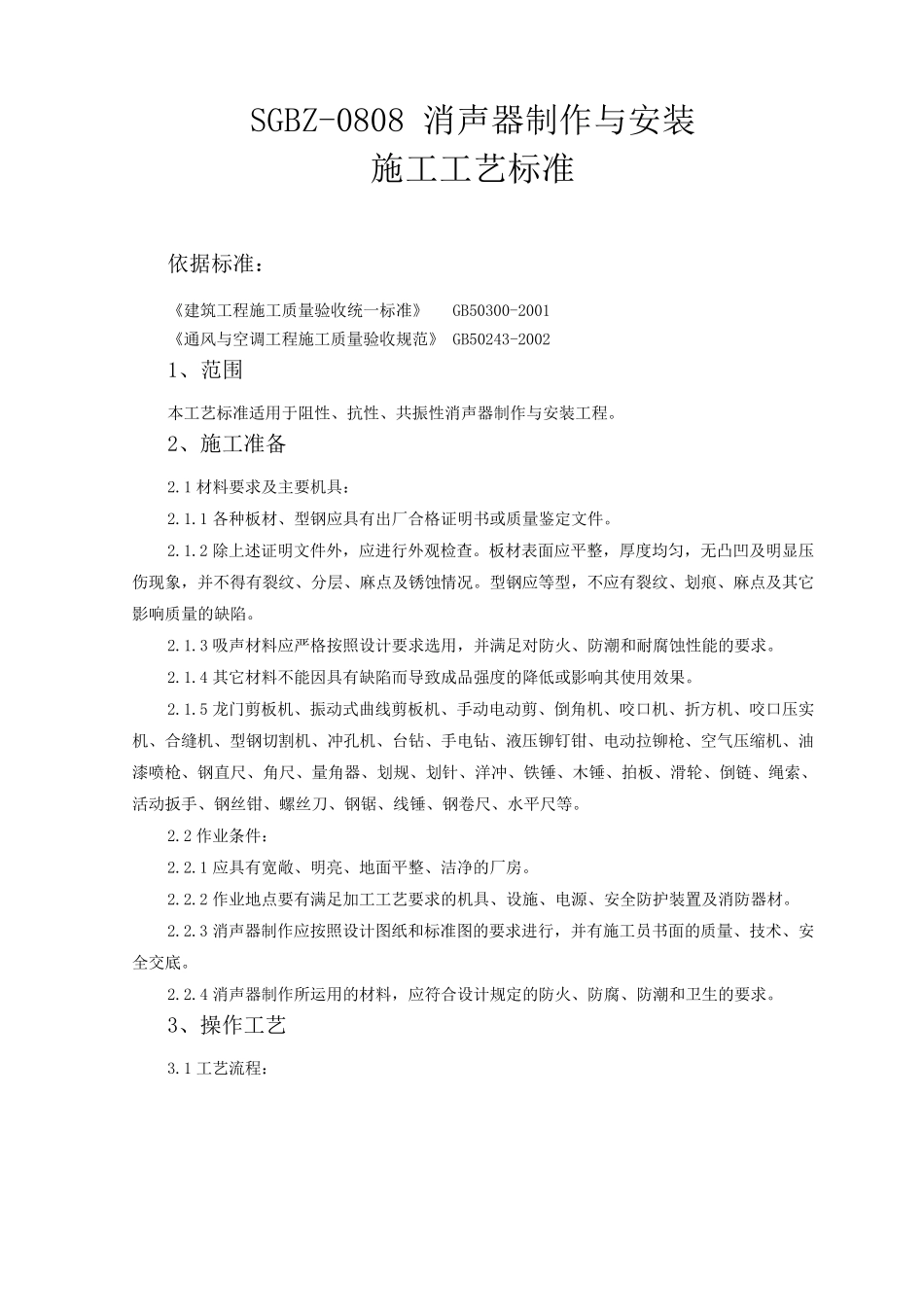

SGBZ-0808 消声器制作与安装 施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《通风与空调工程施工质量验收规范》 GB50243-2002 1、范围 本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。 2、施工准备 2.1 材料要求及主要机具： 2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。 2.1.2 除上述证明文件外，应进行外观检查。板材表面应平整，厚度均匀，无凸凹及明显压伤现象，并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型，不应有裂纹、划痕、麻点及其它影响质量的缺陷。 2.1.3 吸声材料应严格按照设计要求选用，并满足对防火、防潮和耐腐蚀性能的要求。 2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。 2.1.5 龙门剪板机、振动式曲线剪板机、手动电动剪、倒 角 机、咬 口 机、折 方 机、咬 口 压实机、合缝 机、型钢切 割 机、冲 孔 机、台 钻 、手电钻 、液 压铆 钉 钳 、电动拉 铆 枪 、空气 压缩 机、油漆 喷 枪 、钢直 尺 、角 尺 、量角 器、划规、划针 、洋 冲 、铁 锤 、木 锤 、拍 板、滑 轮 、倒 链 、绳 索 、活 动扳 手、钢丝 钳 、螺 丝 刀 、钢锯 、线锤 、钢卷 尺 、水 平尺 等。 2.2 作业 条 件： 2.2.1 应具有宽 敞 、明亮 、地 面平整、洁 净 的厂房 。 2.2.2 作业 地 点要有满足加 工工艺要求的机具、设施、电源 、安全 防护 装置 及消防器材。 2.2.3 消声器制作应按照设计图 纸 和标准图 的要求进行，并有施工员 书面的质量、技 术 、安全 交 底 。 2.2.4 消声器制作所 运 用的材料，应符 合设计规定的防火、防腐、防潮和卫 生 的要求。 3、操 作工艺 3.1 工艺流 程： 3.2 消声器制作。各种金属板材加工应采用机械加工，如剪切、折方、折边、咬口等，做到一次成型，减少手工操作。镀锌钢板施工时，应注意使镀锌层不受损坏，尽量采用咬接或铆接。 3.3 消声器框架应牢固，壳体不得漏风。消声器外管、内盖板、隔板制作，法兰制作及铆接等要求参照金属风管制作安装工程工艺标准内容。 3.4 阻性消声器（图 3.4.1）在加工时，内部尺寸不能随意改变。其阻性消声片（图 3.4.2）是用木筋制成木框（如设计要求用金属结构，则按设计要求加工），内填超细玻璃棉等吸声材料，外包玻璃布等覆面材料制成。在填充吸声材料时，...
