光伏阵列支架施工方案VIP免费

光伏阵列支架施工方案_第1页
1/9
光伏阵列支架施工方案_第2页
2/9
光伏阵列支架施工方案_第3页
3/9

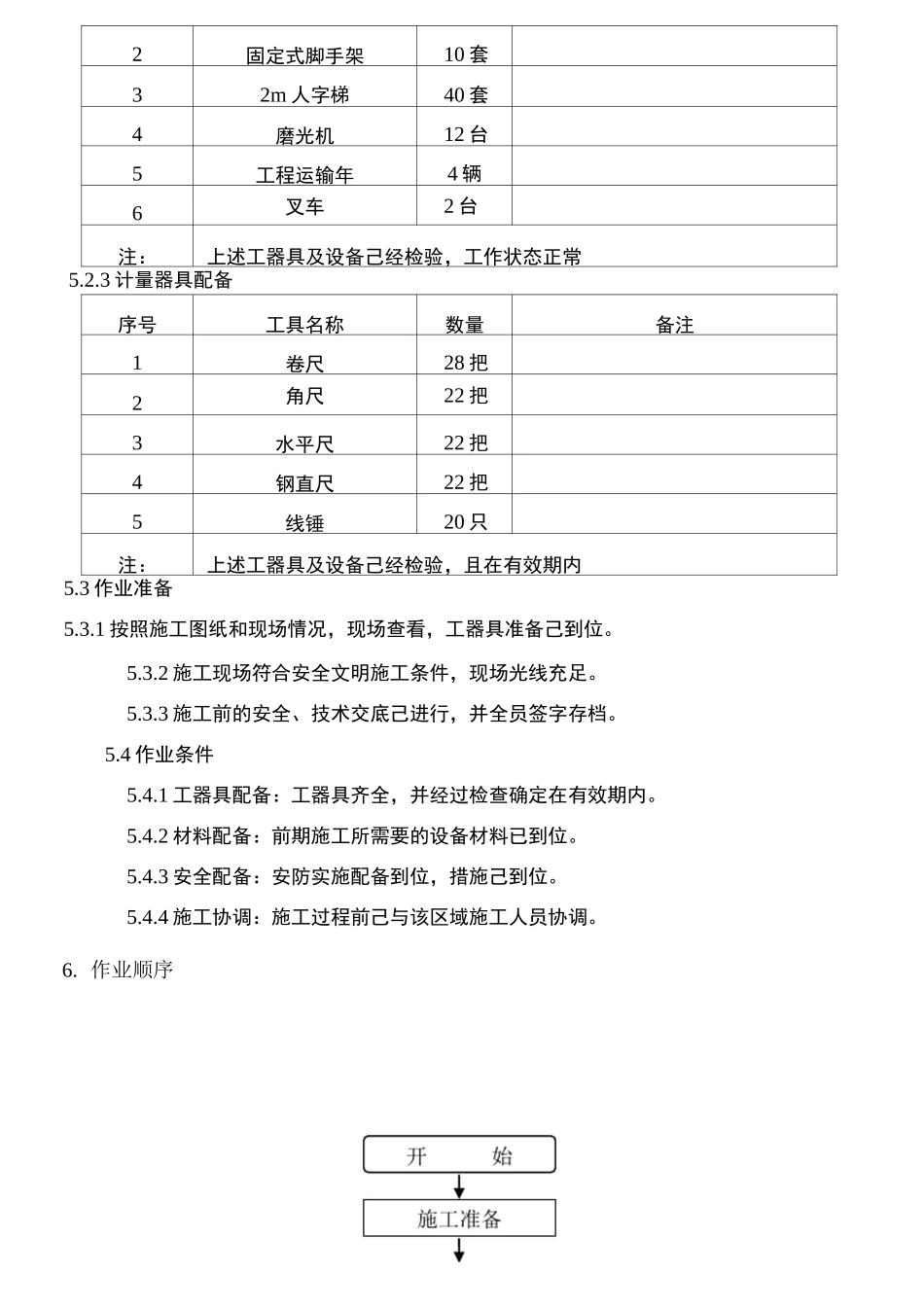

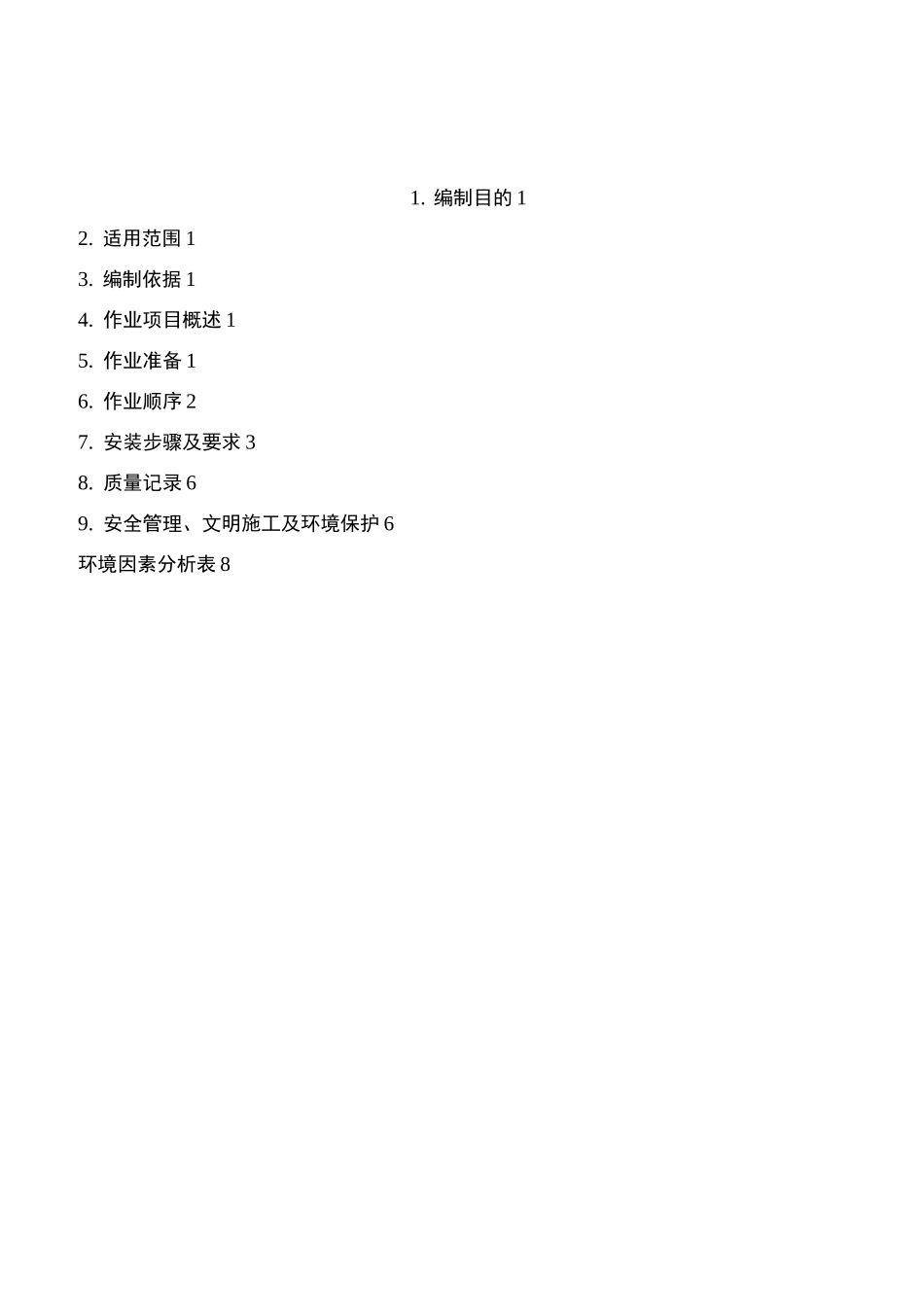

1. 编制目的 12. 适用范围 13. 编制依据 14. 作业项目概述 15. 作业准备 16. 作业顺序 27. 安装步骤及要求 38. 质量记录 69. 安全管理、文明施工及环境保护 6环境因素分析表 81•编制目的为了规范大庆市萨尔图区春雷农场 40 兆瓦光伏发电项目支架安装作业,指导作业人员按要求进行施工,确保安全、优质、高效的完成支架组件安装工作。2.适用范围本作业指导书适用于大庆市萨尔图区春雷农场 40 兆瓦光伏发电项目支架安装工作。3.编制依据1.1 江苏谦鸿电力工程咨询有限公司施工图纸1.2 设备厂家的出厂资料1.3《工程建设标准强制性条文》(2016 版)1.4 相关设计变更文件1.5 以往的施工经验4•作业项目概述大庆市萨尔图区春雷农场 40 兆瓦光伏发电项目位于大庆市萨尔图区春雷农场,本工程共40MW,共 22 个并网发电单元。每个发电子系统以太阳能电池组件-直流汇流箱-逆变器-升压变压器发电模块构成。本工程新建一座 110KV 升压站、35kV 户内配电装置安装、35kVSVG 成套设备、35kV接地变、屏柜安装及其二次系统接入等安装、光伏场区 40MW 装机容量。5.作业准备5.1 技术准备5.1.1 支架安装图纸的安装图纸均己经核对确认。5.1.2 施工现场以对讲机为主,手机为辅,以便与有关单位及时建立联系,保持通信畅通。5.2 资源配置5.2.1 施工人员配置:序号工种人数1安全员12质检员13技术员14施工人员4 飞人/组根据进度情况调整注:以上人员均应具有相应资质,其他管理人员参见项目部人员组成5.2.2 主要工器具配置序号L 具活称数量备注2固定式脚手架10 套32m 人字梯40 套4磨光机12 台5工程运输年4 辆6叉车2 台注:上述工器具及设备己经检验,工作状态正常5.2.3 计量器具配备序号工具名称数量备注1卷尺28 把2角尺22 把3水平尺22 把4钢直尺22 把5线锤20 只注:上述工器具及设备己经检验,且在有效期内5.3 作业准备5.3.1 按照施工图纸和现场情况,现场查看,工器具准备己到位。5.3.2 施工现场符合安全文明施工条件,现场光线充足。5.3.3 施工前的安全、技术交底己进行,并全员签字存档。5.4 作业条件5.4.1 工器具配备:工器具齐全,并经过检查确定在有效期内。5.4.2 材料配备:前期施工所需要的设备材料已到位。5.4.3 安全配备:安防实施配备到位,措施己到位。5.4.4 施工协调:施工过程前己与该区域施工人员协调。6. 作业顺序7.安装步骤及要求光伏组件支架安装由立柱、斜梁、前支撑、后支撑、標条...
